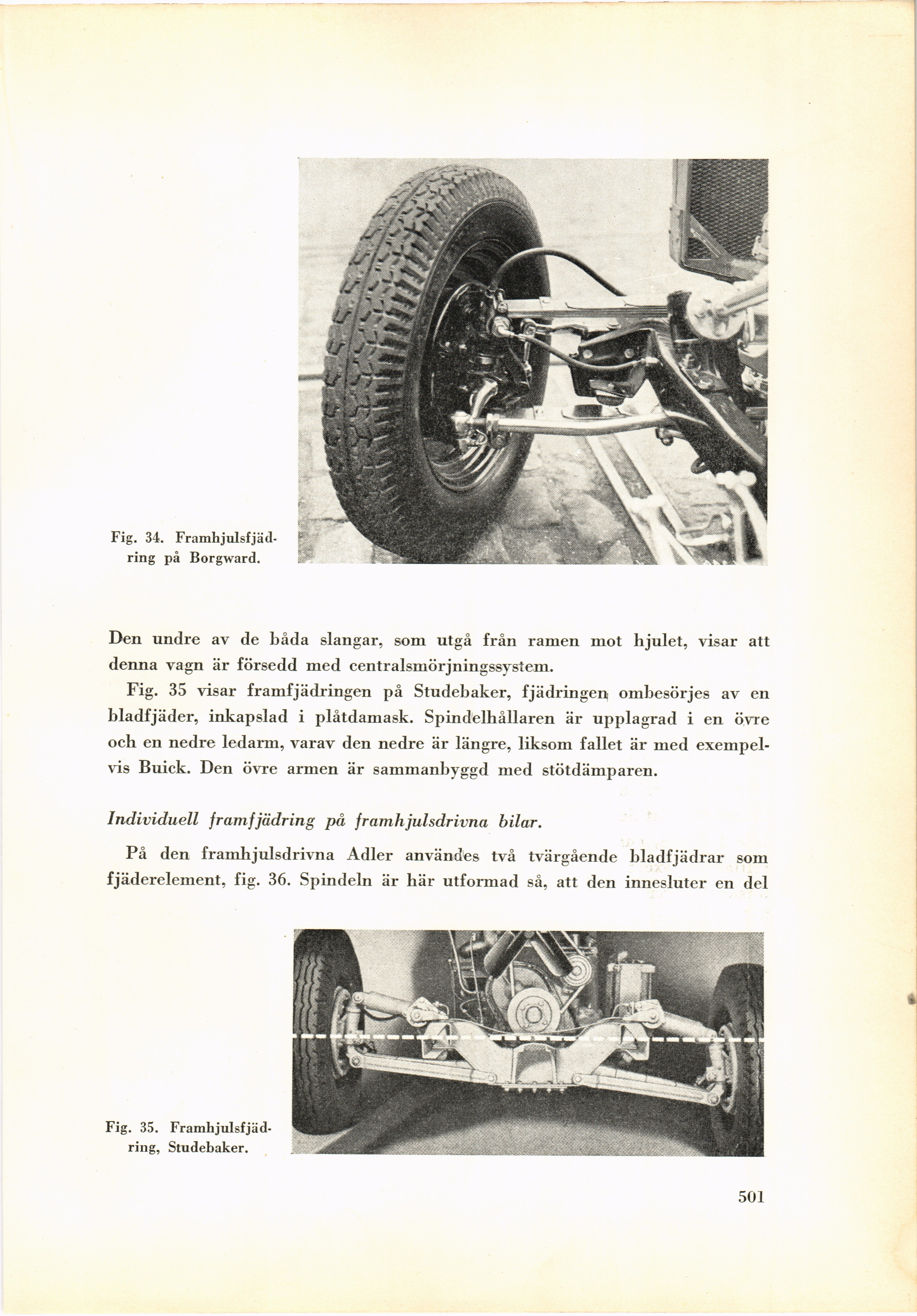

Fig. 34.
Framhjulsfjäd-ring på Borgward.
Den undre av de båda slangar, som utgå från ramen mot hjulet, visar att
denna vagn är försedd med centralsmörjningssystem.
Fig. 35 visar framfjädringen på Studebaker, fjädringen ombesörjes av en
bladfjäder, inkapslad i plåtdamask. Spindelhållaren är upplagrad i en övre
och en nedre ledarm, varav den nedre är längre, liksom fallet är med
exempelvis Buick. Den övre armen är sammanbyggd med stötdämparen.
Individuell framfjädring på framhjulsdrivna bilar.
På den framhjulsdrivna Adler användes två tvärgående bladfjädrar som
fjäderelement, fig. 36. Spindeln är här utformad så, att den innesluter en del
Fig. 35.
Framhjulsfjäd-ring, Studebaker.
