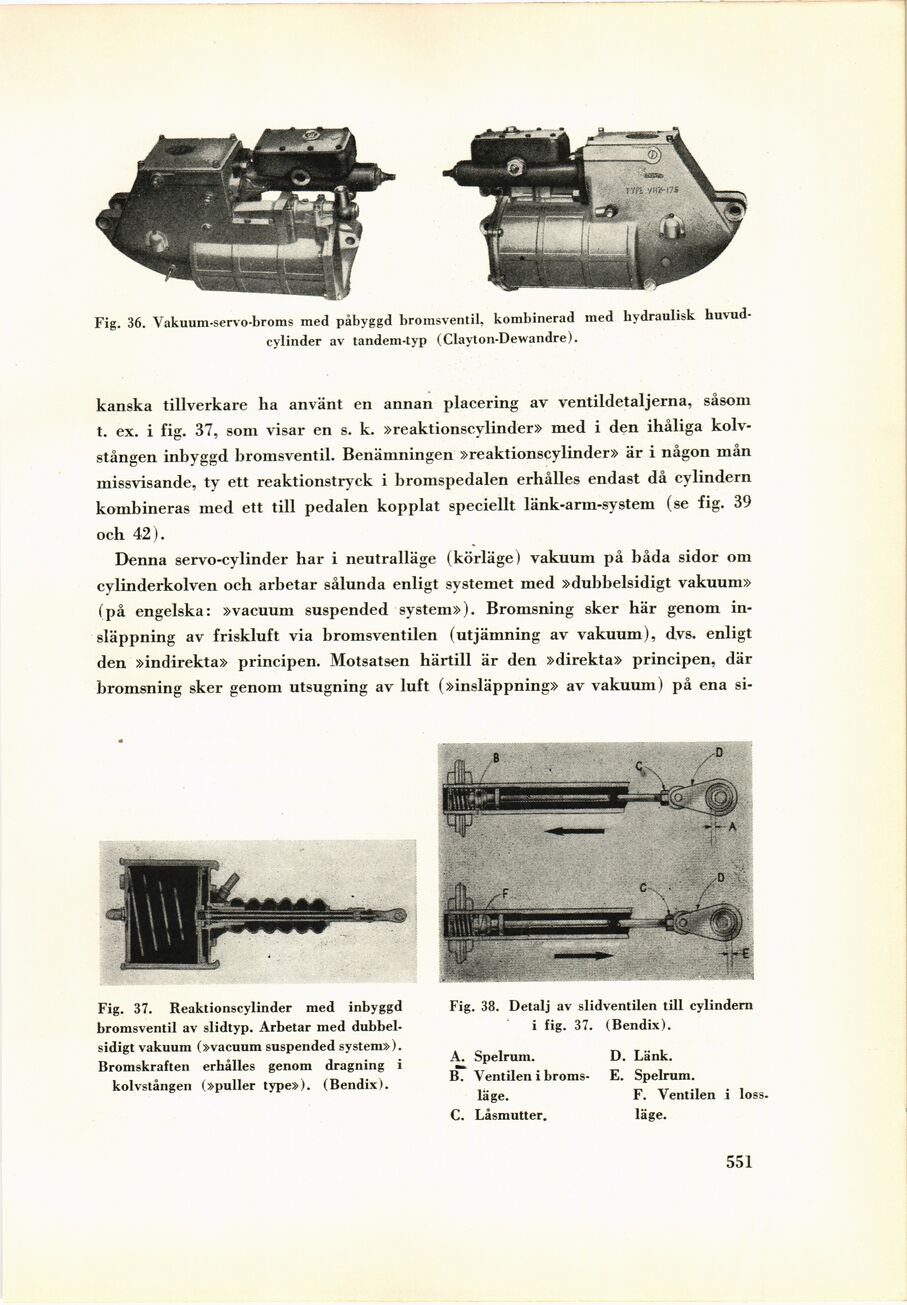

Fig. 36. Vakuum-servo-broms med påbyggd bromsventil, kombinerad med hydraulisk
huvudcylinder av tandem-typ (Clayton-Dewandre).
kanska tillverkare ha använt en annan placering av ventildetaljerna, såsom
t. ex. i fig. 37, som visar en s. k. »reaktionscylinder» med i den ihåliga
kolvstången inbyggd bromsventil. Benämningen »reaktionscylinder» är i någon mån
missvisande, ty ett reaktionstryck i bromspedalen erhålles endast då cylindern
kombineras med ett till pedalen kopplat speciellt länk-arm-system (se fig. 39
och 42).
Denna servo-cylinder har i neutralläge (körläge) vakuum på båda sidor om
cylinderkolven och arbetar sålunda enligt systemet med »dubbelsidigt vakuum»
(på engelska: »vacuum suspended system»). Bromsning sker här genom
in-släppning av friskluft via bromsventilen (utjämning av vakuum), dvs. enligt
den »indirekta» principen. Motsatsen härtill är den »direkta» principen, där
bromsning sker genom utsugning av luft (»insläppning» av vakuum ) på ena si-
Fig. 37. Reaktionscylinder med inbyggd
bromsventil av slidtyp. Arbetar med
dubbelsidigt vakuum (»vacuum suspended system»).
Bromskraften erhålles genom dragning i
kolvstången (»puller type»). (Bendix).
Fig. 38. Detalj av slidventilen till cylindern
i fig. 37. (Bendix).
A. Spelrum.
B. Ventilen i
bromsläge.
C. Låsmutter.
D. Länk.
E. Spelrum.
F. Ventilen i
loss-läge.
551
