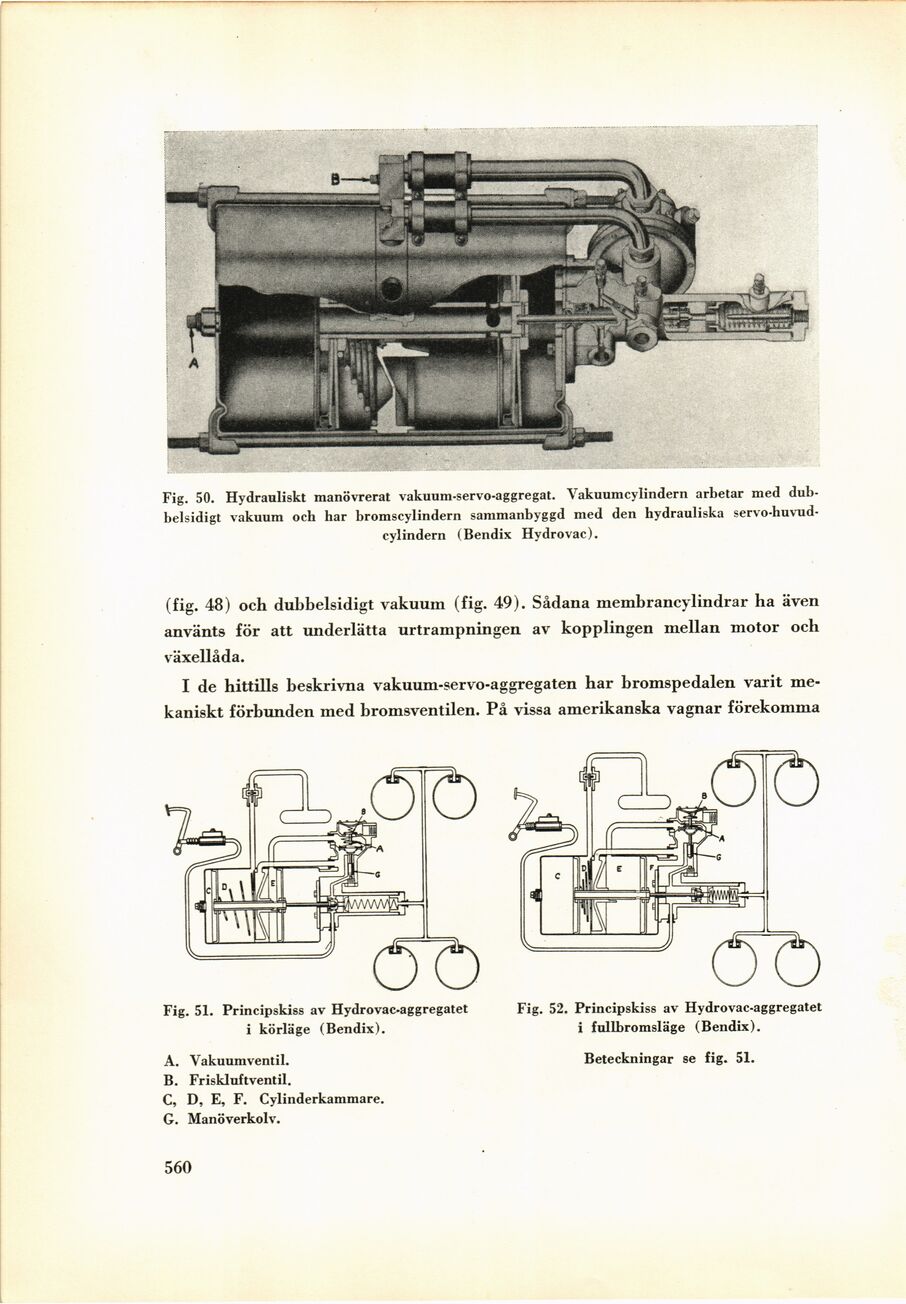

Fig. 50. Hydrauliskt manövrerat vakuum-servo-aggregat. Vakuumcylindern arbetar med
dubbelsidigt vakuum och har bromscylindern sammanbyggd med den hydrauliska servo-huvud-
cylindern (Bendix Hydrovac).
(fig. 48) och dubbelsidigt vakuum (fig. 49). Sådana membrancylindrar ha även
använts för att underlätta urtrampningen av kopplingen mellan motor och
växellåda.
I de hittills beskrivna vakuum-servo-aggregaten har bromspedalen varit
mekaniskt förbunden med bromsventilen. På vissa amerikanska vagnar förekomma
Fig. 51. Principskiss av Hydrovac-aggregatet
i körläge (Bendix).
A. Vakuumventil.
B. Friskluftventil.
C. D, E, F. Cylinderkammare.
G. Manöverkolv.
Fig. 52. Principskiss av Hydrovac-aggregatet
i fullbromsläge (Bendix).
Beteckningar se fig. 51.
560
