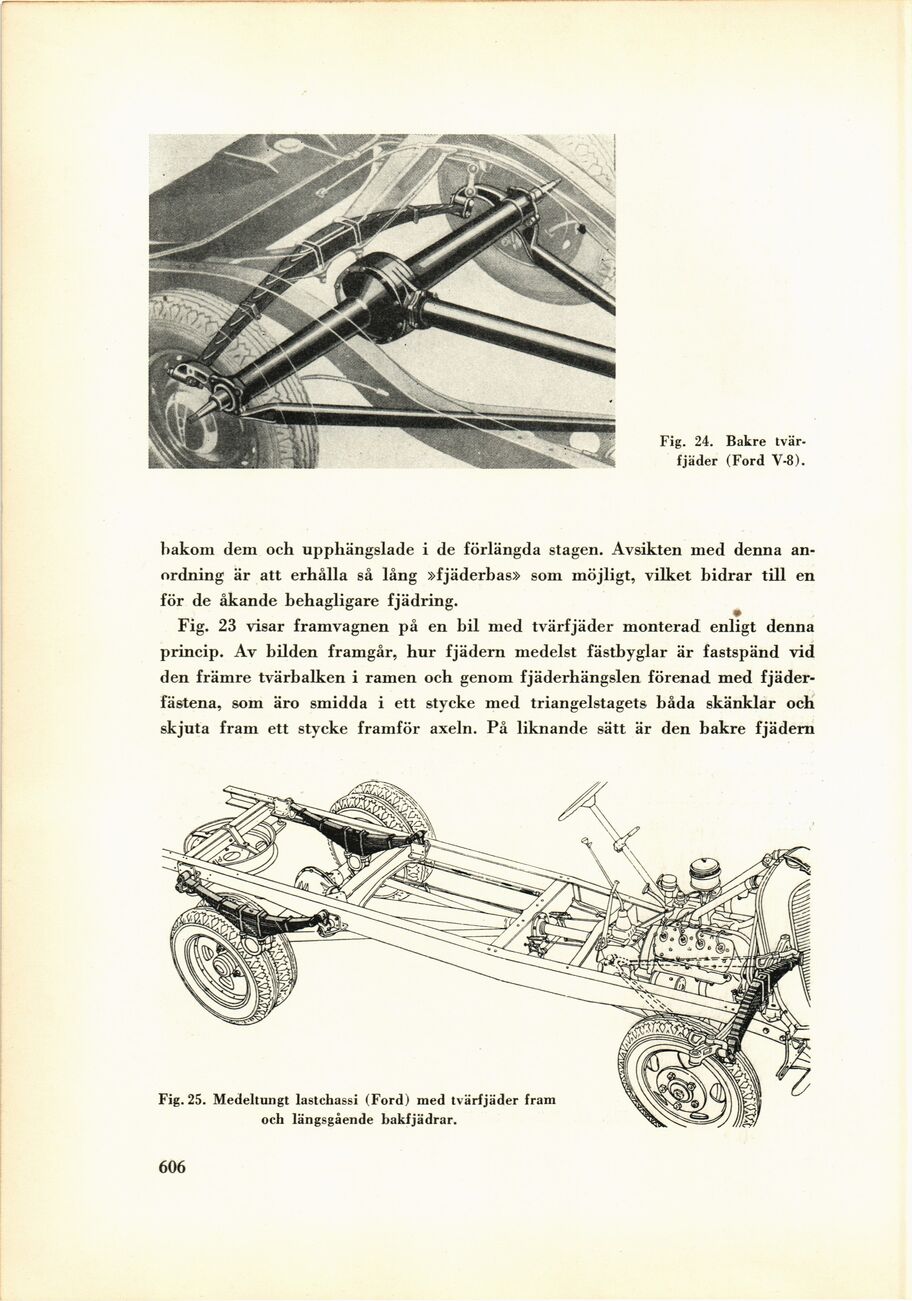

Fig. 24. Bakre
tvärfjäder (Ford V-8).
bakom dem och upphängslade i de förlängda stagen. Avsikten med denna
anordning är att erhålla så lång »fjäderbas» som möjligt, vilket bidrar till en
för de åkande behagligare fjädring.
Fig. 23 visar framvagnen på en bil med tvärfjäder monterad enligt denna
princip. Av bilden framgår, hur fjädern medelst fästbyglar är fastspänd vid
den främre tvärbalken i ramen och genom fjäderhängslen förenad med
fjäder-fästena, som äro smidda i ett stycke med triangelstagets båda skänklar och
skjuta fram ett stycke framför axeln. På liknande sätt är den bakre fjädern
Fig. 25. Medeltungt lastchassi (Ford) med tvärfjäder fram
och längsgående bakfjädrar.
606
