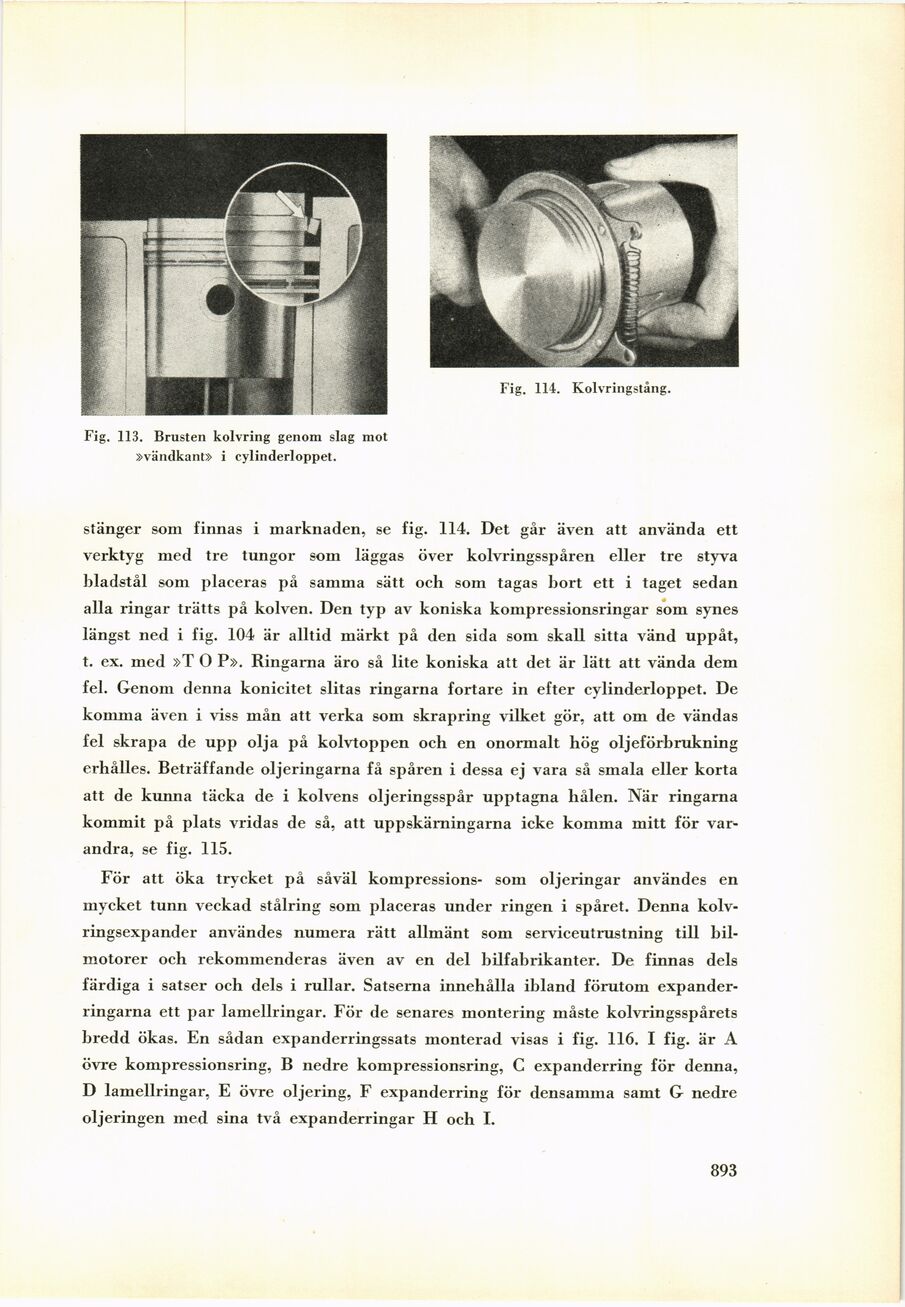

Fig. 113. Brusten kolvring genom slag mot
»vändkant» i cylinderloppet.
Fig. 114. Kolvringstång.
stänger som finnas i marknaden, se fig. 114. Det går även att använda ett
verktyg med tre tungor som läggas över kolvringsspåren eller tre styva
bladstål som placeras på samma sätt och som tagas bort ett i taget sedan
alla ringar trätts på kolven. Den typ av koniska kompressionsringar som synes
längst ned i fig. 104 är alltid märkt på den sida som skall sitta vänd uppåt,
t. ex. med »T O P». Ringarna äro så lite koniska att det är lätt att vända dem
fel. Genom denna konicitet slitas ringarna fortare in efter cylinderloppet. De
komma även i viss mån att verka som skrapring vilket gör, att om de vändas
fel skrapa de upp olja på kolvtoppen och en onormalt hög oljeförbrukning
erhålles. Beträffande oljeringarna få spåren i dessa ej vara så smala eller korta
att de kunna täcka de i kolvens oljeringsspår upptagna hålen. När ringarna
kommit på plats vridas de så, att uppskärningarna icke komma mitt för
varandra, se fig. 115.
För att öka trycket på såväl kompressions- som oljeringar användes en
mycket tunn veckad stålring som placeras under ringen i spåret. Denna
kolv-ringsexpander användes numera rätt allmänt som serviceutrustning till
bilmotorer och rekommenderas även av en del bilfabrikanter. De finnas dels
färdiga i satser och dels i rullar. Satserna innehålla ibland förutom
expander-ringarna ett par lamellringar. För de senares montering måste kolvringsspårets
bredd ökas. En sådan expanderringssats monterad visas i fig. 116. I fig. är A
övre kompressionsring, B nedre kompressionsring, C expanderring för denna,
D lamellringar, E övre oljering, F expanderring för densamma samt G nedre
oljeringen med sina två expanderringar H och I.
893
