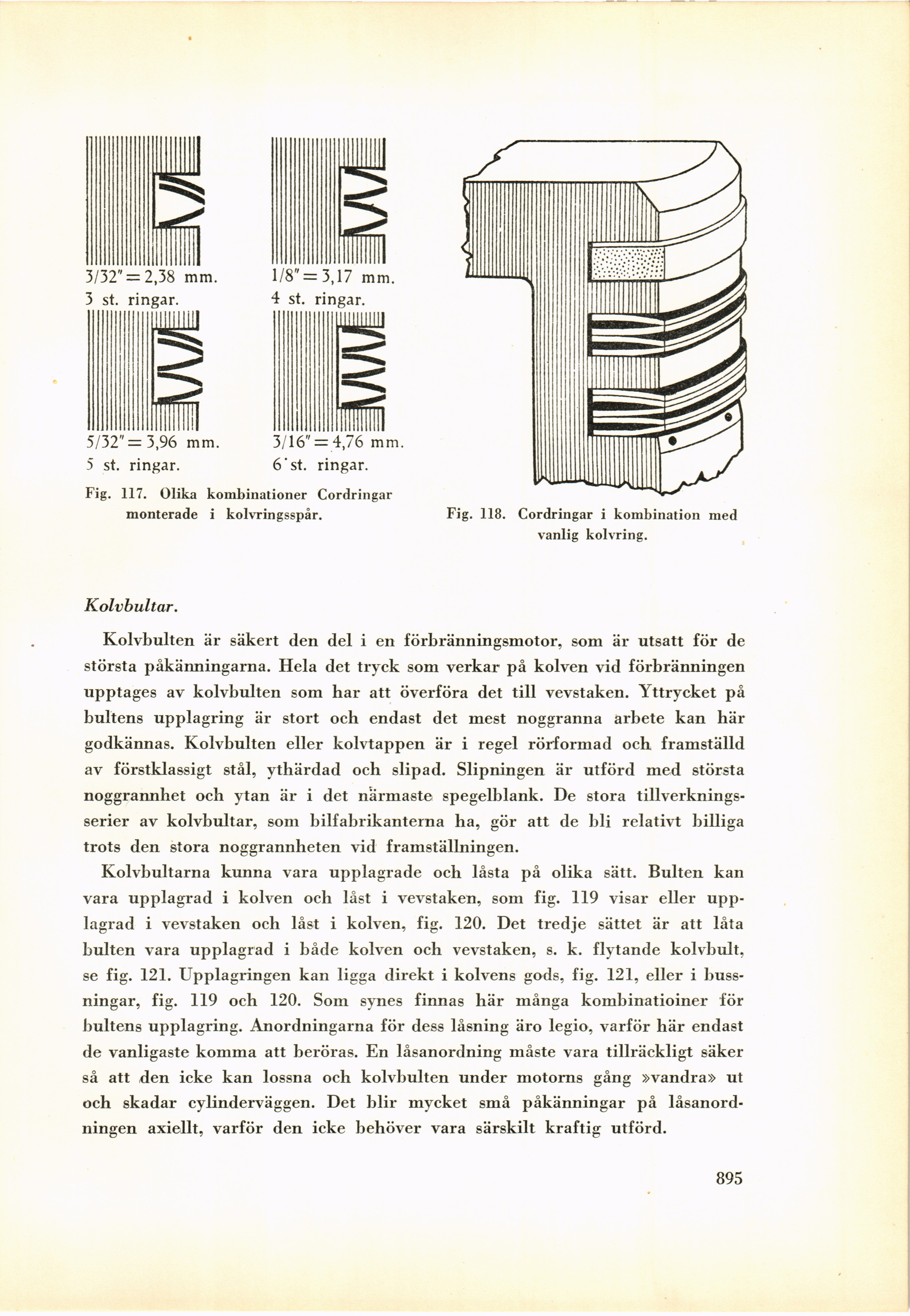

Fig. 117. Olika kombinationer Cordringar
monterade i kolvringsspår.
Fig. 118. Cordringar i kombination med
vanlig kolvring.
Kolvbultar.
Kolvbulten är säkert den del i en förbränningsmotor, som är utsatt för de
största påkänningarna. Hela det tryck som verkar på kolven vid förbränningen
upptages av kolvbulten som har att överföra det till vevstaken. Yttrycket på
bultens upplagring är stort och endast det mest noggranna arbete kan här
godkännas. Kolvbulten eller kolvtappen är i regel rörformad och framställd
av förstklassigt stål, ythärdad och slipad. Slipningen är utförd med största
noggrannhet och ytan är i det närmaste spegelblänk. De stora
tillverkningsserier av kolvbultar, som bilfabrikanterna ha, gör att de bli relativt billiga
trots den stora noggrannheten vid framställningen.
Kolvbultarna kunna vara upplagrade och låsta på olika sätt. Bulten kan
vara upplagrad i kolven och låst i vevstaken, som fig. 119 visar eller
upplagrad i vevstaken och låst i kolven, fig. 120. Det tredje sättet är att låta
bulten vara upplagrad i både kolven och vevstaken, s. k. flytande kolvbult,
se fig. 121. Upplagringen kan ligga direkt i kolvens gods, fig. 121, eller i
bussningar, fig. 119 och 120. Som synes finnas här många kombinatioiner för
bultens upplagring. Anordningarna för dess låsning äro legio, varför här endast
de vanligaste komma att beröras. En låsanordning måste vara tillräckligt säker
så att den icke kan lossna och kolvbulten under motorns gång »vandra» ut
och skadar cylinderväggen. Det blir mycket små påkänningar på
låsanordningen axiellt, varför den icke behöver vara särskilt kraftig utförd.
895
