att öva på ett gammalt lager som
icke skall användas till någon motor
och under ledning av sakkunnig
person. I marknaden finnas särskilda
skavstål för lagerbearbetning. De äro
en aning svängda och skålformigt
slipade. Då skäreggen måste vara
jämn, får icke skavstålet slipas mot
smärgelskiva. Om mycket slipning
måste företagas skall den utföras mot
slipsten där stålet hålles tvärsför
stenen, på samma sätt som när man
slipar en yxa, för att skåligheten
skall behållas. Mellan slipningarna
skärpes skavstålet mot ett oljebryne,
och därvid hållas båda skären
samtidigt mot oljebrynet. Själva
skav-ningen utföres på så sätt att
skavstålet lägges mot lagret varvid det
med mycket små rörelser föres snett
framåt. Skavstålet får icke användas
så, att det med ena skäret arbetas
mot kroppen. Vid en sådan skavning
blir i regel ingreppet för djupt och en jämn yta är svårt att erhålla. Många
montörer vilja gärna efter avslutat skavningsarbete »jämna» ut lagerytan med
smärgelduk. Detta är endast en synvilla, någon större anliggningsyta erhålles
icke, men däremot lossnar alltid en del smärgelkorn som »bakar» in sig i den
mjuka metallen och sedan ökar förslitningen på axeln. Smärgelduk får således
icke användas i ett babbitslager.
Lnder arbetet med lagerskavningen fästes vevstaken i ett skruvstycke så
att den sitter stadigt. Lageröverfallet får, som förut nämnts icke spännas fast
i skruvstycke. Däremot kunna två bultar spännas fast i skruvstycket, på vilka
lageröverfallet sedan trädes ned på under skavningsarbetet. Det går även att
lägga överfallet på vevstakens lager och låta vevstaksbultarna hålla fast det,
såsom fig. 136 visar. Två avpassade rörbitar nr 3 i fig. 136 ligga emellan som
avståndshylsor, så att överfallet ej skadar lagret under. Om vevstaken har lösa
lagerskålar, kunna dylika hylsor även användas för att hålla lagerskålarna på
plats under skavningsarbetet.
Samtidigt med ansättning och inskavning av lager kommer frågan om hur

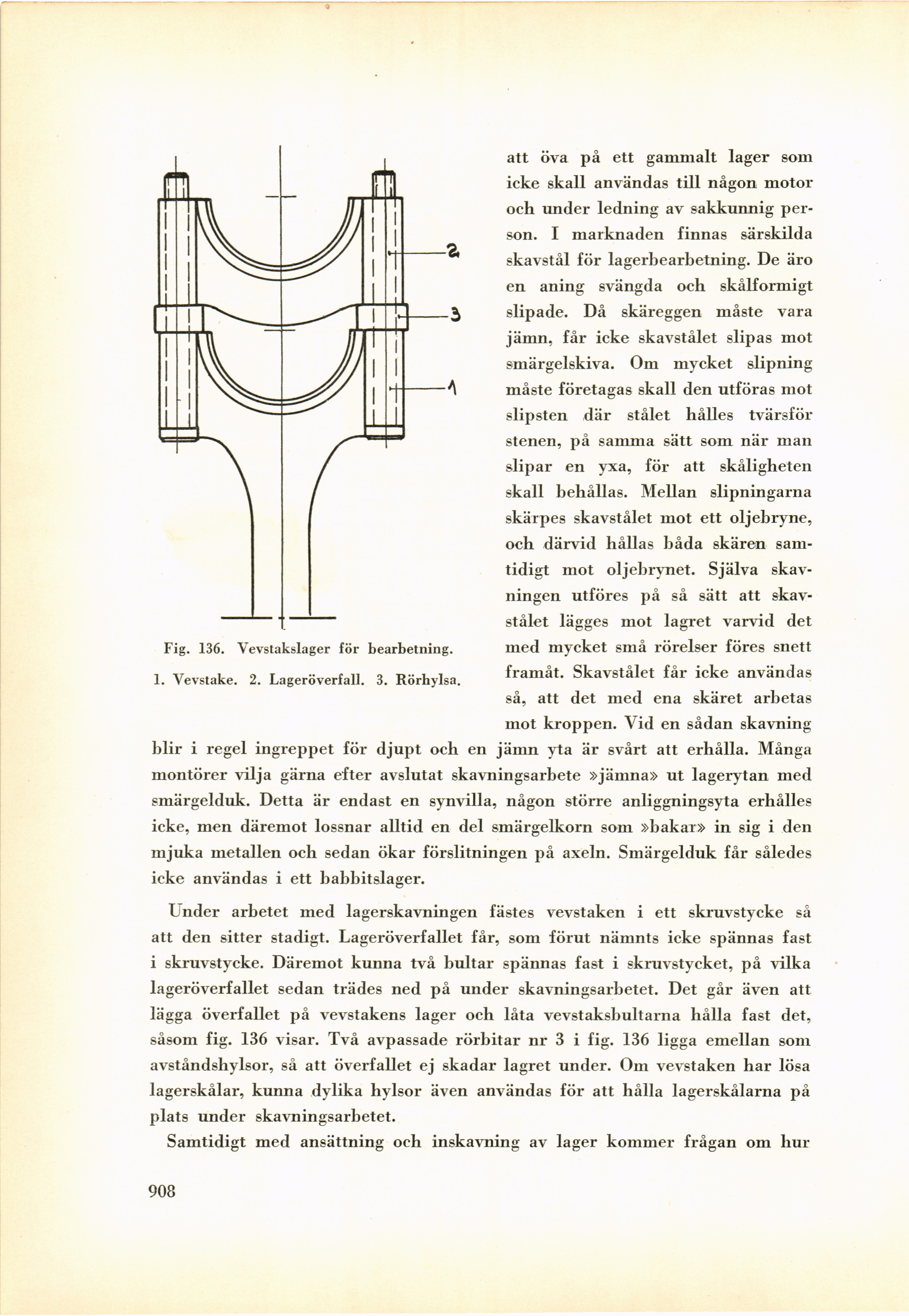

Fig. 136. Vevstakslager för bearbetning.
1. Vevstake. 2. Lageröverfall. 3. Rörhylsa.
908
