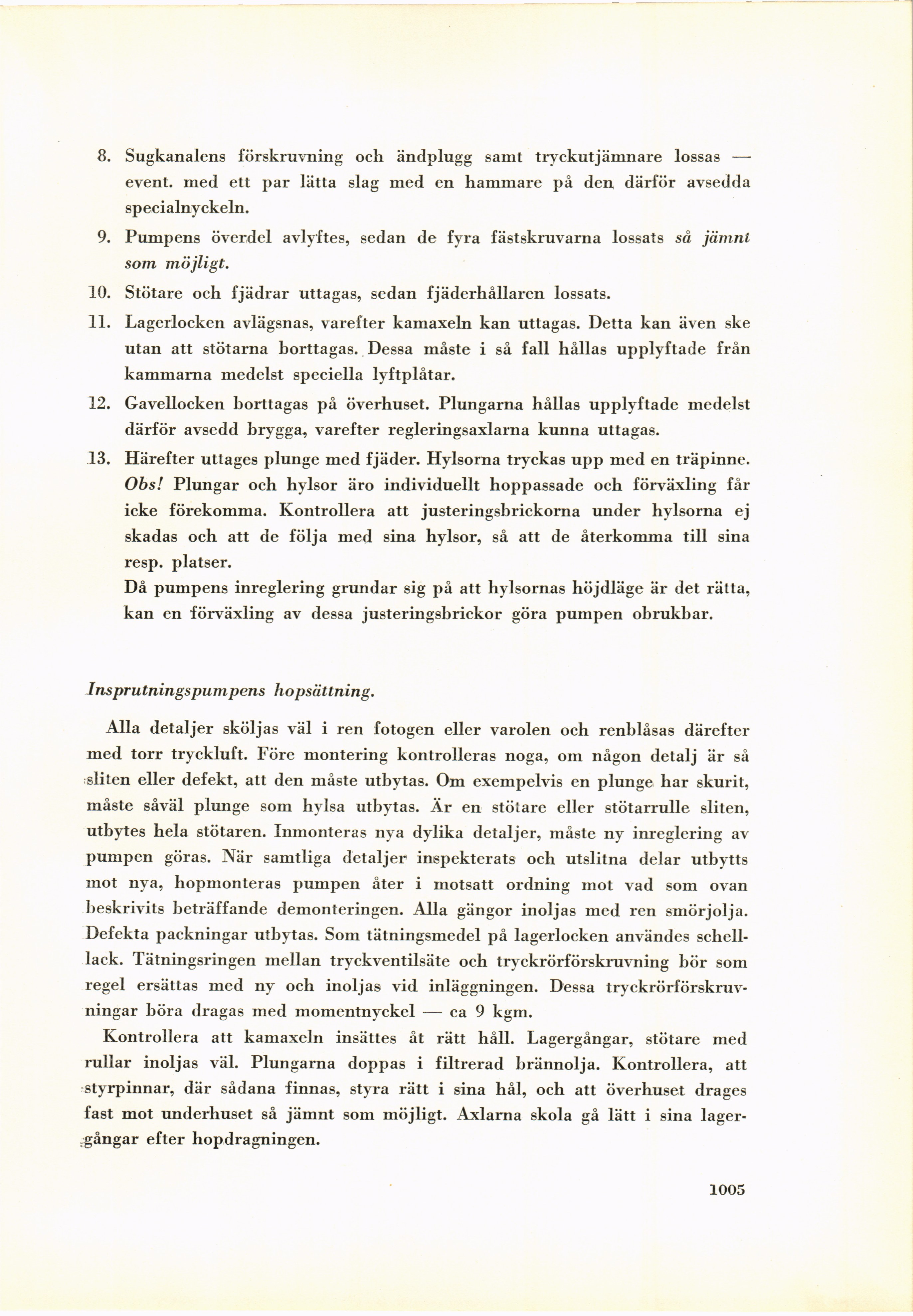

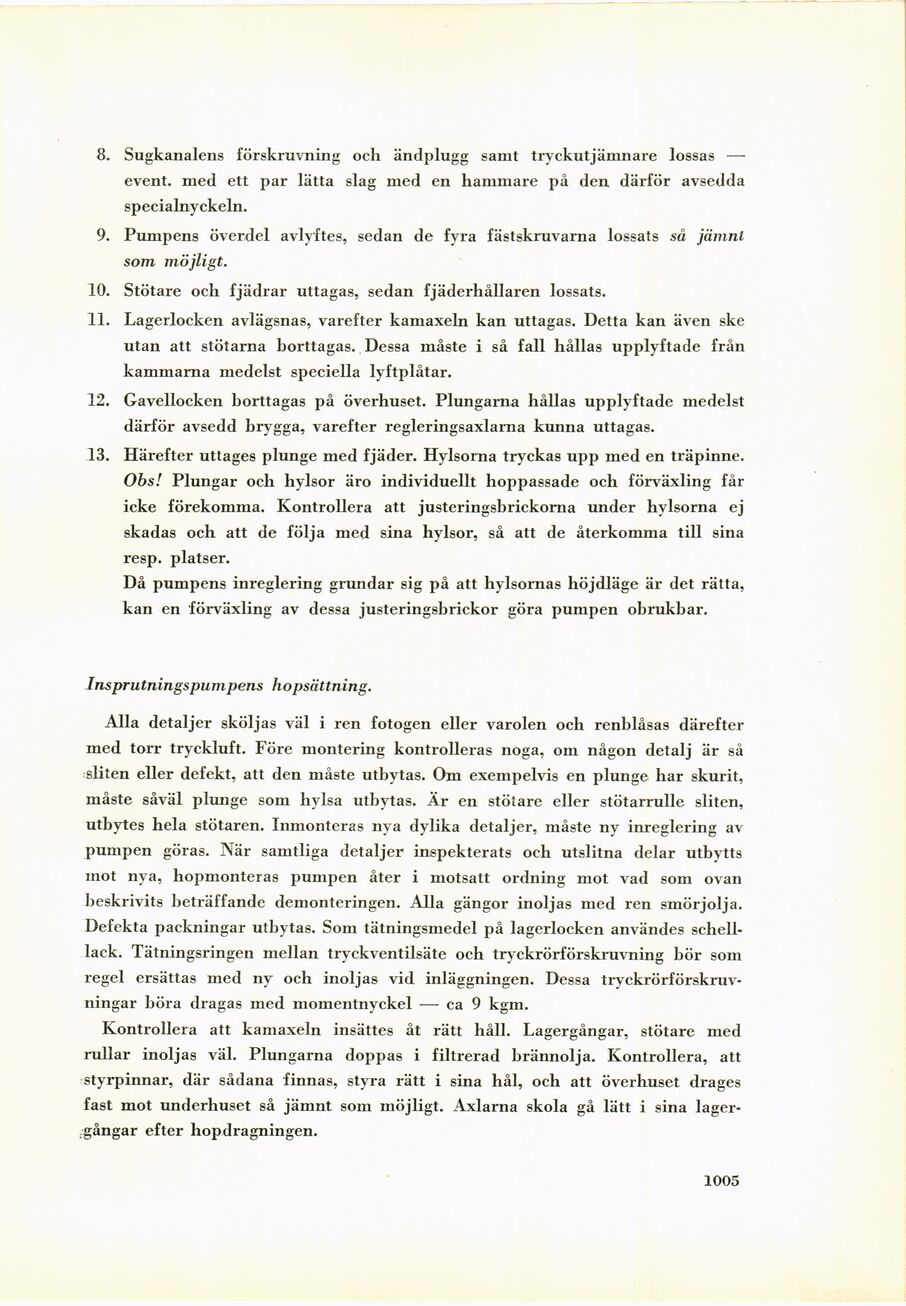

8. Sugkanalens förskruvning och ändplugg samt tryckutjämnare lossas —
event. med ett par lätta slag med en hammare på den därför avsedda
specialnyckeln.
9. Pumpens överdel avlyftes, sedan de fyra fästskruvarna lossats så jämnt
som möjligt.
10. Stötare och fjädrar uttagas, sedan fjäderhållaren lossats.
11. Lagerlocken avlägsnas, varefter kamaxeln kan uttagas. Detta kan även ske
utan att stötarna borttagas. Dessa måste i så fall hållas upplyftade från
kammarna medelst speciella lyftplåtar.
12. Gavellocken borttagas på överhuset. Plungarna hållas upplyftade medelst
därför avsedd brygga, varefter regleringsaxlarna kunna uttagas.
13. Härefter uttages plunge med fjäder. Hylsorna tryckas upp med en träpinne.
Obs! Plungar och hylsor äro individuellt hoppassade och förväxling får
icke förekomma. Kontrollera att justeringsbrickorna under hylsorna ej
skadas och att de följa med sina hylsor, så att de återkomma till sina
resp. platser.
Då pumpens inreglering grundar sig på att hylsornas höjdläge är det rätta,
kan en förväxling av dessa justeringsbrickor göra pumpen obrukbar.
I ns prutnings pumpens hopsättning.
Alla detaljer sköljas väl i ren fotogen eller varolen och renblåsas därefter
med torr tryckluft. Före montering kontrolleras noga, om någon detalj är så
sliten eller defekt, att den måste utbytas. Om exempelvis en plunge har skurit,
måste såväl plunge som hylsa utbytas. Är en stötare eller stötarrulle sliten,
utbytes hela stötaren. Inmonteras nya dylika detaljer, måste ny inreglering av
pumpen göras. När samtliga detaljer inspekterats och utslitna delar utbytts
mot nva, hopmonteras pumpen åter i motsatt ordning mot vad som ovan
beskrivits beträffande demonteringen. Alla gängor inoljas med ren smörjolja.
Defekta packningar utbytas. Som tätningsmedel på lagerlocken användes
schell-lack. Tätningsringen mellan tryckventilsäte och tryckrörförskruvning bör som
regel ersättas med ny och inoljas vid inläggningen. Dessa
tryckrörförskruv-ningar böra dragas med momentnyckel — ca 9 kgm.
Kontrollera att kamaxeln insättes åt rätt håll. Lagergångar, stötare med
rullar inoljas väl. Plungarna doppas i filtrerad brännolja. Kontrollera, att
styrpinnar, där sådana finnas, styra rätt i sina hål, och att överhuset drages
fast mot underhuset så jämnt som möjligt. Axlarna skola gå lätt i sina
lager-.gångar efter hopdragningen.
1005
