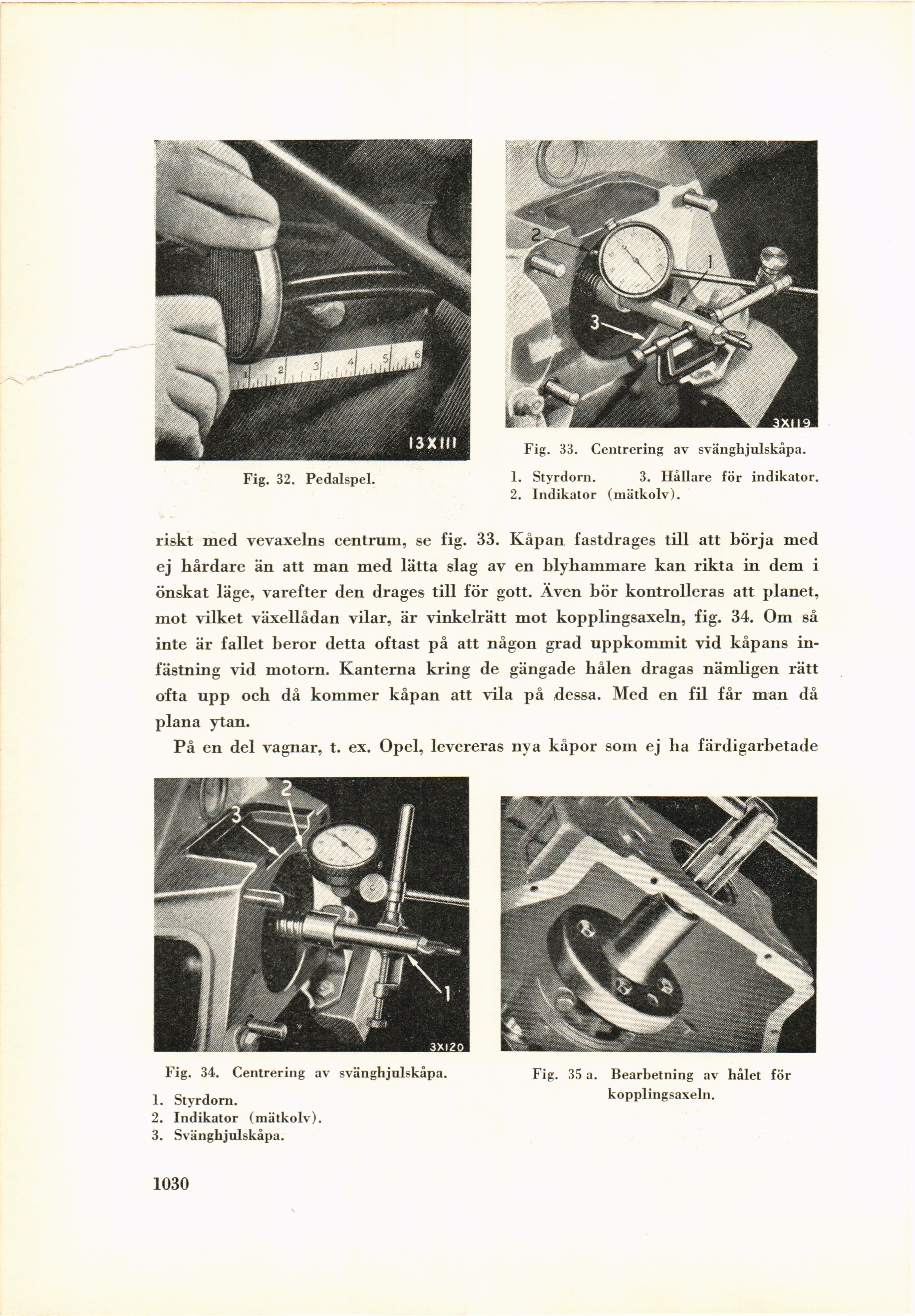

Fig. 33. Centrering av svänghjulskåpa.
1. Styrdorn. 3. Hållare för indikator.
2. Indikator (mätkolv).
Fig. 32. Pedalspel.
riskt med vevaxelns centrum, se fig. 33. Kåpan fastdrages till att börja med
ej hårdare än att man med lätta slag av en blyhammare kan rikta in dem i
önskat läge, varefter den drages till för gott. Även bör kontrolleras att planet,
mot vilket växellådan vilar, är vinkelrätt mot kopplingsaxeln, fig. 34. Om så
inte är fallet beror detta oftast på att någon grad uppkommit vid kåpans
infästning vid motorn. Kanterna kring de gängade hålen dragas nämligen rätt
ofta upp och då kommer kåpan att vila på dessa. Med en fil får man då
plana ytan.
På en del vagnar, t. ex. Opel, levereras nva kåpor som ej ha färdigarbetade
Fig. 34. Centrering av svänghjulskåpa.
1. Styrdorn.
2. Indikator (mätkolv).
3. Svänghjulskåpa.
Fig. 35 a. Bearbetning av hålet för
kopplingsaxeln.
1030
