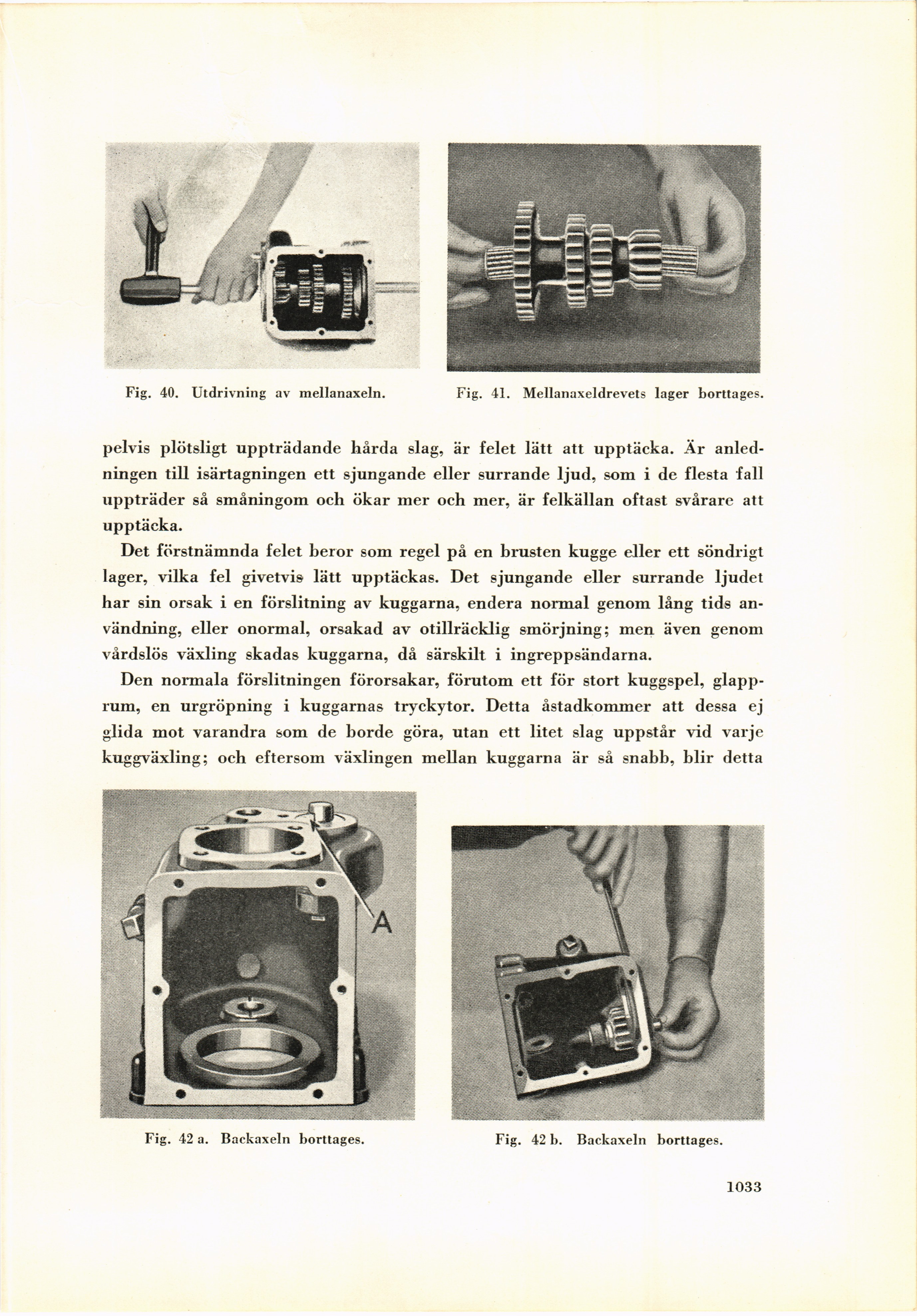

Fig. 40. Utdrivning av mellanaxeln. Fig. 41. Mellanaxeldrevets lager borttages.
pelvis plötsligt uppträdande hårda slag, är felet lätt att upptäcka. Är
anledningen till isärtagningen ett sjungande eller surrande ljud, som i de flesta fall
uppträder så småningom och ökar mer och mer, är felkällan oftast svårare att
upptäcka.
Det förstnämnda felet beror som regel på en brusten kugge eller ett söndrigt
lager, vilka fel givetvis lätt upptäckas. Det sjungande eller surrande ljudet
har sin orsak i en förslitning av kuggarna, endera normal genom lång tids
användning, eller onormal, orsakad av otillräcklig smörjning; men även genom
vårdslös växling skadas kuggarna, då särskilt i ingreppsändarna.
Den normala förslitningen förorsakar, förutom ett för stort kuggspel,
glapprum, en urgröpning i kuggarnas tryckytor. Detta åstadkommer att dessa ej
glida mot varandra som de borde göra, utan ett litet slag uppstår vid varje
kuggväxling; och eftersom växlingen mellan kuggarna är så snabb, blir detta
Fig. 42 a. Backaxeln borttages. Fig. 42 b. Backaxeln borttages.
1033
