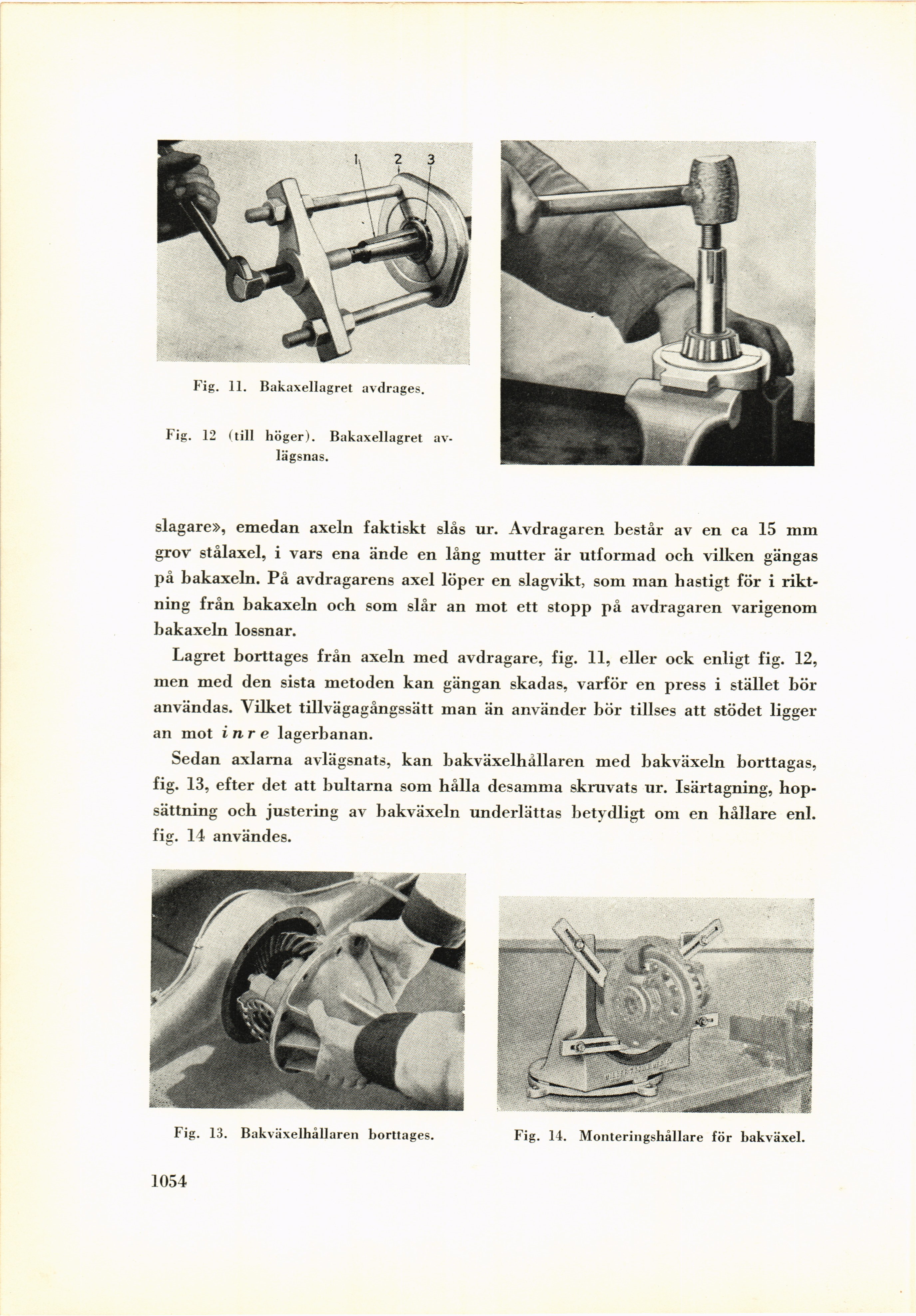

Fig. 11. Bakaxellagret avdrages.
Fig. 12 (till höger). Bakaxellagret
avlägsnas.
slagare», emedan axeln faktiskt slås ur. Avdragaren hestår av en ca 15 mm
grov stålaxel, i vars ena ände en lång mutter är utformad och vilken gängas
på bakaxeln. På avdragarens axel löper en slagvikt, som man hastigt för i
riktning från bakaxeln och som slår an mot ett stopp på avdragaren varigenom
bakaxeln lossnar.
Lagret borttages från axeln med avdragare, fig. 11, eller ock enligt fig. 12,
men med den sista metoden kan gängan skadas, varför en press i stället bör
användas. Vilket tillvägagångssätt man än använder bör tillses att stödet ligger
an mot inre lagerbanan.
Sedan axlarna avlägsnats, kan bakväxelhållaren med bakväxeln borttagas,
fig. 13, efter det att bultarna som hålla desamma skruvats ur. Isärtagning,
hopsättning och justering av bakväxeln underlättas betydligt om en hållare enl.
fig. 14 användes.
Fig. 13. Bakväxelhållaren borttages. Fig. 14. Monteringshållare för bakväxel.
1054
