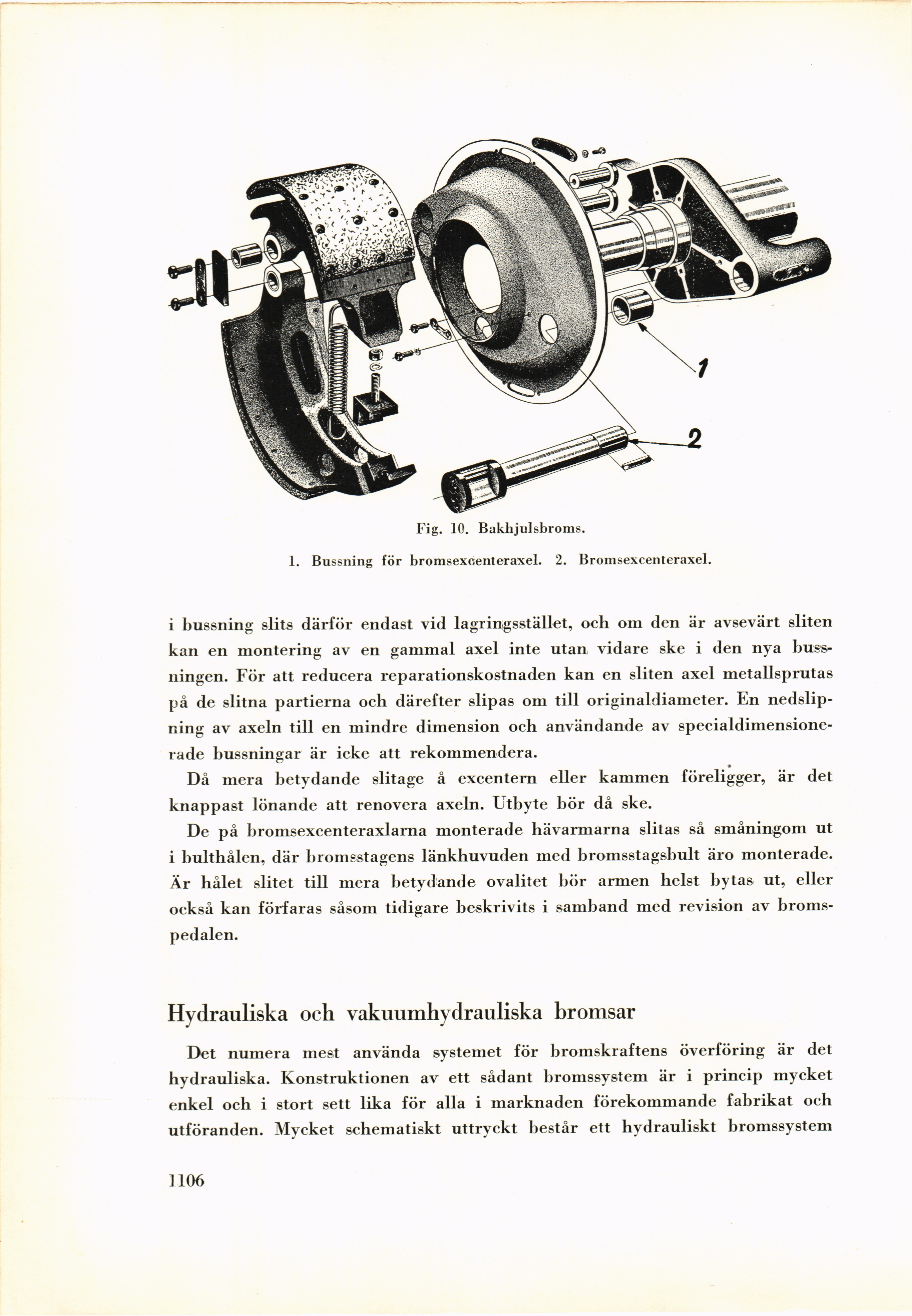

Fig. 10. Bakhjulsbroms.
1. Bussning för bromsexoenteraxel. 2. Bromsexcenteraxel.
i bussning slits därför endast vid lagringsstället, och om den är avsevärt sliten
kan en montering av en gammal axel inte utan vidare ske i den nya
buss-ningen. För att reducera reparationskostnaden kan en sliten axel metallsprutas
på de slitna partierna och därefter slipas om till originaldiameter. En
nedslip-ning av axeln till en mindre dimension och användande av
specialdimensione-rade bussningar är icke att rekommendera.
Då mera betydande slitage å excentern eller kammen föreligger, är det
knappast lönande att renovera axeln. Utbyte bör då ske.
De på bromsexcenteraxlarna monterade hävarmarna slitas så småningom ut
i bulthålen, där bromsstagens länkhuvuden med bromsstagsbult äro monterade.
Är hålet slitet till mera betydande ovalitet bör armen helst bytas ut, eller
också kan förfaras såsom tidigare beskrivits i samband med revision av
bromspedalen.
Hydrauliska och vakuumhydrauliska bromsar
Det numera mest använda systemet för bromskraftens överföring är det
hydrauliska. Konstruktionen av ett sådant bromssystem är i princip mycket
enkel och i stort sett lika för alla i marknaden förekommande fabrikat och
utföranden. Mycket schematiskt uttryckt består ett hydrauliskt bromssystem
1106
