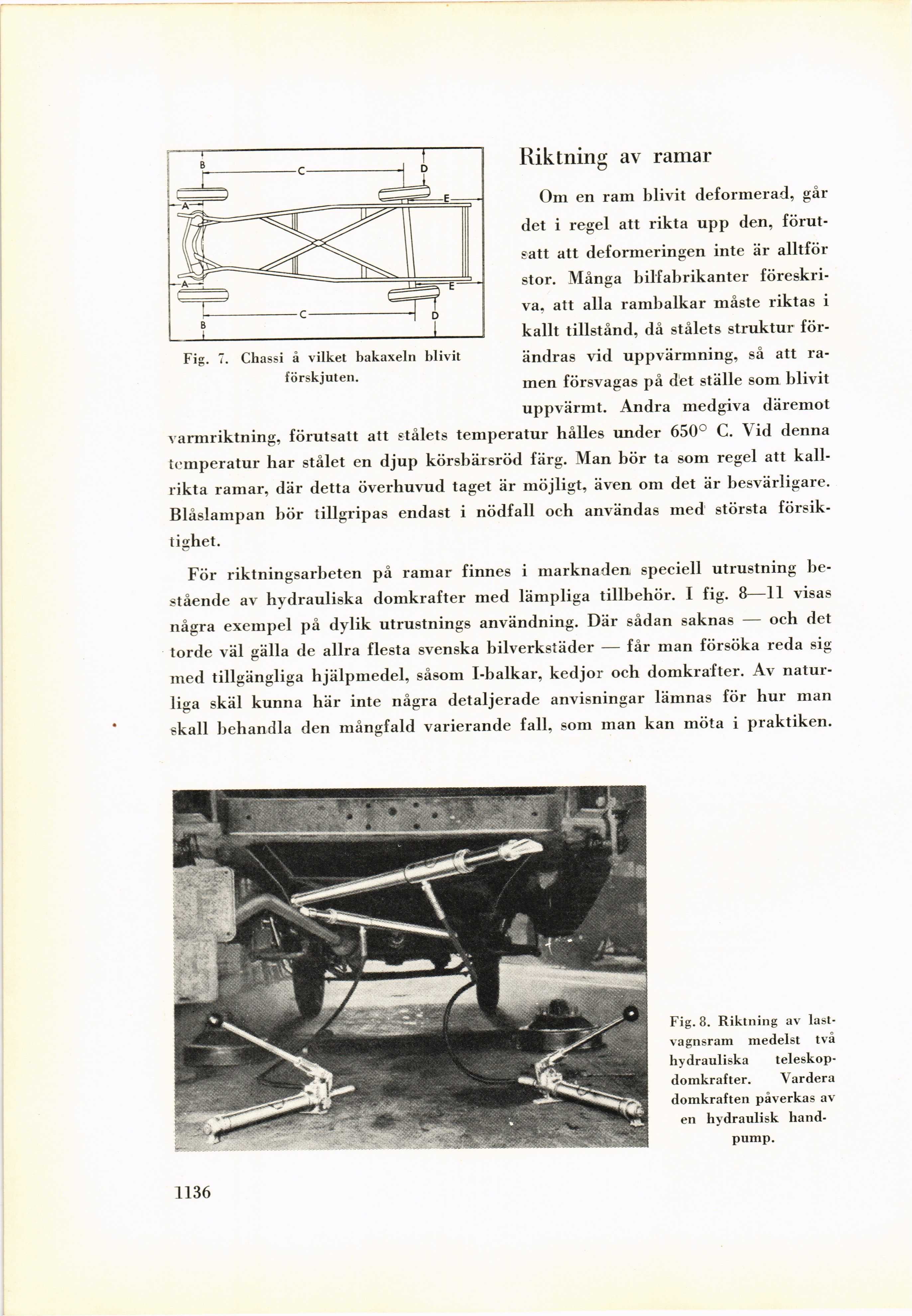

Fig. 7. Chassi å vilket bakaxeln blivit
förskjuten.

Riktning av ramar

Om en ram blivit deformerad, går
det i regel att rikta upp den,
förutsatt att deformeringen inte är alltför
stor. Många bilfabrikanter
föreskriva. att alla rambalkar måste riktas i
kallt tillstånd, då stålets struktur
förändras vid uppvärmning, så att
ramen försvagas på det ställe som blivit
uppvärmt. Andra medgiva däremot
varmriktning, förutsatt att stålets temperatur hålles under 650° C. Vid denna
temperatur har stålet en djup körsbärsröd färg. Man bör ta som regel att
kall-rikta ramar, där detta överhuvud taget är möjligt, även om det är besvärligare.
Blåslampan bör tillgripas endast i nödfall och användas med största
försiktighet.

För riktningsarbeten på ramar finnes i marknaden speciell utrustning
bestående av hydrauliska domkrafter ined lämpliga tillbehör. I fig. 8—11 visas
några exempel på dylik utrustnings användning. Där sådan saknas — och det
torde väl gälla de allra flesta svenska bilverkstäder — får man försöka reda sig
med tillgängliga hjälpmedel, såsom I-balkar, kedjor och domkrafter. Av
naturliga skäl kunna här inte några detaljerade anvisningar lämnas för hur man
skall behandla den mångfald varierande fall, som man kan möta i praktiken.

Fig. 8. Riktning av
lastvagnsram medelst två
hydrauliska
teleskop-domkrafter. Vardera
domkraften påverkas av
en hydraulisk
handpump.

1136
