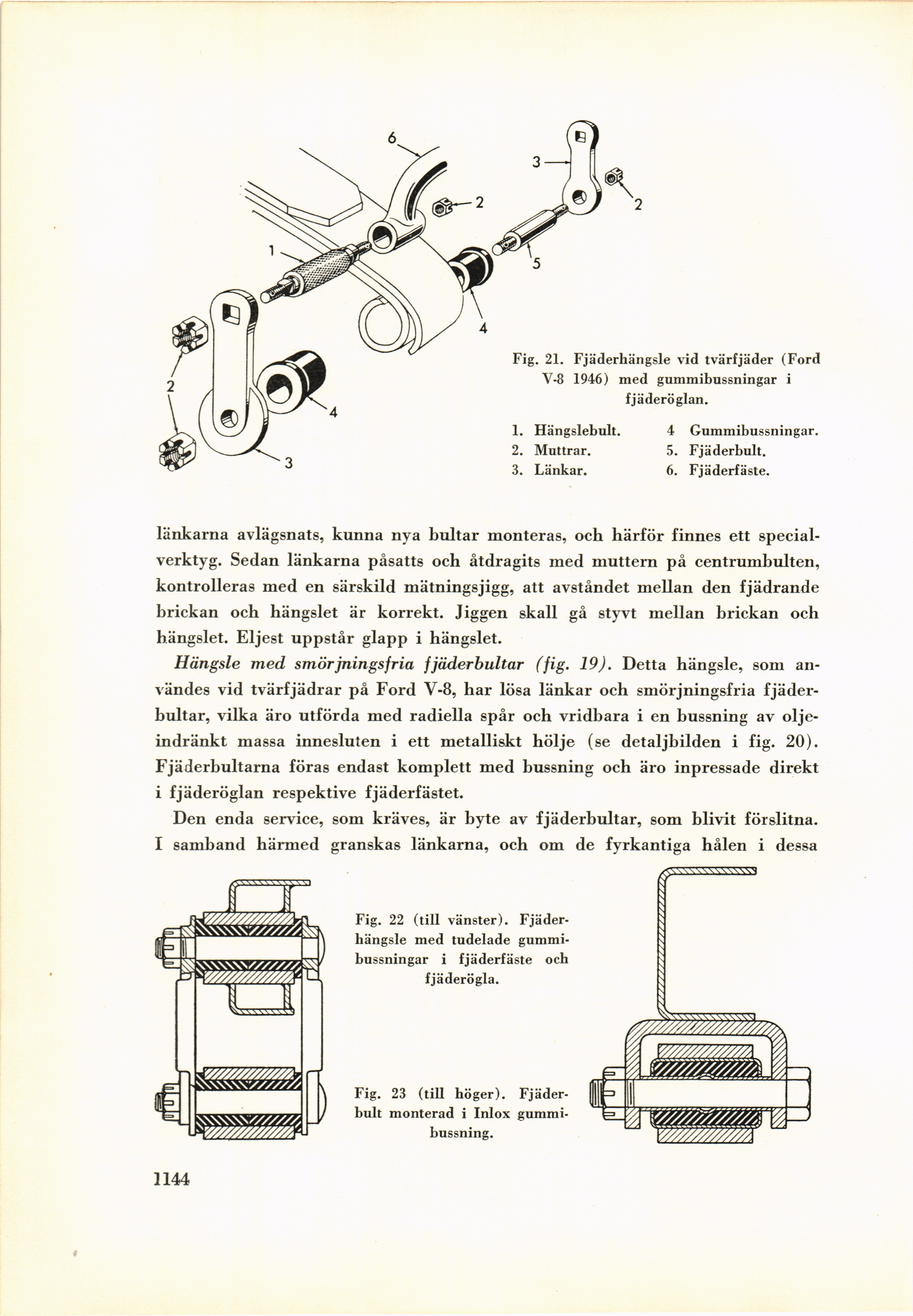

Fig. 21. Fjäderhängsle vid tvärfjäder (Ford
V-8 1946) med gummibussningar i
fjäderöglan.

1. Hängslebult.

2. Muttrar.

3. Länkar.

4 Gummibussningar.

5. Fjäderbult.

6. Fjäderfäste.

länkarna avlägsnats, kunna nya bultar monteras, och härför finnes ett
specialverktyg. Sedan länkarna påsatts och åtdragits med muttern på centrumbulten,
kontrolleras med en särskild mätningsjigg, att avståndet mellan den fjädrande
brickan och hängslet är korrekt. Jiggen skall gå styvt mellan brickan och
hängslet. Eljest uppstår glapp i hängslet.

Hängsle med smörjningsfria fjäderbultar (fig. 19). Detta hängsle, som
användes vid tvärfjädrar på Ford V-8, har lösa länkar och smörjningsfria
fjäder-bultar, vilka äro utförda med radiella spår och vridbara i en bussning av
olje-indränkt massa innesluten i ett metalliskt hölje (se detaljbilden i fig. 20).
Fjäderbultarna föras endast komplett med bussning och äro inpressade direkt
i fjäderöglan respektive fjäderfästet.

Den enda service, som kräves, är byte av fjäderbultar, som blivit förslitna.
I samband härmed granskas länkarna, och om de fyrkantiga hålen i dessa

Fig. 22 (till vänster).
Fjäderhängsle med tudelade
gummibussningar i fjäderfäste och
fjäderögla.

Fig. 23 (till höger).
Fjäderbult monterad i Inlox
gummi-bussning.

1144
