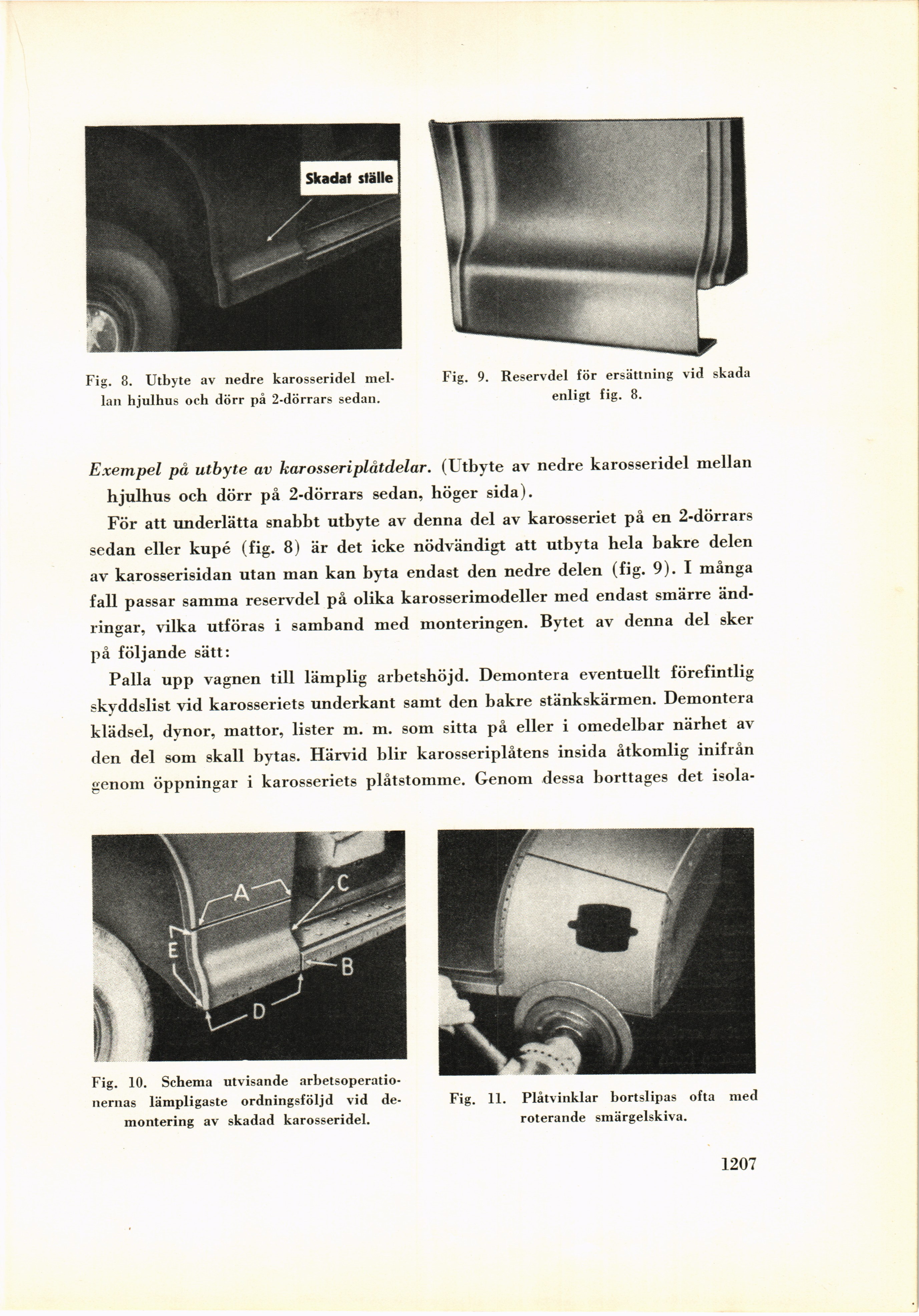

Fig. 8. Utbyte av nedre karosseridel
mellan hjulhus och dörr på 2-dörrars sedan.
Fig. 9. Reservdel för ersättning vid skada
enligt fig. 8.
Exempel pä utbyte av kar osseri plåtdelar. (Utbyte av nedre karosseridel mellan
hjulhus och dörr på 2-dörrars sedan, höger sida).
För att underlätta snabbt utbyte av denna del av karosseriet på en 2-dörrars
sedan eller kupé (fig. 8) är det icke nödvändigt att utbyta hela bakre delen
av karosserisidan utan man kan byta endast den nedre delen (fig. 9). I många
fall passar samma reservdel på olika karosserimodeller med endast smärre
ändringar, vilka utföras i samband med monteringen. Bytet av denna del sker
på följande sätt:
Palla upp vagnen till lämplig arbetshöjd. Demontera eventuellt förefintlig
skyddslist vid karosseriets underkant samt den bakre stänkskärmen. Demontera
klädsel, dynor, mattor, lister m. m. som sitta på eller i omedelbar närhet av
den del som skall bytas. Härvid blir karosseriplåtens insida åtkomlig inifrån
genom öppningar i karosseriets plåtstomme. Genom dessa borttages det isola-
Fig. 10. Schema utvisande
arbetsoperatio-nernas lämpligaste ordningsföljd vid
demontering av skadad karosseridel.
Fig. 11. Plåtvinklar bortslipas ofta med
roterande smärgelskiva.
