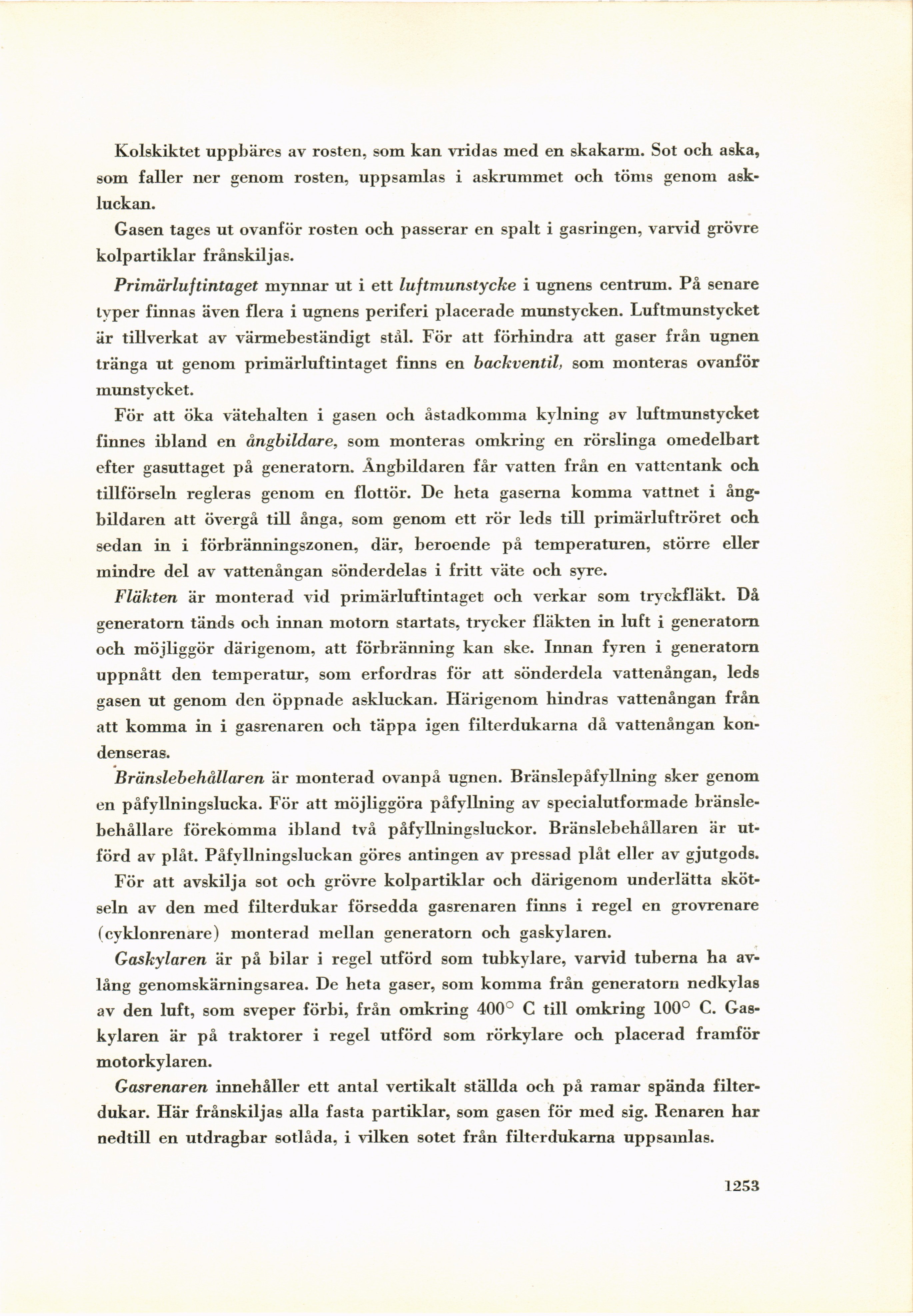

Kolskiktet uppbäres av rosten, som kan vridas med en skakarm. Sot och aska,
som faller ner genom rosten, uppsamlas i askrummet och töms genom
askluckan.
Gasen tages ut ovanför rosten och passerar en spalt i gasringen, varvid grövre
kolpartiklar frånskiljas.
Primärluftintaget mynnar ut i ett luftmunstycke i ugnens centrum. På senare
typer finnas även flera i ugnens periferi placerade munstycken. Luftmunstycket
är tillverkat av värmebeständigt stål. För att förhindra att gaser från ugnen
tränga ut genom primärluftintaget finns en backventil, som monteras ovanför
munstycket.
För att öka vätehalten i gasen och åstadkomma kylning av luftmunstycket
finnes ibland en ångbildare, som monteras omkring en rörslinga omedelbart
efter gasuttaget på generatorn. Ängbildaren får vatten från en vattentank och
tillförseln regleras genom en flottör. De heta gaserna komma vattnet i
ång-bildaren att övergå till ånga, som genom ett rör leds till primärluftröret och
sedan in i förbränningszonen, där, beroende på temperaturen, större eller
mindre del av vattenångan sönderdelas i fritt väte och syre.
Fläkten är monterad vid primärluftintaget och verkar som tryckfläkt. Då
generatorn tänds och innan motorn startats, trycker fläkten in luft i generatorn
och möjliggör därigenom, att förbränning kan ske. Innan fyren i generatorn
uppnått den temperatur, som erfordras för att sönderdela vattenångan, leds
gasen ut genom den öppnade askluckan. Härigenom hindras vattenångan från
att komma in i gasrenaren och täppa igen filterdukarna då vattenångan
kondenseras.
Bränslebehållaren är monterad ovanpå ugnen. Bränslepåfyllning sker genom
en påfyllningslucka. För att möjliggöra påfyllning av specialutformade
bränslebehållare förekomma ibland två påfyllningsluckor. Bränslebehållaren är
utförd av plåt. Påfyllningsluckan göres antingen av pressad plåt eller av gjutgods.
För att avskilja sot och grövre kolpartiklar och därigenom underlätta
skötseln av den med filterdukar försedda gasrenaren finns i regel en grovrenare
(cvklonrenare) monterad mellan generatorn och gaskylaren.
Gaskylaren är på bilar i regel utförd som tubkylare, varvid tuberna ha
avlång genomskärningsarea. De heta gaser, som komma från generatorn nedkylas
av den luft, som sveper förbi, från omkring 400° C till omkring 100° C.
Gaskylaren är på traktorer i regel utförd som rörkylare och placerad framför
motorkylaren.
Gasrenaren innehåller ett antal vertikalt ställda och på ramar spända
filterdukar. Här frånskiljas alla fasta partiklar, som gasen för med sig. Renaren har
nedtill en utdragbar sotlåda, i vilken sotet från filterdukarna uppsamlas.
1253
