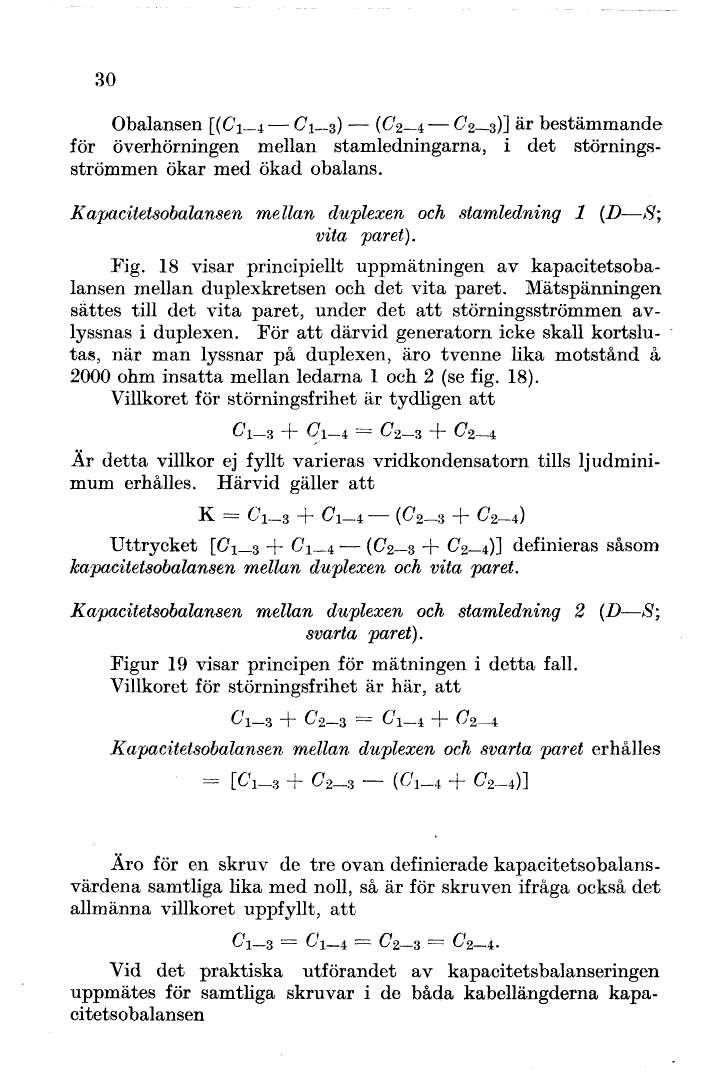

Obalansen [(C1—4 — C1—3) — (C2—4 — C2—3)] är
bestämmande för överhörningen mellan stamledningarna,
i det störningsströmmen ökar med ökad obalans.
Kapacitetsobalansen mellan duplexen och
stamledning 1 (D—S; vita paret).
Fig. 18 visar principiellt uppmätningen av
kapacitetsobalansen mellan duplexkretsen och det vita
paret. Mätspänningen sättes till det vita paret, under
det att störningsströmmen avlyssnas i duplexen. För
att därvid generatorn icke skall kortslutas, när man
lyssnar på duplexen, äro tvenne lika motstånd å 2000 ohm insatta mellan ledarna 1 och 2 (se fig. 18).
Villkoret för störningsfrihet är tydligen att
C1—3 + C1—4 = C2—3 + C2—4
Är detta villkor ej fyllt varieras vridkondensatorn
tills ljudminimum erhålles. Härvid gäller att
K = C1—3 + C1—4 — (C2—3 + C2—4)
Uttrycket [C1—3 + C1—4 — (C2—3 + C2—4)] definieras
såsom kapacitetsobalansen mellan duplexen och vita
paret.
Kapacitetsobalansen mellan duplexen och
stamledning 2 (D—S; svarta paret).
Figur 19 visar principen för mätningen i detta
fall. Villkoret för störningsfrihet är här, att
C1—3 + C2—3 = C1—4 + C2—4
Kapacitetsobalansen mellan duplexen och svarta paret
erhålles
= [C1—3 + C2—3 — (C1—4 + C2—4)]
Äro för en skruv de tre ovan definierade
kapacitetsobalansvärdena samtliga lika med noll,
så är för skruven ifråga också det allmänna villkoret
uppfyllt, att
C1—3 = C1—4 = C2—3 = C2—4.
Vid det praktiska utförandet av
kapacitetsbalanseringen uppmätes för samtliga skruvar
i de båda kabellängderna kapacitetsobalansen
