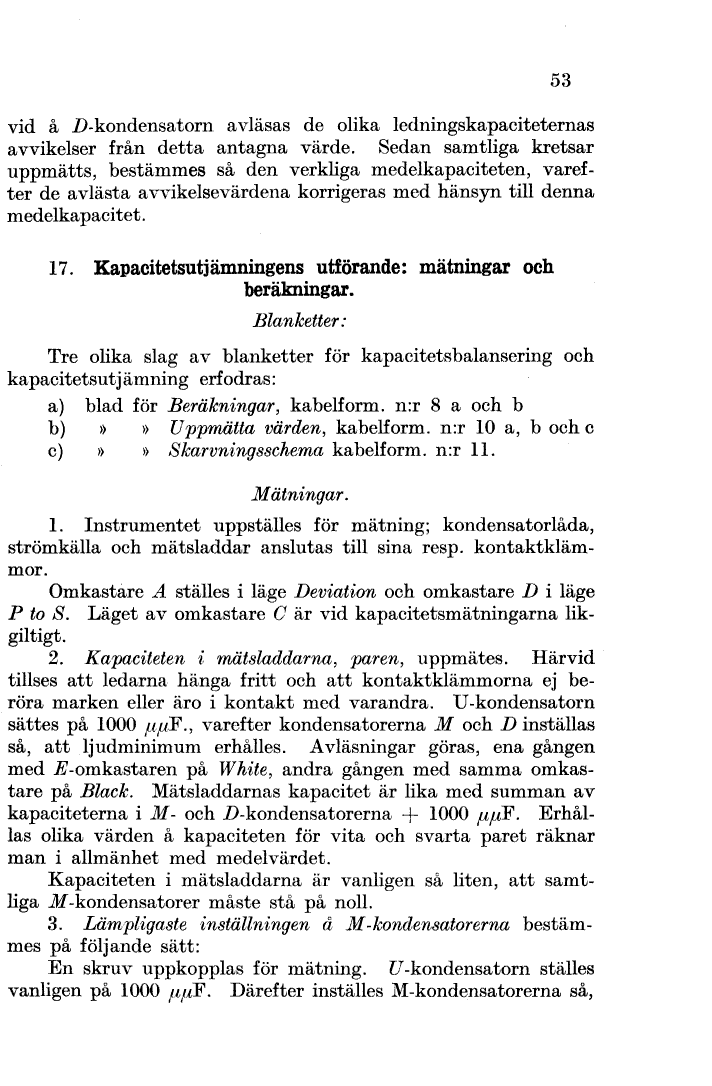

varvid å D-kondensatorn avläsas de olika
ledningskapaciteternas avvikelser från detta antagna
värde. Sedan samtliga kretsar uppmätts, bestämmes så
den verkliga medelkapaciteten, varefter de avlästa
avvikelsevärdena korrigeras med hänsyn till denna
medelkapacitet.
17. Kapacitetsutjämningens utförande: mätningar
och beräkningar.
Blanketter:
Tre olika slag av blanketter för kapacitetsbalansering
och kapacitetsutjämning erfordras:
a) blad för Beräkningar, kabelform. n:r 8 a och b
b) » » Uppmätta värden, kabelform. n:r 10 a, b och c
c) » » Skarvningsschema, kabelform. n:r 11.
Mätningar.
1. Instrumentet uppställes för mätning;
kondensatorlåda, strömkälla och mätsladdar anslutas
till sina resp. kontaktklämmor.
Omkastare A ställes i läge Deviation och omkastare
D i läge P to S. Läget av omkastare C är vid
kapacitetsmätningarna likgiltigt.
2. Kapaciteten i mätsladdarna, paren, uppmätes.
Härvid tillses att ledarna hänga fritt och att
kontaktklämmorna ej beröra marken eller äro i kontakt
med varandra. U-kondensatorn sättes på 1000 µµF.,
varefter kondensatorerna M och D inställas så,
att ljudminimum erhålles. Avläsningar göras,
ena gången med E-omkastaren på White, andra gången
med samma omkastare på Black. Mätsladdarnas
kapacitet är lika med summan av kapaciteterna i M-
och D-kondensatorerna +1000 µµF. Erhållas olika
värden å kapaciteten för vita och svarta paret räknar
man i allmänhet med medelvärdet.
Kapaciteten i mätsladdarna är vanligen så liten,
att samtliga M-kondensatorer måste stå på noll.
3. Lämpligaste inställningen å M-kondensatorerna
bestämmes på följande sätt:
En skruv uppkopplas för mätning. U-kondensatorn
ställes vanligen på 1000 µF. Därefter inställes
M-kondensatorerna så,
