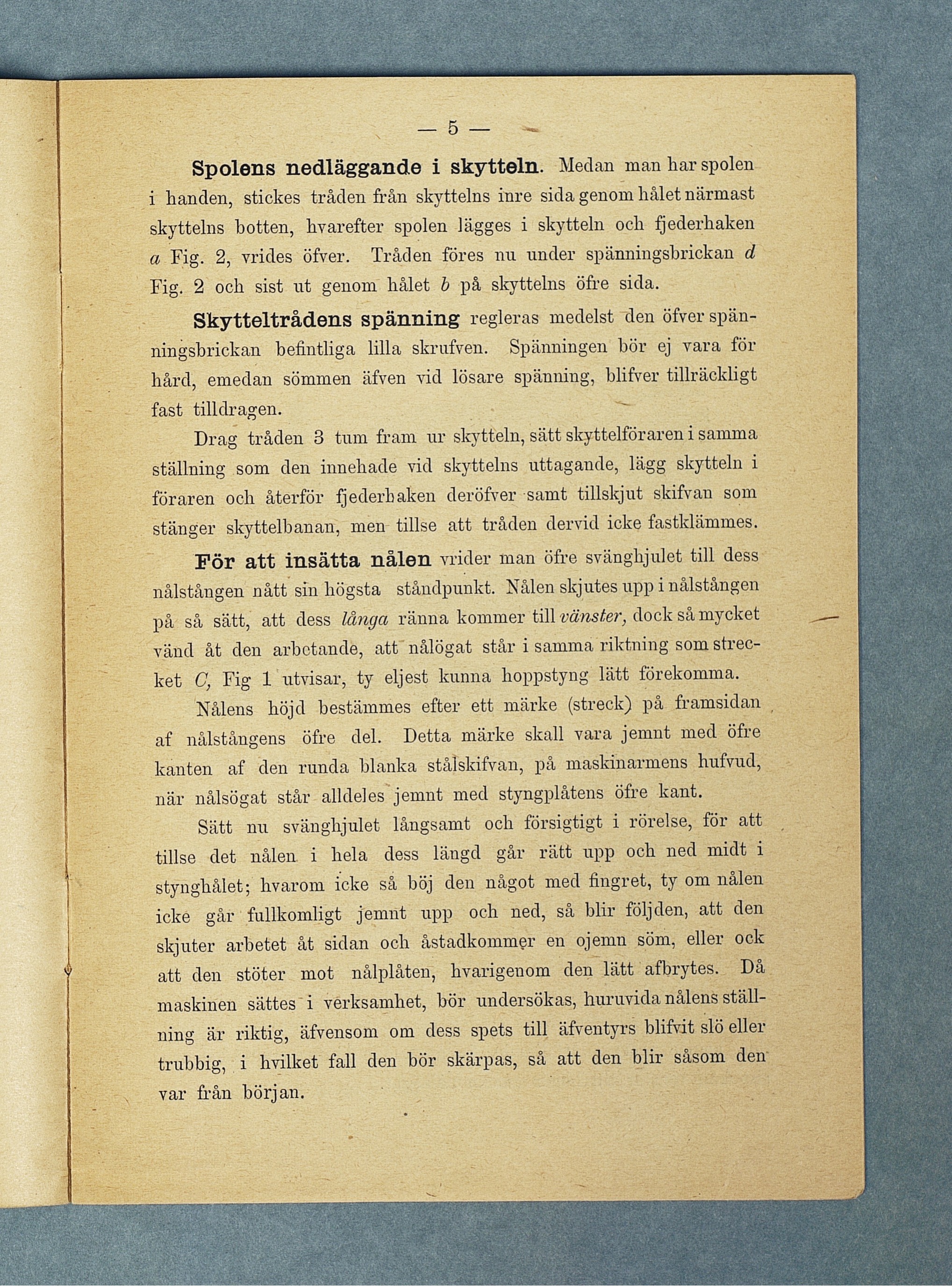

Spolens nedläggande i skytteln. Medan man har spolen
i handen, stickes tråden från skyttelns inre sida genom hålet närmast
skyttelns botten, hvarefter spolen lägges i skytteln och fjederhaken
a Fig. 2, vrides öfver. Tråden föres nu under spänningsbrickan d,
Fig. 2 och sist ut genom hålet b på skyttelns öfre sida.
Skytteltrådens spänning l-egleras medelst den öfver spän-
ningsbrickan befintliga lilla skrnfven. Spänningen bör ej vara för
hård, emedan sömmen äfven vid lösare spänning, blifver tillräckligt
fast tilldragen.
Drag tråden 3 tum fram ur skytteln, sätt skyttelföraren i samma
ställning som den innehade vid skyttelns uttagande, lägg skytteln i
föraren och återför fjederhaken deröfver samt tillskjut skifvan som
stänger skyttelbanan, men tillse att tråden dervid icke fastklämmes.
För att insätta nålen vrider man öfre svänghjulet till dess
nålstången nått sin högsta ståndpunkt. Nålen skjutes upp i nålstången
på så sätt, att dess långa ränna kommer till vänster, dock så mycket
vänd åt den arbetande, att nålögat står i samma riktning som strec-
ket C, Fig 1 utvisar, ty eljest kunna lioppstyng lätt förekomma.
Nålens höjd bestämmes efter ett märke (streck) på framsidan
af nålstångens öfre del. Detta märke skall vara jemnt med öfre
kanten af den runda blanka stålskifvan, på maskinarmens hufvud,
när nålsögat står alldeles jemnt med styngplåtens öfre kant.
Sätt nu svänghjulet långsamt och försigtigt i rörelse, för att
tillse det nålen i hela dess längd gar rätt upp och ned midt i
stynghålet; hvarom icke så böj den något med fingret, ty om nålen
icke går fullkomligt jemnt upp och ned, så blir följden, att den
skjuter arbetet åt sidan och åstadkommer en ojemn söm, eller ock
att den stöter mot nålplåten, hvarigenom den lätt afbrytes. Då
maskinen sättes i verksamhet, bör undersökas, huruvida nålens ställ-
ning är riktig, äfvensom om dess spets till äfventyrs blifvit slö eller
trubbig, i hvilket fall den bör skärpas, så att den blir såsom den
var från början.
