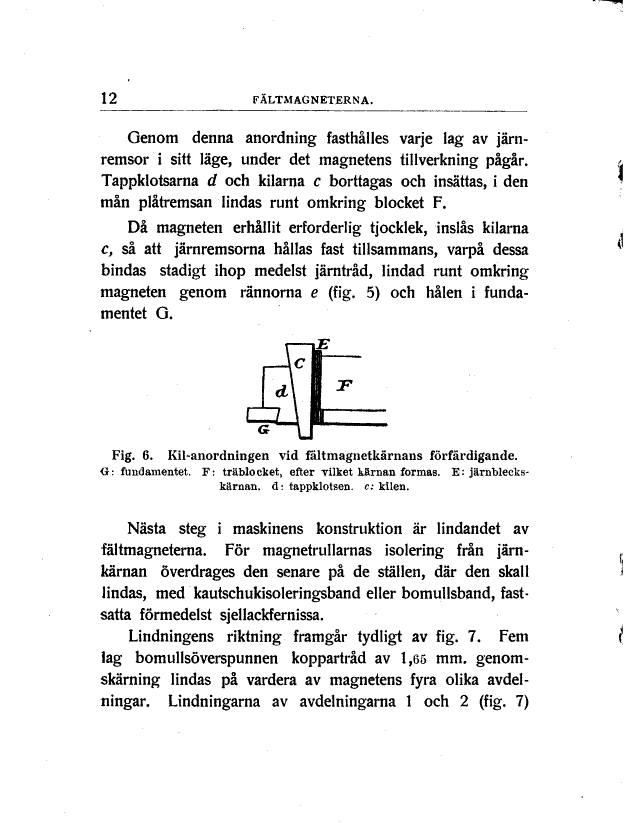

Genom denna anordning fasthålles varje lag av
järnremsor i sitt läge, under det magnetens tillverkning pågår.
Tappklotsarna d och kilarna c borttagas och insättas, i den
mån plåtremsan lindas runt omkring blocket F.

Då magneten erhållit erforderlig tjocklek, inslås kilarna
c, så att järnremsorna hållas fast tillsammans, varpå dessa
bindas stadigt ihop medelst järntråd, lindad runt omkring
magneten genom rännorna e (fig. 5) och hålen i
fundamentet G.

Fig. 6. Kil-anordningen vid fältmagnetkärnans förfärdigande. G: fundamentet. F: träblocket, efter vilket kärnan formas. E: järnbleckskärnan. d: tappklotsen. c: kilen.

Nästa steg i maskinens konstruktion är lindandet av
fältmagneterna. För magnetrullarnas isolering från
järnkärnan överdrages den senare på de ställen, där den skall
lindas, med kautschukisoleringsband eller bomullsband,
fastsatta förmedelst sjellackfernissa.

Lindningens riktning framgår tydligt av fig. 7. Fem
lag bomullsöverspunnen koppartråd av 1,65 mm.
genomskärning lindas på vardera av magnetens fyra olika
avdelningar. Lindningarna av avdelningarna 1 och 2 (fig. 7)
