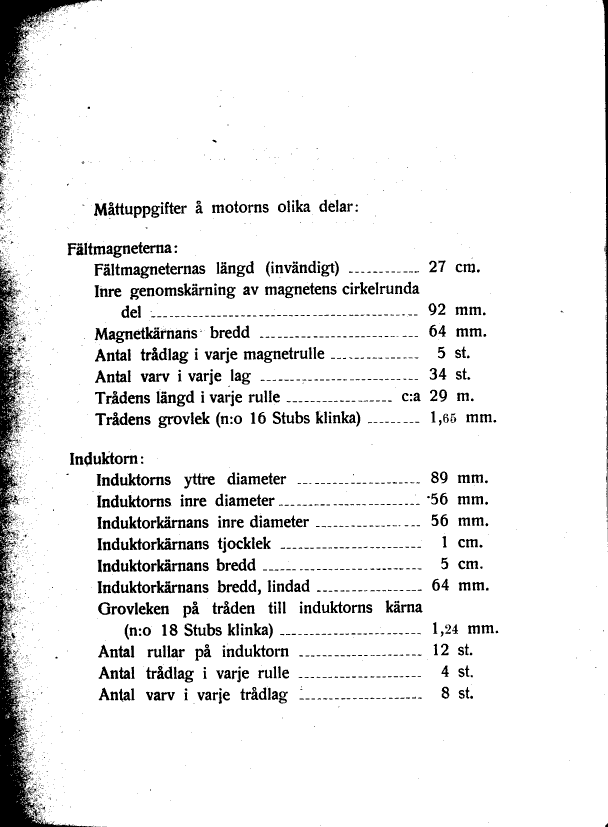

Måttuppgifter å motorns olika delar:
Fältmagneterna:
Fältmagneternas längd (invändigt) –––––––––-	27 cm.
Inre genomskärning av magnetens cirkelrunda del ––-	92 mm.
Magnetkärnans bredd ––––––––––––––––-	64 mm.
Antal trådlag i varje magnetrulle –––––––––-	5 st.
Antal varv i varje lag –––––––––––––––	34 st.
Trådens längd i varje rulle ––––––––––––-	c:a 29 m.
Trådens grovlek (n:o 16 Stubs klinka) –––––––-	1,65 mm.
Induktorn:
Induktorns yttre diameter –––––––––––––	89 mm.
Induktorns inre diameter –––––––––––––-	56 mm.
Induktorkärnans inre diameter –––––––––––	56 mm.
Induktorkärnans tjocklek –––––––––––––-	1 cm.
Induktorkärnans bredd –––––––––––––––	5 cm.
Induktorkärnans bredd, lindad –––––––––––	64 mm.
Grovleken på tråden till induktorns kärna (n:o 18 Stubs klinka) –-	1,24 mm.
Antal rullar på induktorn –––––––––––––	12 st.
Antal trådlag i varje rulle ––––––––––––	4 st.
Antal varv i varje trådlag ––––––––––––-	8 st.
