Fjärrbortkoppling med
användning ay provocerat fel
Byrådirektör Bengt Bengtsberg,
Kungl. Vattenfallsstyrelsen, Stockholm
621.3.061
Strävan att förbilliga den elektriska
kraftöverföringen liar lett till, att man sökt förenkla ställverken på
system med högre spänning och då speciellt
inskränka på de dyra strömbrytarfacken. I stationer i
radiallednings ändpunkt eller i stationer anslutna
som påstick har i många fall i utlandet
strömbrytarna på transformatorernas uppspänningssida
utelämnats. Felbehäftad transformator i sådan station måste
dock kunna göras spänningslös genom bortkoppling
av den matande ledningen i angränsande stationer.
Vissa transformatorfel på uppspänningssidan, såsom
fel på genomföringarna, känns av ledningsskyddet i
angränsande stationer. Andra, såsom jordfel på
im-pedansjordad nedspänningssida och
varvkortslutning, känns icke. Det fordras därför fjärrutlösning
av strömbrytare i angränsande stationer.
För detta ändamål kan användas antingen
överföring av utlösningsimpuls från transformatorskyddet
över kabel vid små avstånd eller radiolänk och
bärfrekvensförbindelse vid längre avstånd eller som en
ytterligare möjlighet provocerat fel. Provocerat fel
innebär, att man i den station, som saknar
transfor-matorbrytare, med hjälp av frånskiljare "inlägger
ett fel" på uppspänningssidan. På grund av det
provocerade felet fås genom ledningsskyddet
bortkoppling av den matande ledningen i grannstationerna.
Det provocerade felet kan vara ett enfasigt jordfel,
vilket är den allmänt förekommande metoden, eller
en kortslutning, överföringen av utlösningsimpuls
har sina risker, då kabelfel och störningar i
radiolänks- eller bärfrekvensförbindelsen mellan
stationerna kan förekomma. Användning av provocerat fel
torde vara driftsäkrare men innebär vid direktjordat
nät viss risk för skador på svagströmsanläggningar,
om det provocerade felet är ett jordfel. Användes
däremot tvåpolig kortslutning utan jordberöring, är
risken för svagströmsstörningar eliminerad. Ett
villkor för att fjärrutlösning genom provocerat fel med
fördel skall kunna användas, är att felet snabbt kan
inkopplas. Inkopplingstiden bör helst icke
överskrida 0,5 s.
Metoden med provocerat fel har börjat användas i
allt större omfattning bl.a. i England, där man under
de senaste åren även infört metoden på 132 kV
systemet. Några drifterfarenheter har dock icke
kunnat erhållas därifrån beträffande detta system, på
grund av den korta tid metoden använts.
I oktobernumret 1957 av Electrical World beskrives
användning av fjärrbortkoppling med provocerat fel
på Pennsylvania Power & Light Co:s system för
220 kV, fig. 1, samt hur man löst problemet med
snabb inkoppling av felet.

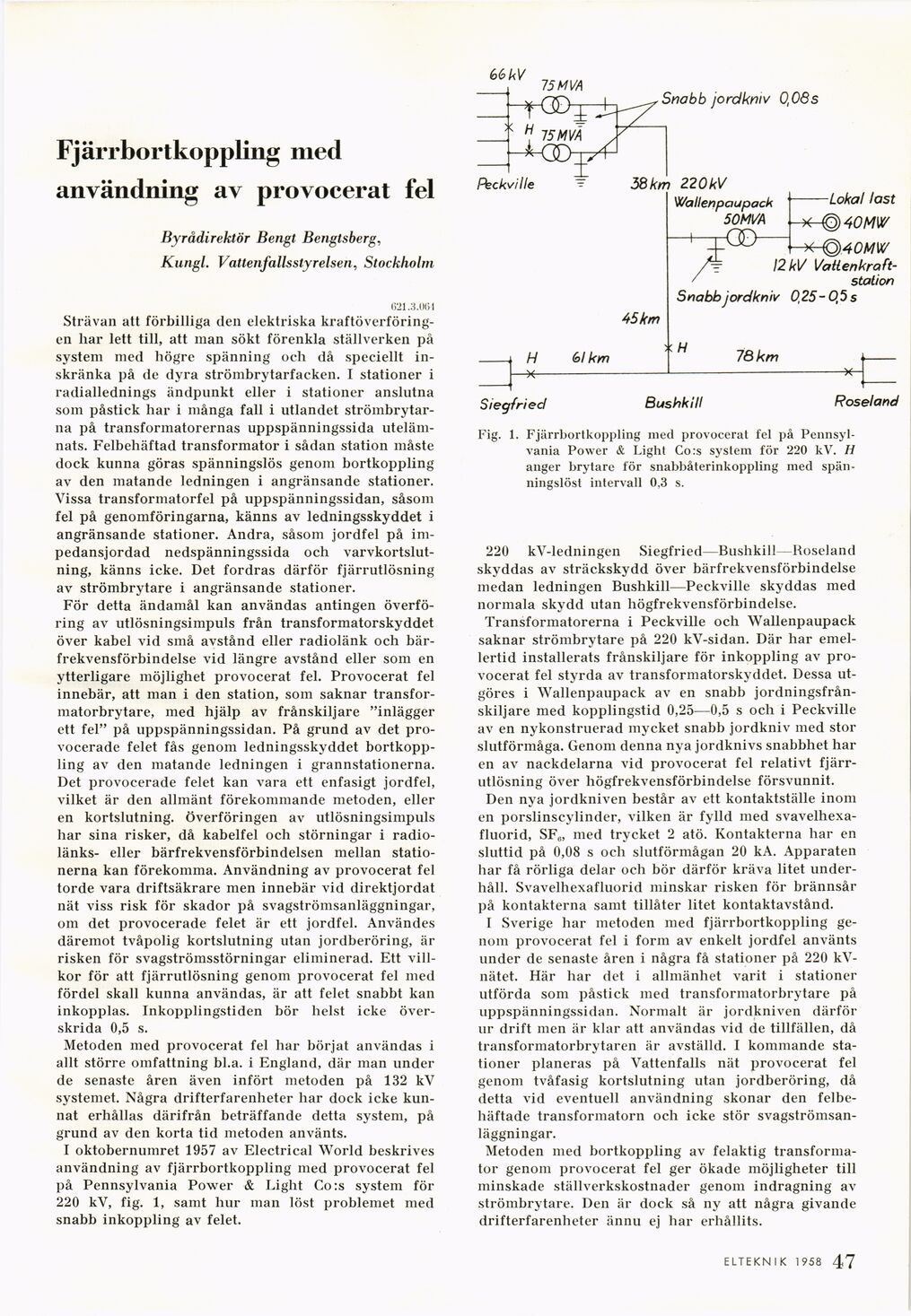

Fig. 1. Fjärrbortkoppling med provocerat fel på
Pennsylvania Power & Light Co:s system för 220 kV. H
anger brytare för snabbåterinkoppling med
spänningslöst intervall 0,3 s.
220 kV-ledningen Siegfried—Bushkill—Roseland
skyddas av sträckskydd över bärfrekvensförbindelse
medan ledningen Bushkill—Peckville skyddas med
normala skydd utan högfrekvensförbindelse.
Transformatorerna i Peckville och Wallenpaupack
saknar strömbrytare på 220 kV-sidan. Där har
emellertid installerats frånskiljare för inkoppling av
provocerat fel styrda av transformatorskyddet. Dessa
utgöres i Wallenpaupack av en snabb
jordningsfrån-skiljare med kopplingstid 0,25—0,5 s och i Peckville
av en nykonstruerad mycket snabb jordkniv med stor
slutförmåga. Genom denna nya jordknivs snabbhet har
en av nackdelarna vid provocerat fel relativt
fjärrutlösning över högfrekvensförbindelse försvunnit.
Den nya jordkniven består av ett kontaktställe inom
en porslinscylinder, vilken är fylld med
svavelhexa-fluorid, SF6, med trycket 2 atö. Kontakterna har en
sluttid på 0,08 s och slutförmågan 20 kA. Apparaten
har få rörliga delar och bör därför kräva litet
underhåll. Svavelhexafluorid minskar risken för brännsår
på kontakterna samt tillåter litet kontaktavstånd.
I Sverige har metoden med fjärrbortkoppling
genom provocerat fel i form av enkelt jordfel använts
under de senaste åren i några få stationer på 220
kV-nätet. Här har det i allmänhet varit i stationer
utförda som påstick med transformatorbrytare på
uppspänningssidan. Normalt är jordkniven därför
ur drift men är klar att användas vid de tillfällen, då
transformatorbrytaren är avställd. I kommande
stationer planeras på Vattenfalls nät provocerat fel
genom tvåfasig kortslutning utan jordberöring, då
detta vid eventuell användning skonar den
felbehäftade transformatorn och icke stör
svagströmsanläggningar.
Metoden med bortkoppling av felaktig
transformator genom provocerat fel ger ökade möjligheter till
minskade ställverkskostnader genom indragning av
strömbrytare. Den är dock så ny att några givande
drifterfarenheter ännu ej har erhållits.
