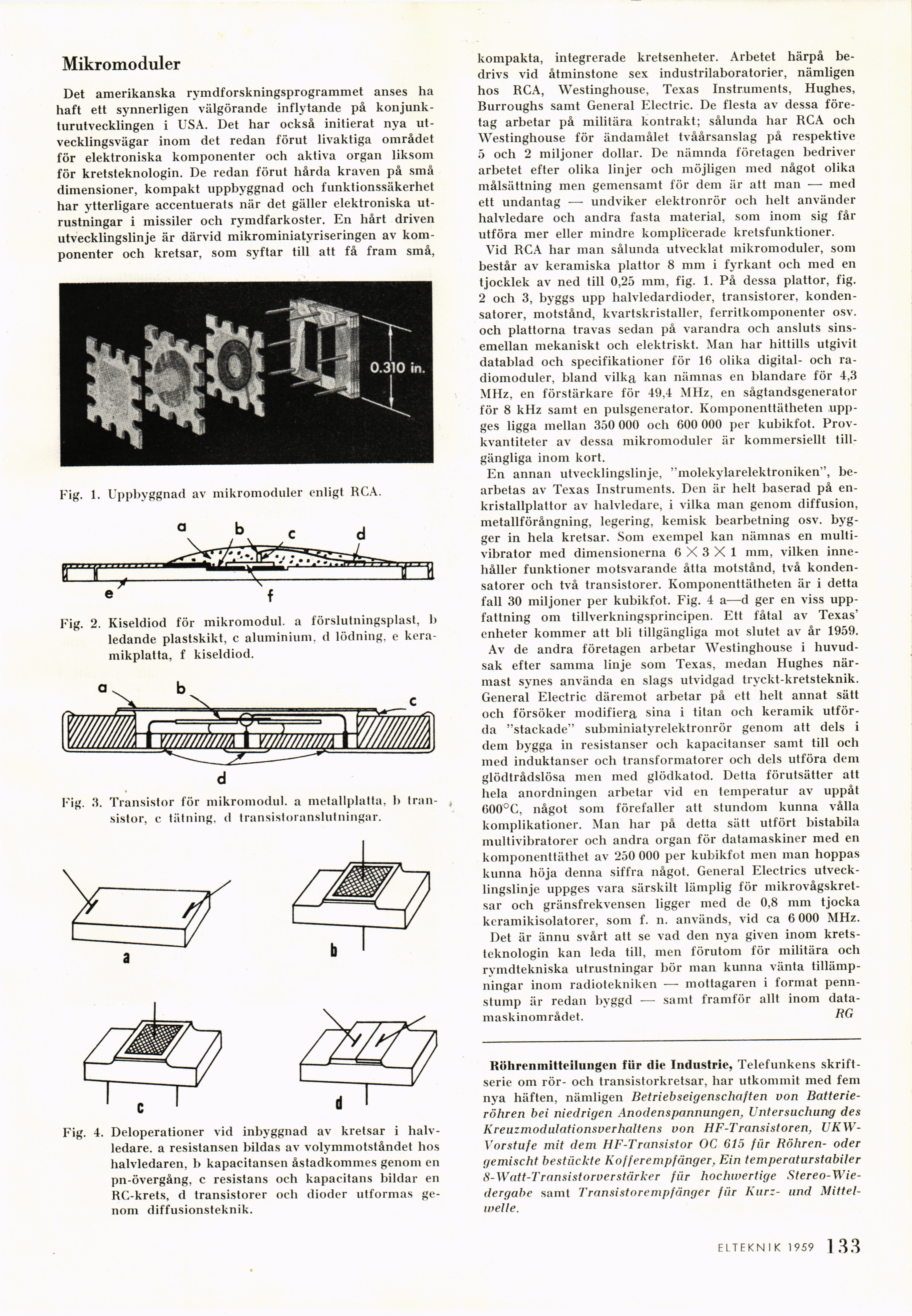

Mikromoduler
Det amerikanska rymdforskningsprogrammet anses ha
haft ett synnerligen välgörande inflytande på
konjunkturutvecklingen i USA. Det har också initierat nya
utvecklingsvägar inom det redan förut livaktiga området
för elektroniska komponenter och aktiva organ liksom
för kretsteknologin. De redan förut hårda kraven på små
dimensioner, kompakt uppbyggnad och funktionssäkerhet
har ytterligare accentuerats när det gäller elektroniska
utrustningar i missiler och rymdfarkoster. En hårt driven
utvecklingslinje är därvid mikrominiatvriseringen av
komponenter och kretsar, som syftar till att få fram små,
Fig. 1. Uppbyggnad av mikromoduler enligt RCA.
Fig. 2. Kiseldiod för mikromodul, a förslutningsplast, b
ledande plastskikt, c aluminium, d lödning, e
keramikplatta, f kiseldiod.
Fig. 3. Transistor för mikromodul. a metallplatta, b Iran- t
sistor, c tätning, d transistoranslutningar.
Fig. 4. Deloperationer vid inbyggnad av kretsar i
halvledare. a resistansen bildas av volymmotståndet hos
halvledaren, b kapacitansen åstadkommes genom en
pn-övergång, c resistans och kapacitans bildar en
RC-krets, d transistorer och dioder utformas
genom diffusionsteknik.
kompakta, integrerade kretsenheter. Arbetet härpå
bedrivs vid åtminstone sex industrilaboratorier, nämligen
hos RCA, Westinghouse, Texas Instruments, Hughes,
Burroughs samt General Electric. De flesta av dessa
företag arbetar på militära kontrakt; sålunda har RCA och
Westinghouse för ändamålet tvåårsanslag på respektive
5 och 2 miljoner dollar. De nämnda företagen bedriver
arbetet efter olika linjer och möjligen med något olika
målsättning men gemensamt för dem är att man — med
ett undantag — undviker elektronrör och belt använder
halvledare och andra fasta material, som inom sig får
utföra mer eller mindre komplicerade kretsfunktioner.
Vid RCA har man sålunda utvecklat mikromoduler, som
består av keramiska plattor 8 mm i fyrkant och med en
tjocklek av ned till 0,25 mm, fig. 1. På dessa plattor, fig.
2 och 3, byggs upp halvledardioder, transistorer,
kondensatorer, motstånd, kvartskristaller, ferritkomponenter osv.
och plattorna travas sedan på varandra och ansluts
sinsemellan mekaniskt och elektriskt. Man har hittills utgivit
datablad och specifikationer för 16 olika digital- och
radiomoduler, bland vilka kan nämnas en blandare för 4,3
MHz, en förstärkare för 49,4 MHz, en sågtandsgenerator
för 8 kHz samt en pulsgenerator. Komponenttätheten
uppges ligga mellan 350 000 och 600 000 per kubikfot.
Provkvantiteter av dessa mikromoduler är kommersiellt
tillgängliga inom kort.
En annan utvecklingslinje, ’"molekylarelektroniken",
bearbetas av Texas Instruments. Den är helt baserad på
en-kristallplattor av halvledare, i vilka man genom diffusion,
metallförångning, legering, kemisk bearbetning osv.
bygger in hela kretsar. Som exempel kan nämnas en
multivibrator med dimensionerna 6X3X1 mm, vilken
innehåller funktioner motsvarande åtta motstånd, två
kondensatorer och två transistorer. Komponenttätheten är i detta
fall 30 miljoner per kubikfot. Fig. 4 a—d ger en viss
uppfattning om tillverkningsprincipen. Ett fåtal av Texas’
enheter kommer att bli tillgängliga mot slutet av år 1959.
Av de andra företagen arbetar Westinghouse i
huvudsak efter samma linje som Texas, medan Hughes
närmast synes använda en slags utvidgad tryckt-kretsteknik.
General Electric däremot arbetar på ett belt annat sätt
och försöker modifiera sina i titan och keramik
utförda "stackade" subminiatyrelektronrör genom att dels i
dem bygga in resistanser och kapacitanser samt till och
med induktanser och transformatorer och dels utföra dem
glödtrådslösa men med glödkatod. Detta förutsätter att
bela anordningen arbetar vid en temperatur av uppåt
600°C, något som förefaller att stundom kunna vålla
komplikationer. Man har på detta sätt utfört bistabila
multivibratorer och andra organ för datamaskiner med en
komponenttäthet av 250 000 per kubikfot men man hoppas
kunna höja denna siffra något. General Electrics
utvecklingslinje uppges vara särskilt lämplig för
mikrovågskretsar och gränsfrekvensen ligger med de 0,8 mm tjocka
keramikisolatorer, som f. n. används, vid ca 6 000 MHz.
Det är ännu svårt att se vad den nya given inom
kretsteknologin kan leda till, men förutom för militära och
rymdtekniska utrustningar bör man kunna vänta
tillämpningar inom radiotekniken — mottagaren i format
pennstump är redan byggd —- samt framför allt inom
datamaskinområdet. RG
Röhreninitteiluiigeii für die Industrie, Telefunkens
skriftserie om rör- och transistorkretsar, har utkommit med fem
nya häften, nämligen Betriebseigenschaften von
Batterie-röhren bei niedrigen Anodenspannungen, Untersuchung des
Kreuzmodulationsverhciltens von HF-Transistoren,
UKW-Vorstufe mit dem HF-Trunsistor OC 615 fiir Röhren- oder
gemischt bestiickte Kofferempfänger, Ein tempercdurstabiler
8-Watt-Transistorverstärker für hochwertige
Stereo-Wie-dergabe samt Transistorempfänger fiir Kurz- und
Mittet-mette.
