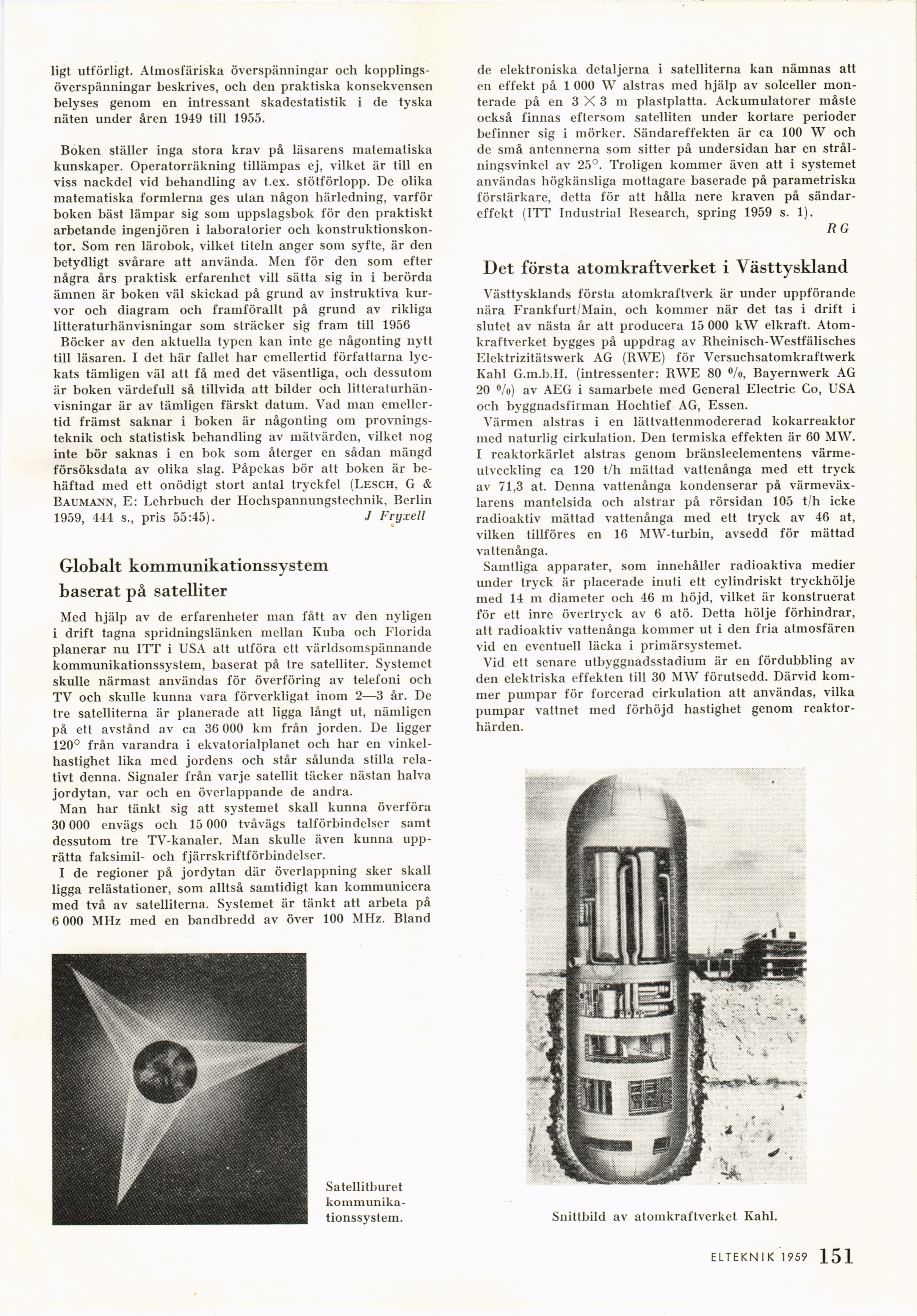

ligt utförligt. Atmosfäriska överspänningar och
kopplingsöverspänningar beskrives, och den praktiska konsekvensen
belyses genom en intressant skadestatistik i de tyska
näten under åren 1949 till 1955.

Boken ställer inga stora krav på läsarens matematiska
kunskaper. Operatorräkning tillämpas ej, vilket är till en
viss nackdel vid behandling av t.ex. stötförlopp. De olika
matematiska formlerna ges utan någon härledning, varför
boken bäst lämpar sig som uppslagsbok för den praktiskt
arbetande ingenjören i laboratorier och
konstruktionskontor. Som ren lärobok, vilket titeln anger som syfte, är den
betydligt svårare att använda. Men för den som efter
några års praktisk erfarenhet vill sätta sig in i berörda
ämnen är boken väl skickad på grund av instruktiva
kurvor och diagram och framförallt på grund av rikliga
litteraturhänvisningar som sträcker sig fram till 1956

Böcker av den aktuella typen kan inte ge någonting nytt
till läsaren. I det här fallet har emellertid författarna
lyckats tämligen väl att få med det väsentliga, och dessutom
är boken värdefull så tillvida att bilder och
litteraturhänvisningar är av tämligen färskt datum. Vad man
emellertid främst saknar i boken är någonting om
provningsteknik och statistisk behandling av mätvärden, vilket nog
inte bör saknas i en bok som återger en sådan mängd
försöksdata av olika slag. Påpekas bör att boken är
behäftad med ett onödigt stort antal tryckfel (Lesch, G &
Baumann, E: Lehrbuch der Hochspannungstechnik, Berlin
1959, 444 s., pris 55:45). J Fryxell

Globalt kommunikationssystem
baserat på satelliter

Med hjälp av de erfarenheter man fått av den nyligen
i drift tagna spridningslänken mellan Kuba och Florida
planerar nu ITT i USA att utföra ett världsomspännande
kommunikationssystem, baserat på tre satelliter. Systemet
skulle närmast användas för överföring av telefoni och
TV och skulle kunna vara förverkligat inom 2—3 år. De
tre satelliterna är planerade att ligga långt ut, nämligen
på ett avstånd av ca 36 000 km från jorden. De ligger
120° från varandra i ekvatorialplanet och har en
vinkelhastighet lika med jordens och står sålunda stilla
relativt denna. Signaler från varje satellit täcker nästan halva
jordytan, var och en överlappande de andra.

Man har tänkt sig att systemet skall kunna överföra
30 000 envägs och 15 000 tvåvägs talförbindelser samt
dessutom tre TV-kanaler. Man skulle även kunna
upprätta faksimil- och fjärrskriftförbindelser.

I de regioner på jordytan där överlappning sker skall
ligga relästationer, som alltså samtidigt kan kommunicera
med två av satelliterna. Systemet är tänkt att arbeta på
6 000 MHz med en bandbredd av över 100 MHz. Bland

de elektroniska detaljerna i satelliterna kan nämnas att
en effekt på 1 000 W alstras med hjälp av solceller
monterade på en 3 X 3 m plastplatta. Ackumulatorer måste
också finnas eftersom satelliten under kortare perioder
befinner sig i mörker. Sändareffekten är ca 100 W och
de små antennerna som sitter på undersidan har en
strålningsvinkel av 25°. Troligen kommer även att i systemet
användas högkänsliga mottagare baserade på parametriska
förstärkare, detta för alt hålla nere kraven på
sändar-effekt (ITT Industrial Research, spring 1959 s. 1).

RG

Det första atomkraftverket i Västtyskland

Västtysklands första atomkraftverk är under uppförande
nära Frankfurt/Main, och kommer när det tas i drift i
slutet av nästa år att producera 15 000 kW elkraft.
Atomkraftverket bygges på uppdrag av Rheinisch-Westfälisches
Elektrizitätswerk AG (RWE) för Versuchsatomkraftwerk
Kahl G.m.b.H. (intressenter: RWE 80 °/o, Bayernwerk AG
20 °/o) av AEG i samarbete med General Electric Co, USA
och byggnadsfirman Hochtief AG, Essen.
Värmen alstras i en lättvattenmodererad kokarreaktor
med naturlig cirkulation. Den termiska effekten är 60 MW.
I reaktorkärlet alstras genom bränsleelementens
värmeutveckling ca 120 t/h mättad vattenånga med ett tryck
av 71,3 at. Denna vattenånga kondenserar på
värmeväxlarens mantelsida och alstrar på rörsidan 105 t/h icke
radioaktiv mättad vattenånga med ett tryck av 46 at,
vilken tillföres en 16 MW-turbin, avsedd för mättad
vattenånga.

Samtliga apparater, som innehåller radioaktiva medier
under tryck är placerade inuti ett cylindriskt tryckhölje
med 14 m diameter och 46 m höjd, vilket är konstruerat
för ett inre övertryck av 6 atö. Detta hölje förhindrar,
att radioaktiv vattenånga kommer ut i den fria atmosfären
vid en eventuell läcka i primärsystemet.

Vid ett senare utbyggnadsstadium är en fördubbling av
den elektriska effekten till 30 MW förutsedd. Därvid
kommer pumpar för forcerad cirkulation att användas, vilka
pumpar vattnet med förhöjd hastighet genom
reaktorhärden.

Satellitburet [-kommunikationssystem.-]
{+kommunika-
tionssystem.+}

Snittbild av atomkraftverket Kahl.

ELTEKNIK 1959 1 151
