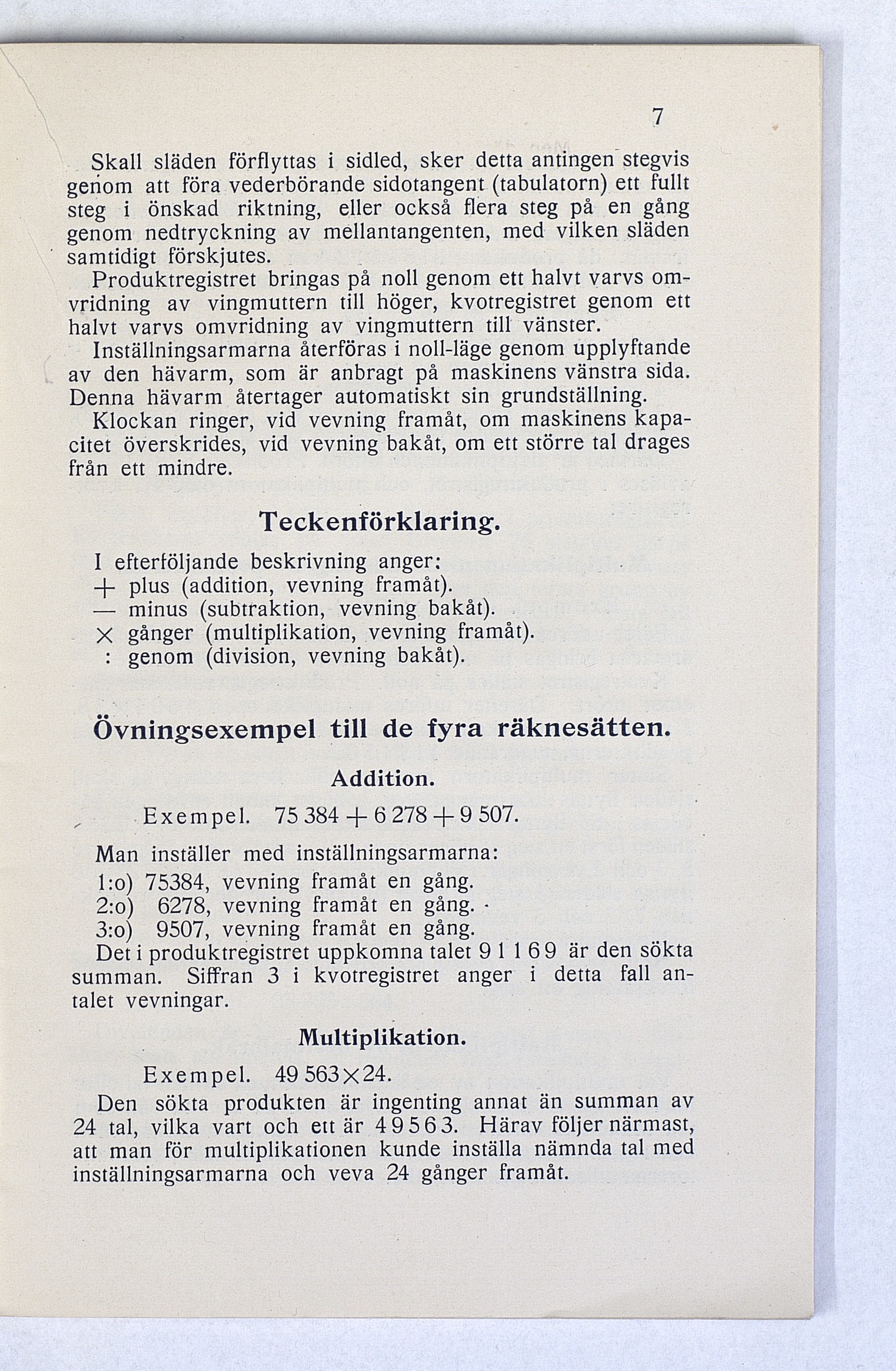

7
Skall släden förflyttas i sidled, sker detta antingen stegvis
genom att föra vederbörande sidotangent (tabulatorn) ett fullt
steg i önskad riktning, eller också flera steg på en gång
genom nedtryckning av mellantangenten, med vilken släden
samtidigt förskjutes.
Produktregistret bringas på noll genom ett halvt varvs om-
vridning av vingmuttern till höger, kvotregistret genom ett
halvt varvs omvridning av vingmuttern till vänster.
Inställningsarmarna återföras i noll-läge genom upplyftande
av den hävarm, som är anbragt på maskinens vänstra sida.
Denna hävarm återtager automatiskt sin grundställning.
Klockan ringer, vid vevning framåt, om maskinens kapa-
citet överskrides, vid vevning bakåt, om ett större tal dragés
från ett mindre.
Teckenförklaring.
I efterföljande beskrivning anger:
+ plus (addition, vevning framåt).
— minus (subtraktion, vevning bakåt).
X gånger (multiplikation, vevning framåt).
: genom (division, vevning bakåt).
Övningsexempel till de fyra räknesätten.
Addition.
E x e m p e l . 75 384 + 6 278 + 9 507.
Man inställer med inställningsarmarna:
l:o) 75384, vevning framåt en gång.
2:o) 6278, vevning framåt en gång. •
3:o) 9507, vevning framåt en gång.
Det i produktregistret uppkomna talet 9 1 1 6 9 är den sökta
summan. Siffran 3 i kvotregistret anger i detta fall an-
talet vevningar.
Multiplikation.
E x e m p e l . 49 5 6 3 x 2 4 .
Den sökta produkten är ingenting annat än summan av
24 tal, vilka vart och ett är 4 9 5 6 3 . Härav följer närmast,
att man för multiplikationen kunde inställa nämnda tal med
inställningsarmarna och veva 24 gånger framåt.
