det sätt, att lian medelst en särskilt inrättning
kan hållas i en skakande rörelse. De gröfre delarna
blifva härvid liggande på bottnen, och blott det
finare ämnet går igenom. Det är hufvudsakligen de från
sömmarna härstammande trådknutarna, hvilka möjligtvis
icke redan förut vid lumpornas bearbetning blifvit
undanröjda, man här vill uppfånga; ty så vigtigt
det har varit för skräddaren eller sömmerskan
att åstadkomma dessa knutar, lika vigtigt är det
för pappersmakaren att blifva af med dem. Från
knutfångaren, kommer nu pappersmassan i en bred
ström in på den stora messingsduken (4), hvilken,
löpande omkring ett par större valsar, återvänder i
sig sjelf och uppbäres af många tätt intill hvarandra
liggande smala valsar, öfver hvilka den i horisontel
riktning långsamt framskrider. På denna yta utbreder
sig pappersämnet, och på det att
relse, liknande den, som formarens hand meddelar
formen. Följden blir också den samma: då massan
glidit fram ett stycke på sin bana, liknar
den till sammanhang och utseende den, som vid
handarbetet upplägges på filten och pressas; också
här förekommer pressning. Men utom en särskilt
ny maskin har man här ännu ett annat hjelpmedel,
hvilket icke kan åskådliggöras på illustrationen,
nämligen en användning af lufttryck. Framför den
första pressvalsen, på något afstånd från den punkt,
hvarest deckel-remmarne redan hafva vändt om, och det
blifvande papperet blifvit öfverlemnadt åt sig sjelf,
böra vi tänka oss en smal, ofvantill öppen låda,
öfver hvilken väfven med pappersämnet framgår. De der
befintliga två eller tre ledvalsarne ligga i lådan. Ur
det tillslutna rum, som lådan och metallväfven bilda,
drages luften beständigt genom en luft-

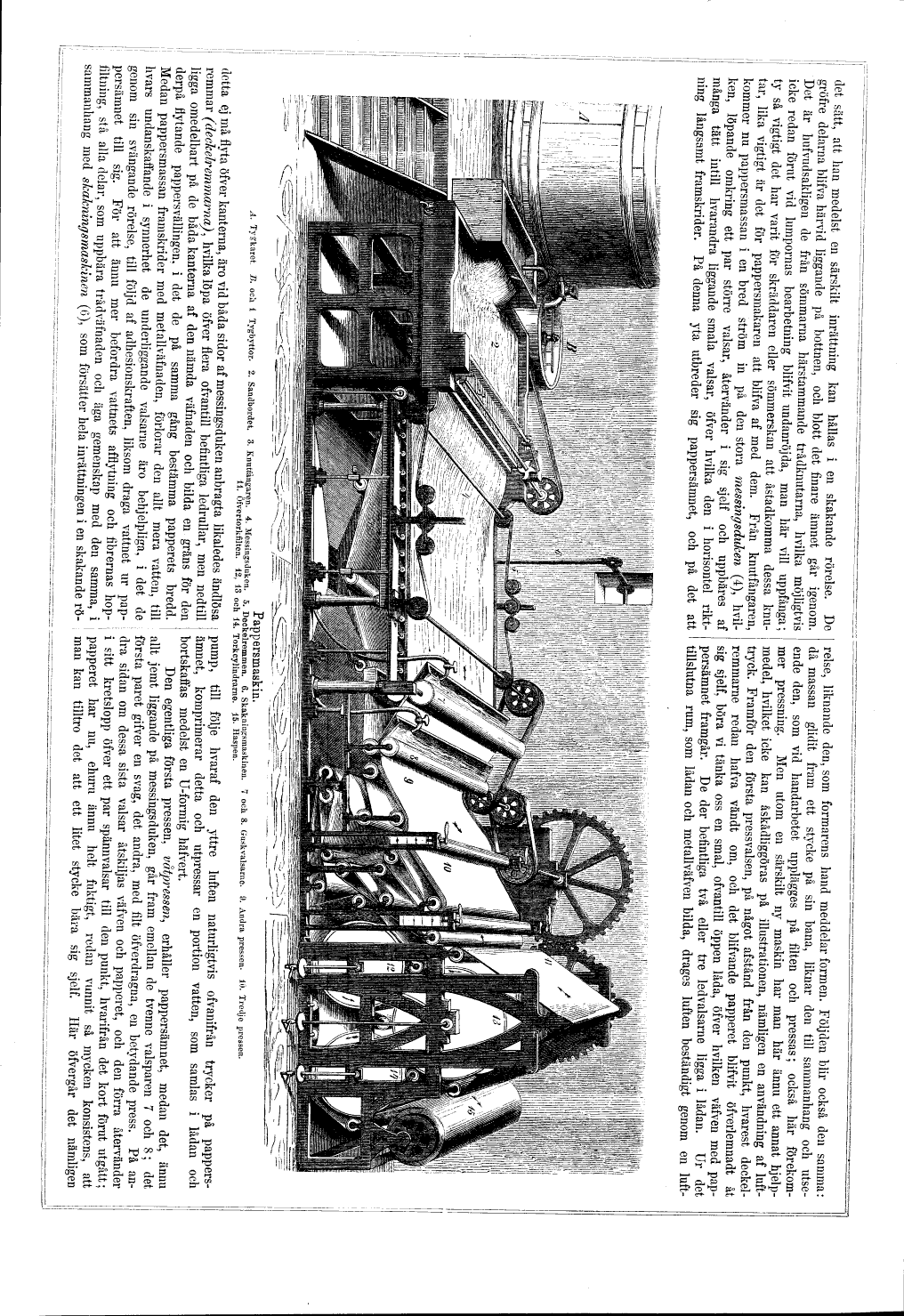

Pappersmaskin,
A. Tygkaret J3. ocli l Tygbyttor.
2. Sandbordet. 3. Knutfångaren. 4. Messingsduken.
5. Deckelremmen. 6. Skakningsmaskinen. 7 och
8. Guskvalsarne.
11. Öfvertorkfilten. 12, 13 och
14. Torkcylindrarne. 15. Haspen.
9. Andra pressen- 10. Tredje pressen.
detta ej må flyta Öfver kanterna, äro vid båda
sidor af messingsduken anbragta likaledes ändlösa
{ remmar (declcelremmarna), hvilka löpa öfver
flera ofvantill befintliga ledrullar, men nedtill
ligga omedelbart på de båda kanterna af den nämda
väfnaden och bilda en gräns för den derpå flytande
pappersvällingen, i det de på samma gång
bestämma papperets bredd. Medan pappersmassan
framskrider med metallväfnaden, förlorar den allt
mera vatten, till hvars undanskaffande i synnerhet
de underliggande valsarne äro behjelpliga, i
det de genom sin svängande rörelse, till följd
af adhesionskraften, liksom draga vattnet ur pap-
i pcrsämnet till sig. För att ännu mer
befordra vattnets afflytning och fibrernas hop-
i filtning, stå alla delar, som uppbära trådväfnaden
och äga gemenskap med den samma, i sammanhang
med skakning s maskinen (ö), som försätter hela
inrättningen i en skakande rö-
i papperslådan och
pump, till följe hvaraf den yttre luften naturligtvis
ofvanifrån trycker ämnet, komprimerar detta och
utpressar en portion vatten, som samlas bortskaffas
medelst en U-formig häfvert.
Den egentliga första pressen, våtpressen, erhåller
pappersämnet, medan det, ännu allt jemt liggande på
messingsduken, går fram emellan de tvenne valsparen
7 och 8; det första paret gifver en svag, det andra,
med filt öfverdragna, en betydande press. På andra
sidan om dessa sista valsar åtskiljas väfven och
papperet, och den förra återvänder i sitt kretslopp
öfver ett par spännvalsar till den punkt, hvarifrån
det kort förut utgått; papperet har nu, ehuru ännu
helt fuktigt, redan vunnit så mycken konsistens,
att man kan tilltro det att ett litet stycke bära
sig sjelf. Här öfvergår det nämligen
