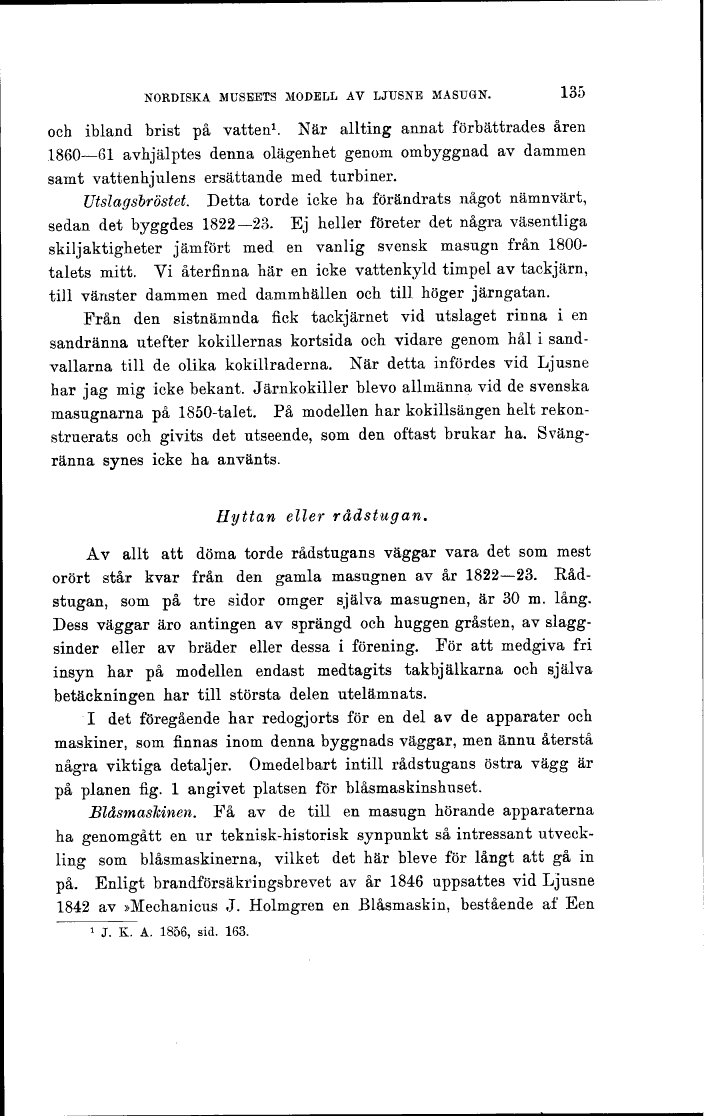

NORDISKA MUSEETS MODELL AV LJUSNE MASUGN. 135
och ibland brist på vatten1. När allting annat förbättrades åren
1860-61 avhjälptes denna olägenhet genom ombyggnad av dammen
samt vattenhjulens ersättande med turbiner.
Utslagsbröstet. Detta torde icke ha förändrats något nämnvärt,
sedan det byggdes 1822-23. Ej heller företer det några väsentliga
skiljaktigheter jämfört med en vanlig svensk masugn från
1800-talets mitt. Vi återfinna här en icke vattenkyld timpel av tackjärn,
tiJl vänster dammen med dammhällen och till höger järngatan.
Från den sistnämnda fick tackjärnet vid utslaget rinna i en
sandränna utefter kokillernas kortsida och vidare genom hål i
sandvallarna till de olika kokillraderna. När detta infördes vid Ljusne
har jag mig icke bekant. Järnkokiller blevo allmänna vid de svenska
masugnarna på 1850-talet. På modellen har kokillsängen helt
rekonstruerats och givits det utseende, som den oftast brukar ha.
Svang-ränna synes icke ha använts.
Hyttan eller rådstugan.
Av allt att döma torde rådstugans väggar vara det som mest
orört står kvar från den gamla masugnen av år 1822-23.
Rådstugan, som på tre sidor omger själva masugnen, är 30 m. lång.
Dess väggar äro antingen av sprängd och huggen gråsten, av slagg
-sinder eller av bräder eller dessa i förening. För att medgiva fri
insyn har på modellen endast medtagits takbjälkarna och själva
betäckningen har till största delen utelämnats.
I det föregående har redogjorts för en del av de apparater och
maskiner, som finnas inom denna byggnads väggar, men ännu återstå
några viktiga detaljer. Omedelbart intill rådstugans östra vägg är
på planen fig. l angivet platsen för blåsmaskinshuset.
Blåsmasldnen. Få av de till en masugn hörande apparaterna
ha genomgått en ur teknisk-historisk synpunkt så intressant
utveckling som blåsmaskinerna, vilket det här bleve för långt att gå in
på. Enligt brandförsäkringsbrevet av år 1846 uppsattes vid Ljusne
1842 av »Mechanicus J. Holmgren en Blåsmaskin, bestående af Een
1 J. K. A. 1856, sid. 163.
