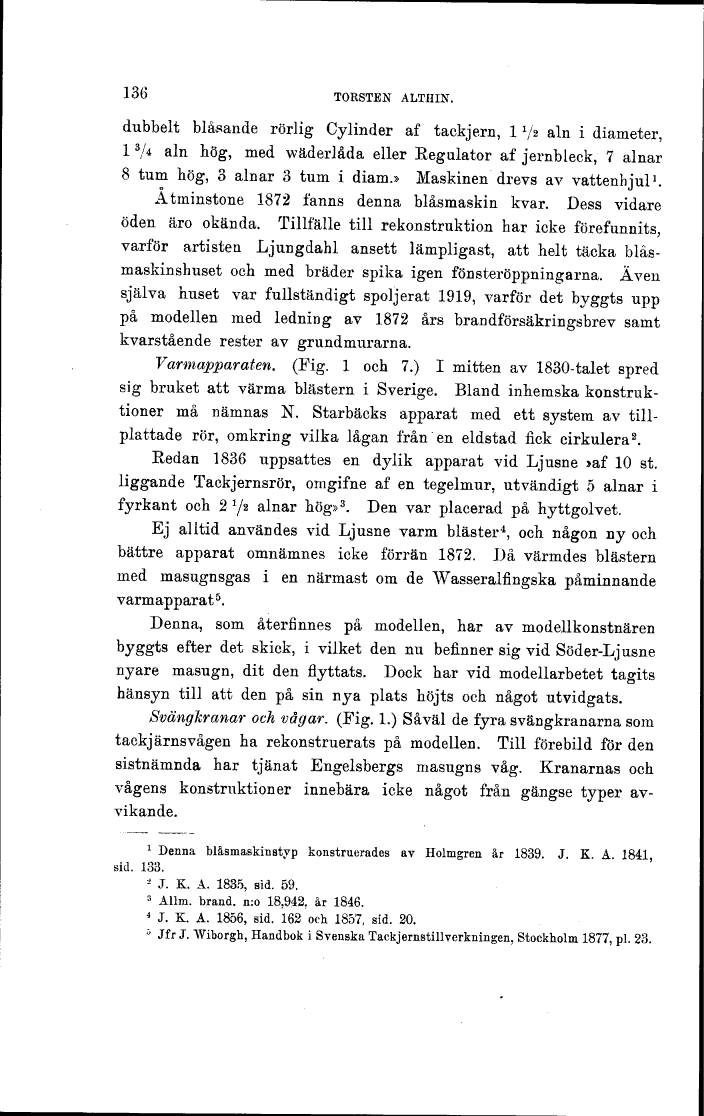

136 TORSTEN ALTHIN.
dubbelt blåsande rörlig Cylinder af tackjern, l V2 aln i diameter,
l3/4 aln hög, med wäderlåda eller Regulator af jernblock, 7 alnar
8 tum hög, o alnar 3 tum i diam.» Maskinen drevs av vattenhjul1.
o
Åtminstone 1872 fanns denna blåsmaskin kvar. Dess vidare
öden äro okända. Tillfälle till rekonstruktion har icke förefunnits,
varför artisten Ljungdahl ansett lämpligast, att helt täcka
blås-maskinshuset och med bräder spika igen fönsteröppningarna. Även
själva huset var fullständigt spoljerat 1919, varför det byggts upp
på modellen med ledning av 1872 års brandförsäkringsbrev samt
kvarstående rester av grundmurarna.
Varmapparaten. (Fig. l och 7.) I mitten av 1830-talet spred
sig bruket att värma blästern i Sverige. Bland inhemska
konstruktioner må nämnas N. Starbäcks apparat med ett system av
tillplattade rör, omkring vilka lågan från en eldstad fick cirkulera2.
Redan 1836 uppsattes en dylik apparat vid Ljusne »af 10 st.
liggande Tackjernsrör, omgifne af en tegelmur, utvändigt 5 alnar i
fyrkant och 2 1/2 alnar hög»3. Den var placerad på hyttgolvet.
Ej alltid användes vid Ljusne varm bläster4, och någon ny och
bättre apparat omnämnes icke förrän 1872. Då värmdes blästern
med masugnsgas i en närmast om de Wasseralfingska påminnande
varmapparat5.
Denna, som återfinnes på modellen, har av modellkonstnären
byggts efter det skick, i vilket den nu befinner sig vid Söder-Ljusne
nyare masugn, dit den flyttats. Dock har vid modellarbetet tagits
hänsyn till att den på sin nya plats höjts och något utvidgats.
Svängkranar och vågar. (Fig. 1.) Såväl de fyra svängkranarna som
tackjärns vågen ha rekonstruerats på modellen. Till förebild för den
sistnämnda har tjänat Engelsbergs masugns våg. Kranarnas och
vågens konstruktioner innebära icke något från gängse typer
avvikande.
1 Denna blåsmaskinstyp konstruerades av Holmgren år 1839. J. K. A. 1841,
sid. 133.
’-’ J. K. A. 1835, sid. 59.
3 Allm. brand. n:o 18,942. år 1846.
4 J. K. A. 1856, sid. 162 och 1857, sid. 20.
5 Jfr J. Wiborgh, Handbok i Svenska Tackjärnstillverkningen, Stockholm 1877, pl. 23.
