NORDISKA MUSEETS MODELL AV LJUSNE MASUGN.
137

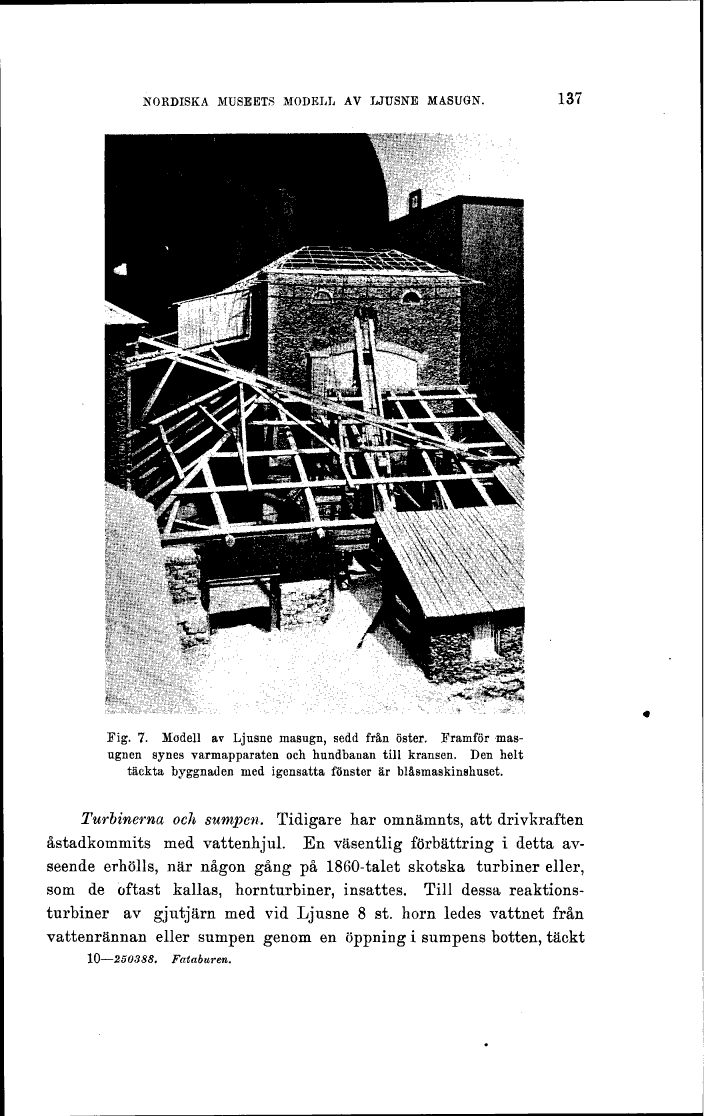

Fig. 7. Modell av Ljusne masugn, sedd från öster. Framför
masugnen synes varmapparaten och hundbanan till kransen. Den helt
täckta byggnaden med igensatta fönster är blåsmaskinahuset.
Turbinerna och sumpen. Tidigare har omnämnts, att drivkraften
åstadkommits med vattenhjul. En väsentlig förbättring i detta
avseende erhölls, när någon gång på 1860-talet skotska turbiner eller,
som de oftast kallas, hornturbiner, insattes. Till dessa
reaktions-turbiner av gjutjärn med vid Ljusne 8 st. horn ledes vattnet från
vattenrännan eller sumpen genom en öppning i sumpens botten, täckt
10-250388. Fataburen.
