undersøisk Telegrafi hævet til en Kjendsgjerning. Principet for
Konstruktionen af denne Traad var saa heldigt, at det er fulgt
ved Fabrikationen af alle efterfølgende submarine Traade, og ikkun
faa Forbedringer ere senere indførte.

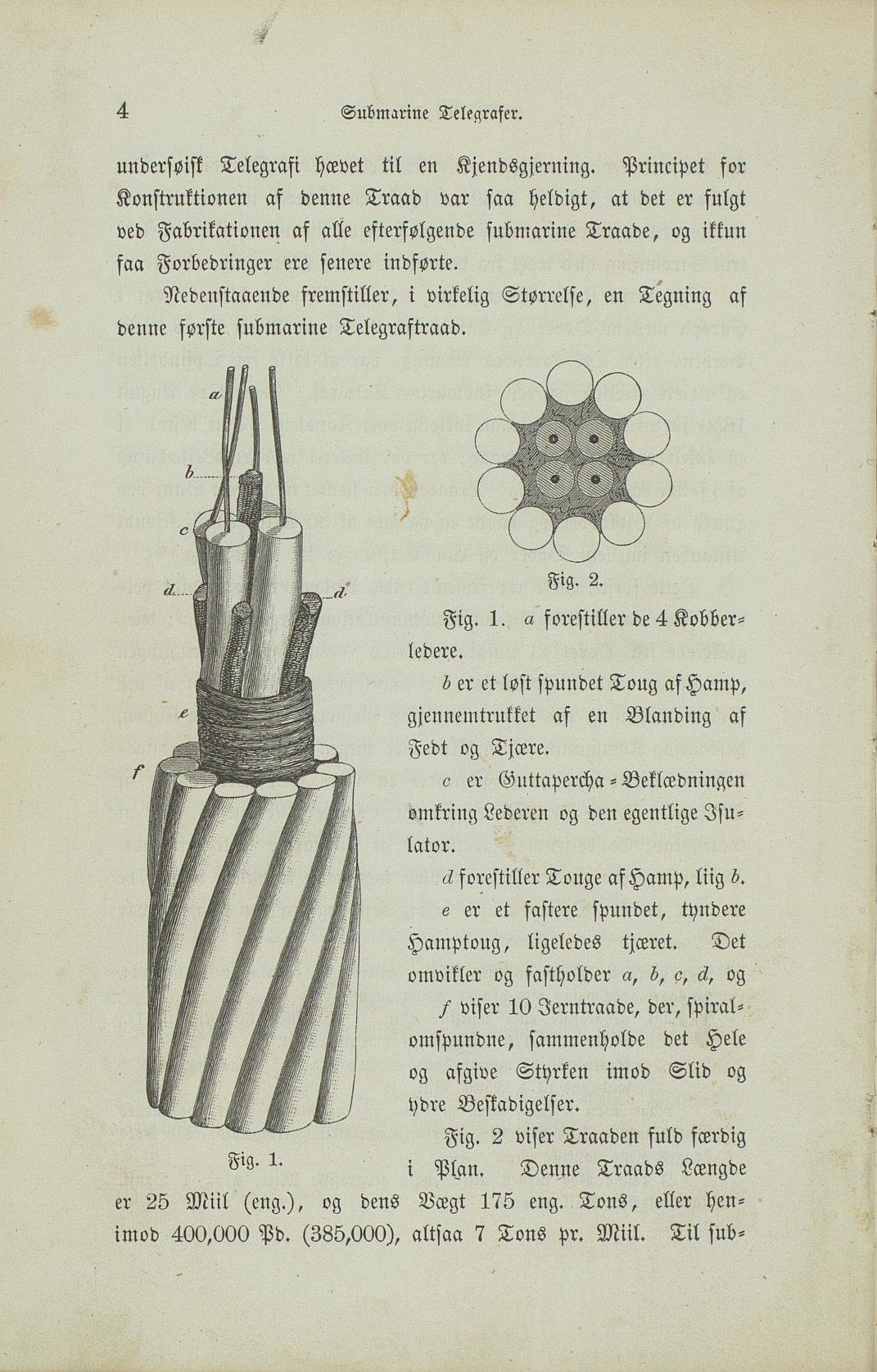

Nedenstaaende fremstiller, i virkelig Størrelse, en Tegning af
denne første submarine Telegraftraad.

Fig. 1.

Fig. 1. a forestiller de 4 Kobberledere.

b er et løst spundet Toug af Hamp,
gjennemtrukket af en Blanding af
Fedt og Tjære.

c er Guttapercha-Beklædningen
omkring Lederen og den egentlige Isulator.

d forestiller Touge af Hamp, liig b.

e er et fastere spundet, tyndere
Hamptoug, ligeledes tjæret. Det
omvikler og fastholder a, b, c, d, og

f viser 10 Jerntraade, der,
spiralomspundne, sammenholde det Hele
og afgive Styrken imod Slid og
ydre Beskadigelser.

Fig. 2.

Fig. 2 viser Traaden fuld færdig
i Plan. Denne Traads Længde
er 25 Miil (eng.), og dens Vægt 175 eng. Tons, eller
henimod 400,000 Pd. (385,000), altsaa 7 Tons pr. Miil. Til
