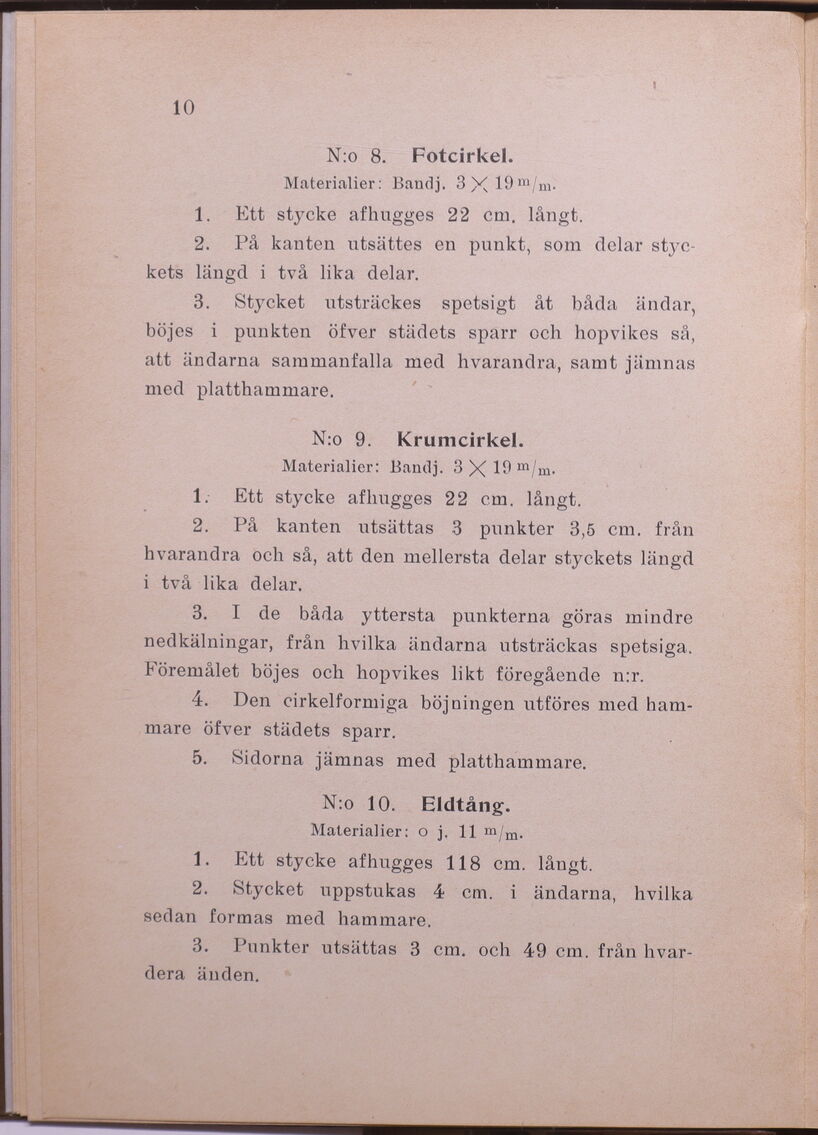

Full resolution (JPEG) - On this page / på denna sida - A. Smides-serien - 8. Fotcirkel - 9. Krumcirkel - 10. Eldtång
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
10
N:o 8. Fotcirkel.
Materialier: Bandj. 3Xl9m/m.
1. Ett stycke afhugges 22 cm. långt.
2. På kanten utsättes en punkt, som delar
styckets längd i två lika delar.
3. Stycket utsträckes spetsigt åt båda ändar,
böjes i punkten öfver städets spärr och hopvikes så,
att ändarna sammanfalla med hvarandra, samt jämnas
med platthammare.
N:o 9. Krumcirkel.
Materialier: Bandj. 3 X 19 m/m.
1; Ett stycke afhugges 22 cm. långt.
2. På kanten utsättas 3 punkter 3,5 cm. från
hvarandra och så, att den mellersta delar styckets längd
i två lika delar.
3. I de båda yttersta punkterna göras mindre
nedkälningar, från hvilka ändarna utsträckas spetsiga.
Föremålet böjes och hopvikes likt föregående n:r.
4. Den cirkelformiga böjningen utföres med
hammare öfver städets spärr.
5. Sidorna jämnas med platthammare.
N:o 10. Eldtång.
Materialier: o j. 11 m/m.
1. Ett stycke afhugges 118 cm. långt.
2. Stycket uppstukas 4 cm. i ändarna, hvilka
sedan formas med hammare.
3. Punkter utsättas 3 cm. och 49 cm. från
hvardera änden.
