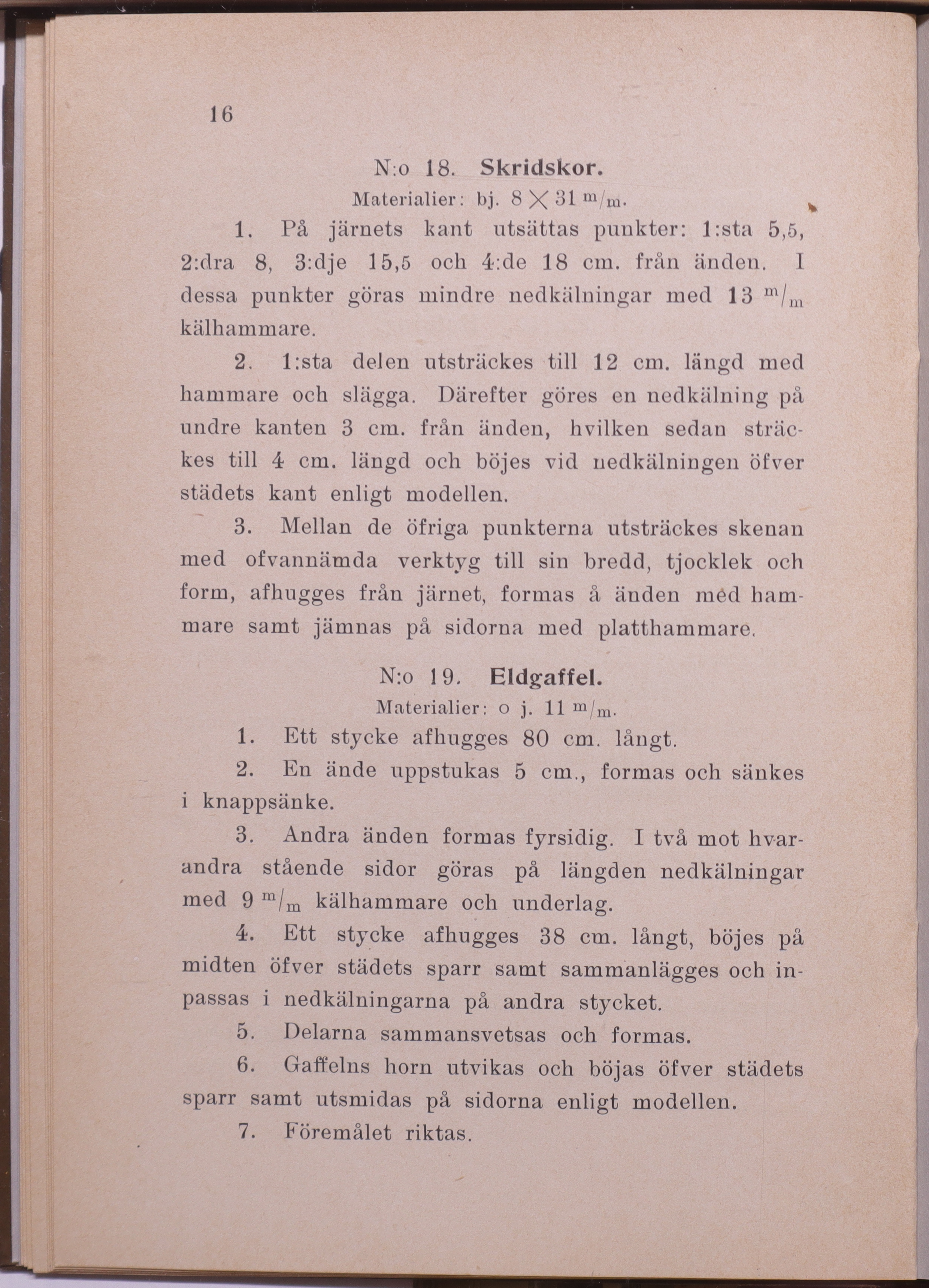

16
N:o 18. Skridskor.
Materialier: bj. 8 X 31 m/m. v
1. På järnets kant utsättas punkter: l:sta 5,5,
2:dra 8, 3:dje 15,5 och 4:de 18 cm. från änden. I
dessa punkter göras mindre nedkälningar med 13 m/m
kälhammare.
2. l:sta delen utsträckes till 12 cm. längd med
hammare och slägga. Därefter göres en nedkälning på
undre kanten 3 cm. från änden, hvilken sedan
sträckes till 4 cm. längd och böjes vid nedkälningen öfver
städets kant enligt modellen.
3. Mellan de öfriga punkterna utsträckes skenan
med ofvannämda verktyg till sin bredd, tjocklek och
form, afhugges från järnet, formas å änden méd
hammare samt jämnas på sidorna med platthammaré.
N:o 19. Eldgaffel.
Materialier: o j. 11 m/m-
1. Ett stycke afhugges 80 cm. långt.
2. En ände uppstukas 5 cm., formas och sänkes
i knappsänke.
3. Andra änden formas fyrsidig. I två mot
hvarandra stående sidor göras på längden nedkälningar
med 9 m/m kälhammare och underlag.
4. Ett stycke afhugges 38 cm. långt, böjes på
midten öfver städets spärr samt sammanlägges och
inpassas i nedkälningarna på andra stycket.
5. Delarna sammansvetsas och formas.
6. Gaffelns horn utvikas och böjas öfver städets
spärr samt utsmidas på sidorna enligt modellen.
7. Föremålet riktas.
