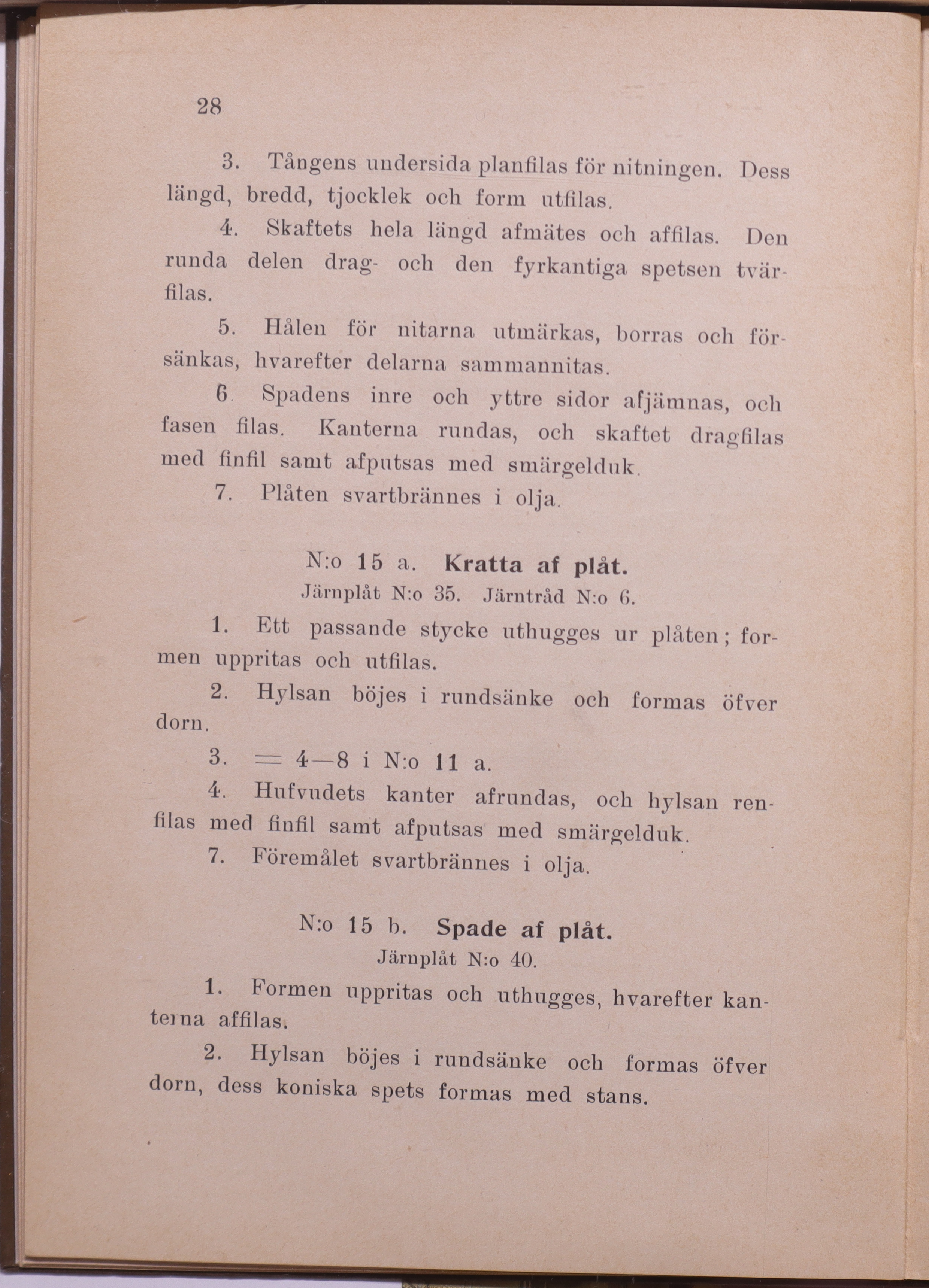

28
3. Tångens undersida planfilas för nitningen. Dess
längd, bredd, tjocklek ocli form utfilas.
4. Skaftets hela längd afmätes och affilas. Den
runda delen drag- och den fyrkantiga spetsen
tvärfilas.
5. Hålen för nitarna utmärkas, borras och
försänkas, hvarefter delarna sammannitas.
6. Spadens inre och yttre sidor af jämnas, och
fasen filas. Kanterna rundas, och skaftet dragfilas
med finfil samt af putsas med smärgelduk.
7. Plåten svartbrännes i olja.
N:o 15 a. Kratta af plåt.
Järnplåt N:o 35. Järntråd N:o 6.
1. Ett passande stycke uthugges ur plåten;
formen uppritas och utfilas.
2. Hylsan böjes i rundsänke och formas öfver
dorn.
3. = 4—8 i N:o 11 a.
4. Hufvudets kanter afrundas, och hylsan
renfilas med finfil samt afputsas med smärgelduk.
7. Föremålet svartbrännes i olja.
N:o 15 b. Spade af plåt.
Järnplåt N:o 40.
1. Formen uppritas och ufchugges, hvarefter
kanterna affilasi
2. Hylsan böjes i rundsänke och formas öfver
dorn, dess koniska spets formas med stans.
B
