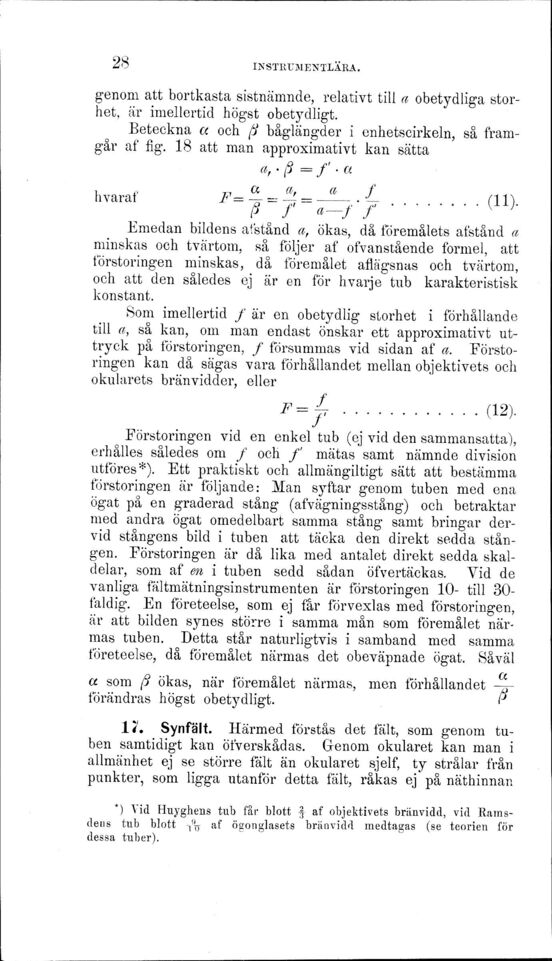

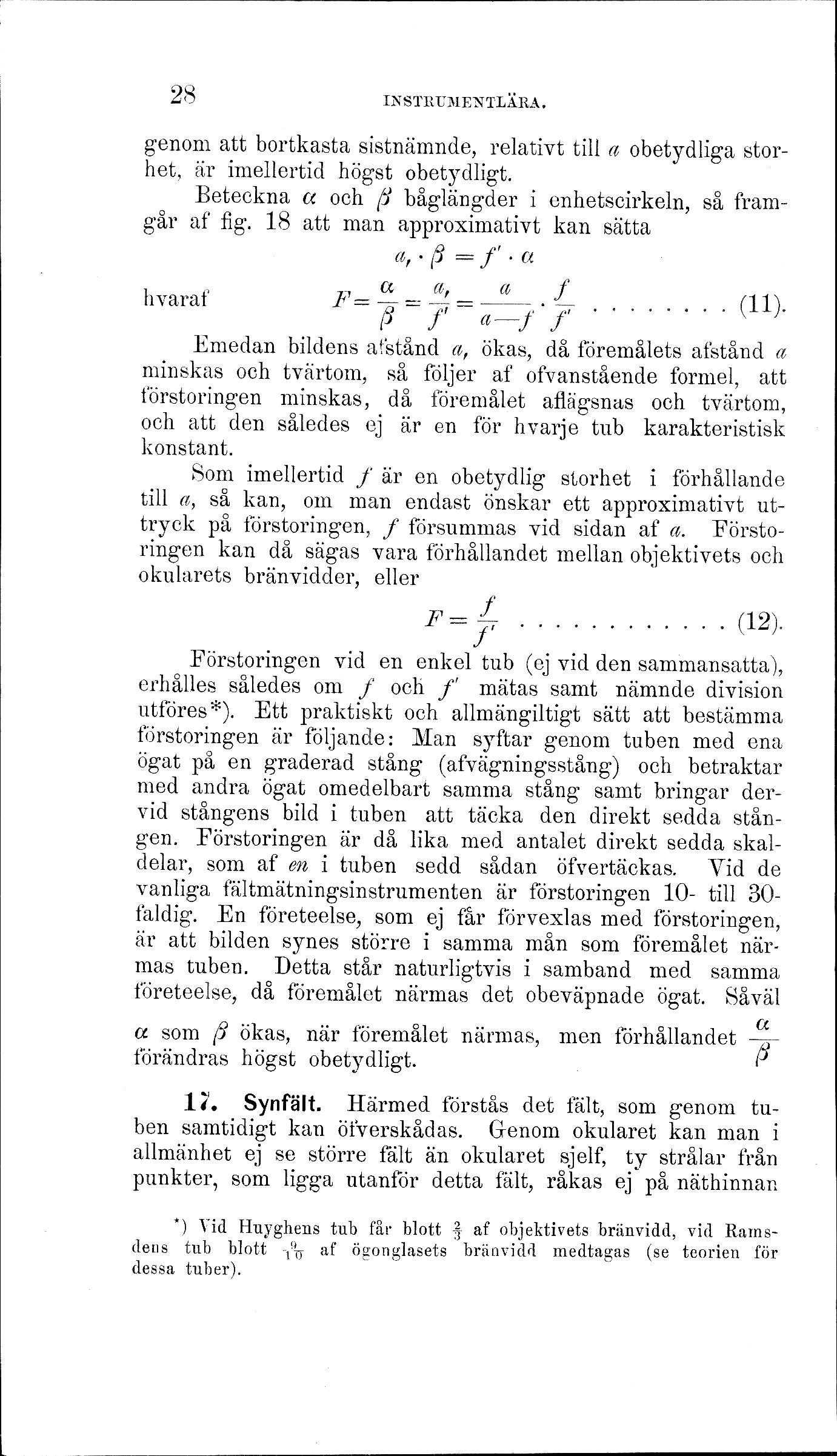

genom att bortkasta sistnämnde, relativt till a obetydliga
storhet, är imellertid högst obetydligt.
Beteckna α och β båglängder i enhetscirkeln, så
framgår af fig. 18 att man approximativt kan sätta
a͵ · β = f′· α
hvaraf F = α∕β = a͵∕f′ = [a∕(a - f)] · (f∕f′) ........ (11).
Emedan bildens afstånd a͵ ökas, då föremålets afstånd a
minskas och tvärtom, så följer af ofvanstående formel, att
förstoringen minskas, då föremålet aflägsnas och tvärtom,
och att den således ej är en för hvarje tub karakteristisk
konstant.
Som imellertid f är en obetydlig storhet i förhållande
till a, så kan, om man endast önskar ett approximativt
uttryck på förstoringen, f försummas vid sidan af a.
Förstoringen kan då sägas vara förhållandet mellan objektivets och
okularets bränvidder, eller
F = f∕f′ ............ (12).
Förstoringen vid en enkel tub (ej vid den sammansatta),
erhålles således om f och f′ mätas samt nämnde division
utföres[1]. Ett praktiskt och allmängiltigt sätt att bestämma
förstoringen är följande: Man syftar genom tuben med ena
ögat på en graderad stång (afvägningsstång) och betraktar
med andra ögat omedelbart samma stång samt bringar
dervid stångens bild i tuben att täcka den direkt sedda
stången. Förstoringen är då lika med antalet direkt sedda
skaldelar, som af en i tuben sedd sådan öfvertäckas. Vid de
vanliga fältmätningsinstrumenten är förstoringen 10- till
30-faldig. En företeelse, som ej får förvexlas med förstoringen,
är att bilden synes större i samma mån som föremålet
närmas tuben. Detta står naturligtvis i samband med samma
företeelse, då föremålet närmas det obeväpnade ögat. Såväl
α som β ökas, när föremålet närmas, men förhållandet
α/β förändras högst obetydligt.
17. Synfält. Härmed förstås det fält, som genom
tuben samtidigt kan öfverskådas. Genom okularet kan man i
allmänhet ej se större fält än okularet sjelf, ty strålar från
punkter, som ligga utanför detta fält, råkas ej på näthinnan
