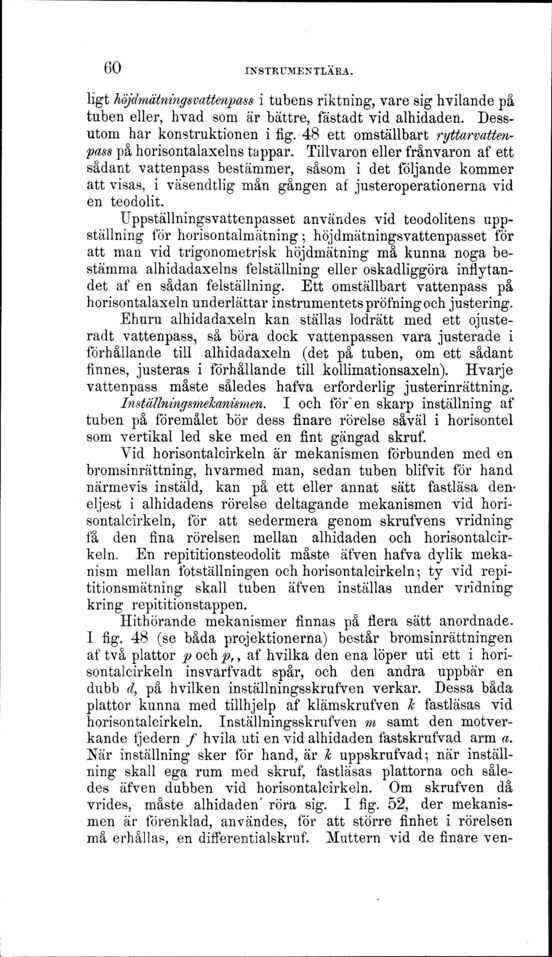

känsligt höjdmätningsvattenpass i tubens riktning, vare sig hvilande på
tuben eller, hvad som är bättre, fästadt vid alhidaden.
Dessutom har konstruktionen i fig. 48 ett omställbart
ryttarvattenpass på horisontalaxelns tappar. Tillvaron eller frånvaron af ett
sådant vattenpass bestämmer, såsom i det följande kommer
att visas, i väsendtlig mån gången af justeroperationerna vid
en teodolit.
Uppställningsvattenpasset användes vid teodolitens
uppställning för horisontalmätning; höjdmätningsvattenpasset för
att man vid trigonometrisk höjdmätning må kunna noga
bestämma alhidadaxeln felställning eller oskadliggöra
inflytandet af en sådan felställning. Ett omställbart vattenpass på
horisontalaxeln underlättar instrumentets pröfning och justering.
Ehuru alhidadaxeln kan ställas lodrätt med ett
ojusteradt vattenpass, så böra dock vattenpassen vara justerade i
förhållande till alhidadaxeln (det på tuben, om ett sådant
finnes, justeras i förhållande till kollimationsaxeln). Hvarje
vattenpass måste således hafva erforderlig justerinrättning.
Inställningsmekanismen. I och för en skarp inställning af
tuben på föremålet bör dess finare rörelse såväl i horisontel
som vertikal led ske med en fint gängad skruf.
Vid horisontalcirkeln är mekanismen förbunden med en
bromsinrättning, hvarmed man, sedan tuben blifvit för hand
närmevis instäld, kan på ett eller annat sätt fastläsa
den eljest i alhidadens rörelse deltagande mekanismen vid
horisontalcirkeln, för att sedermera genom skrufvens vridning
få den fina rörelsen mellan alhidaden och
horisontalcirkeln. En repititionsteodolit måste äfven hafva dylik
mekanism mellan fotställningen och horisontalcirkeln; ty vid
repititionsmätning skall tuben äfven inställas under vridning
kring repititionstappen.
Hithörande mekanismer finnas på flera sätt anordnade,
I fig. 48 (se båda projektionerna) består bromsinrättningen
af två plattor p och p͵, af hvilka den ena löper uti ett i
horisontalcirkeln insvarfvadt spår, och den andra uppbär en
dubb d, på hvilken inställningsskrufven verkar. Dessa båda
plattor kunna med tillhjelp af klämskrufven k fastläsas vid
horisontalcirkeln. Inställningsskrufven m samt den
motverkande fjedern f hvila uti en vid alhidaden fastskrufvad arm a.
När inställning sker för hand, är k uppskrufvad; när
inställning skall ega rum med skruf, fastläsas plattorna och
således äfven dubben vid horisontalcirkeln. Om skrufven då
vrides, måste alhidaden röra sig. I fig. 52, der
mekanismen är förenklad, användes, för att större finhet i rörelsen
må erhållas, en differentialskruf. Muttern vid de finare
