och ökar eller minskar härmed höjd- eller zenitvinkeln,
allt efter som vattenpasset angifvit att alhidadaxeln lutar
åt ena eller andra hållet. Af fig. 66 framgår, att φ
adderas till zenitvinkeln och subtraheras från höjdvinkeln,
när alhidadaxeln lutar mot signalen, och att förhållandet blir
omvändt, då den lutar från signalen. Som vertikalvinklar
alltid mätas i två lägen, så behöfvas inga särskilda
operationer för mätning af φ.

2) Man mäter i två lägen och bringar för hvardera
läget, sedan tuben blifvit instäld i syftplanet,
höjdmätningsvattenpasset att spela in. Med ledning af fig. 67 och 68
kan lätt bevisas, att höjdvinkeln v erhålles oberoende af φ
ur det aritmetiska mediet mellan de båda aflästa vinklarne
w och .

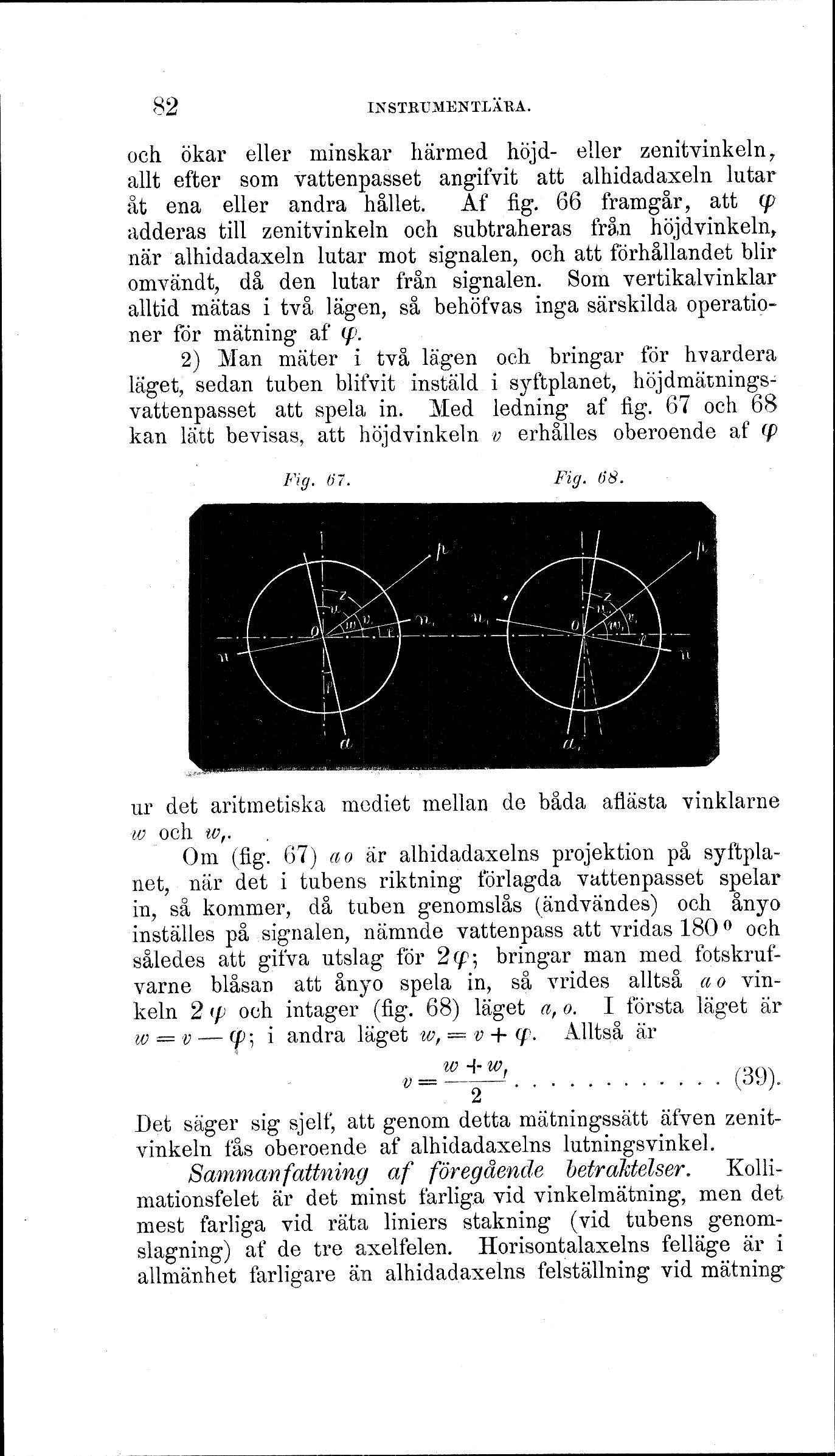

Fig. 67. Fig. 68.
illustration placeholder


Om (fig. 67) a o är alhidadaxelns projektion på
syftplanet, när det i tubens riktning förlagda vattenpasset spelar
in, så kommer, då tuben genomslås (ändvändes) och ånyo
inställes på signalen, nämnde vattenpass att vridas 180° och
således att gifva utslag för 2φ; bringar man med
fotskrufvarne blåsan att ånyo spela in, så vrides alltså a o
vinkeln 2φ och intager (fig. 68) läget a͵ o. I första läget är
w = vφ; i andra läget = v + φ. Alltså är

        v = ( w + ) / 2 ............ (39).

Det säger sig sjelf, att genom detta mätningssätt äfven
zenitvinkeln fås oberoende af alhidadaxelns lutningsvinkel.

Sammanfattning af föregående betraktelser.
Kollimationsfelet är det minst farliga vid vinkelmätning, men det
mest farliga vid räta liniers stakning (vid tubens
genomslagning) af de tre axelfelen. Horisontalaxelns felläge är i
allmänhet farligare än alhidadaxelns felställning vid mätning
