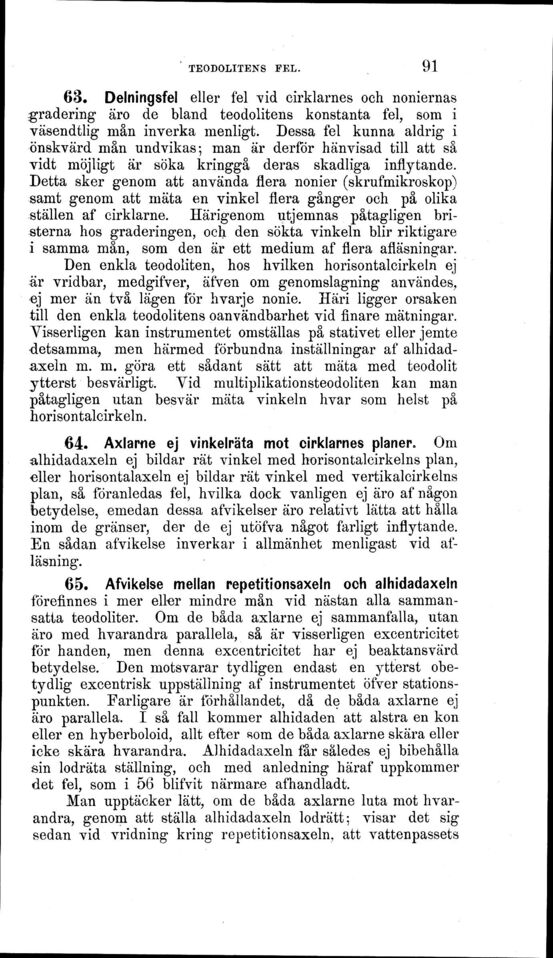

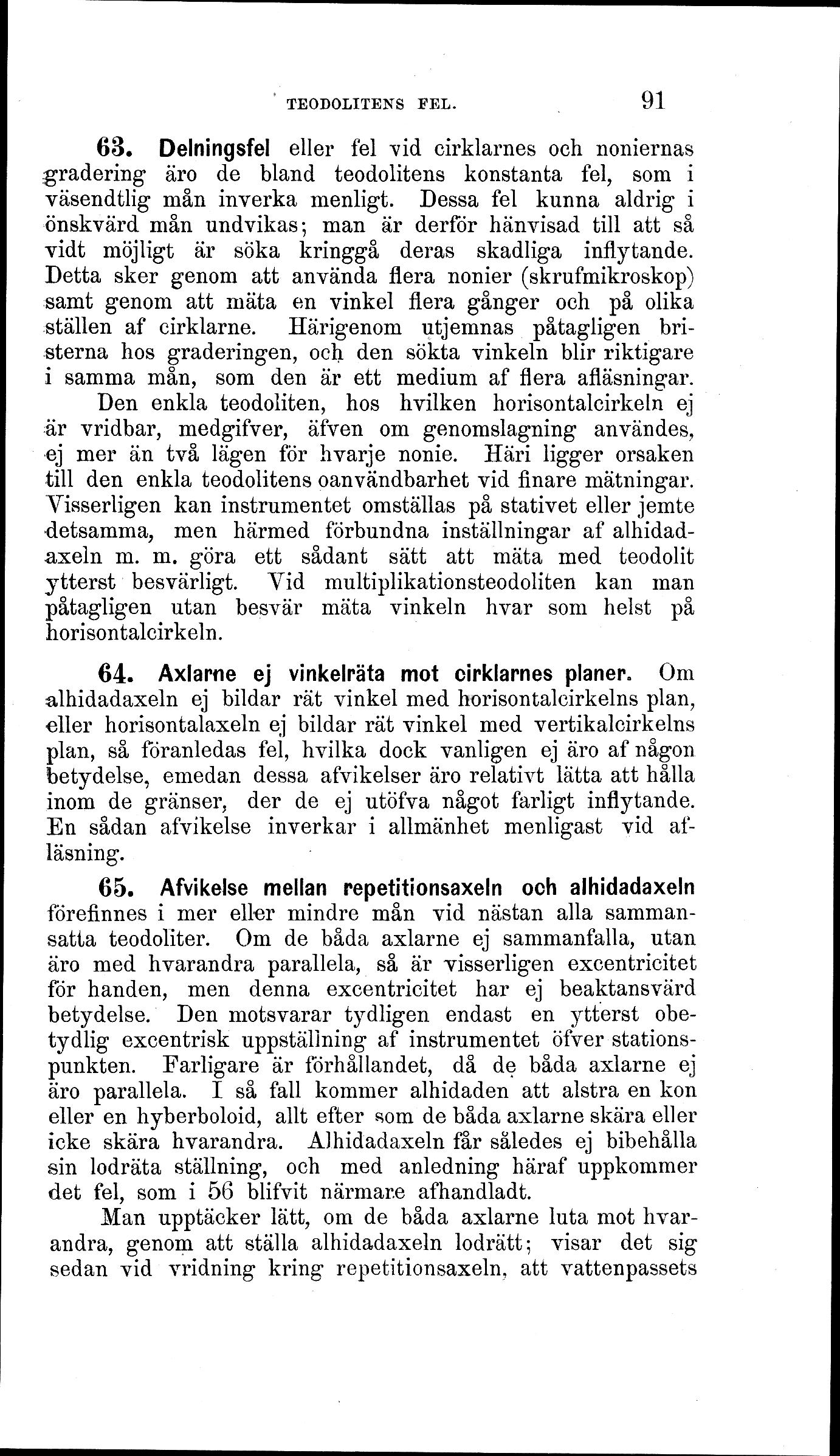

63. Delningsfel eller fel vid cirklarnes och noniernas
gradering äro de bland teodolitens konstanta fel, som i
väsendtlig mån inverka menligt. Dessa fel kunna aldrig i
önskvärd mån undvikas; man är derför hänvisad till att så
vidt möjligt är söka kringgå deras skadliga inflytande.
Detta sker genom att använda flera nonier (skrufmikroskop)
samt genom att mäta en vinkel flera gånger och på olika
ställen af cirklarne. Härigenom utjemnas påtagligen
bristerna hos graderingen, och den sökta vinkeln blir riktigare
i samma mån, som den är ett medium af flera afläsningar.
Den enkla teodoliten, hos hvilken horisontalcirkein ej
är vridbar, medgifver, äfven om genomslagning användes,
ej mer än två lägen för hvarje nonie. Häri ligger orsaken
till den enkla teodolitens oanvändbarhet vid finare mätningar.
Visserligen kan instrumentet omställas på stativet eller jemte
detsamma, men härmed förbundna inställningar af
alhidadaxeln m. m. göra ett sådant sätt att mäta med teodolit
ytterst besvärligt. Vid multiplikationsteodoliten kan man
påtagligen utan besvär mäta vinkeln hvar som helst på
horisontalcirkeln.
64. Axlarne ej vinkelräta mot cirklarnes planer. Om
alhidadaxeln ej bildar rät vinkel med horisontalcirkelns plan,
eller horisontalaxeln ej bildar rät vinkel med vertikalcirkelns
plan, så föranledas fel, hvilka dock vanligen ej äro af någon
betydelse, emedan dessa afvikelser äro relativt lätta att hålla
inom de gränser, der de ej utöfva något farligt inflytande.
En sådan afvikelse inverkar i allmänhet menligast vid
afläsning.
65. Afvikelse mellan repetitionsaxeln och alhidadaxeln
förefinnes i mer eller mindre mån vid nästan alla
sammansatta teodoliter. Om de båda axlarne ej sammanfalla, utan
äro med hvarandra parallela, så är visserligen excentricitet
för handen, men denna excentricitet har ej beaktansvärd
betydelse. Den motsvarar tydligen endast en ytterst
obetydlig excentrisk uppställning af instrumentet öfver
stationspunkten. Farligare är förhållandet, då de båda axlarne ej
äro parallela. I så fall kommer alhidaden att alstra en kon
eller en hyberboloid, allt efter som de båda axlarne skära eller
icke skära hvarandra. Alhidadaxeln får således ej bibehålla
sin lodräta ställning, och med anledning häraf uppkommer
det fel, som i 56 blifvit närmare afhandladt.
Man upptäcker lätt, om de båda axlarne luta mot
hvarandra, genom att ställa alhidadaxeln lodrätt; visar det sig
sedan vid vridning kring repetitionsaxeln, att vattenpassets
