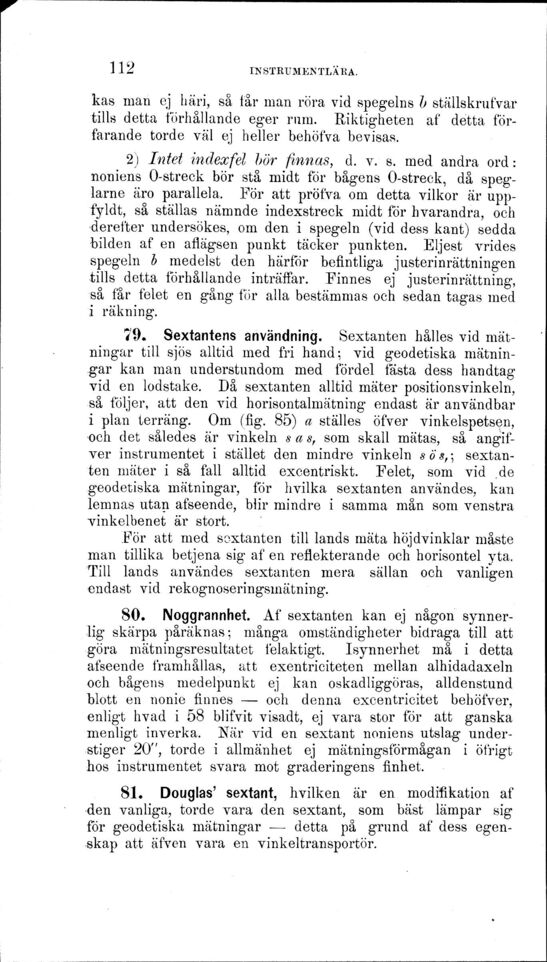

Lyckas man ej häri, så får man röra vid spegelns b ställskrufvar
tills detta förhållande eger rum. Riktigheten af detta
förfarande torde väl ej heller behöfva bevisas.
2) Intet indexfel bör finnas, d. v. s. med andra ord:
noniens 0-streck bör stå midt för bågens 0-streck, då
speglarne äro parallela. För att pröfva om detta vilkor är
uppfyldt, så ställas nämnde indexstreck midt för hvarandra, och
derefter undersökes, om den i spegeln (vid dess kant) sedda
bilden af en aflägsen punkt täcker punkten. Eljest vrides
spegeln b medelst den härför befintliga justerinrättningen
tills detta förhållande inträffar. Finnes ej justerinrättning,
så får felet en gång för alla bestämmas och sedan tagas med
i räkning.
79. Sextantens användning. Sextanten hålles vid
mätningar till sjös alltid med fri hand; vid geodetiska
mätningar kan man understundom med fördel fästa dess handtag
vid en lodstake. Då sextanten alltid mäter positionsvinkeln,
så följer, att den vid horisontalmätning endast är användbar
i plan terräng. Om (fig. 85) a ställes öfver vinkelspetsen,
och det således är vinkeln s a s͵ som skall mätas, så
angifver instrumentet i stället den mindre vinkeln s ö s͵;
Sextanten mäter i så fall alltid excentriskt. Felet, som vid de
geodetiska mätningar, för hvilka sextanten användes, kan
lemnas utan afseende, blir mindre i samma mån som venstra
vinkelbenet är stort.
För att med sextanten till lands mäta höjdvinklar måste
man tillika betjena sig af en reflekterande och horisontel yta,
Till lands användes sextanten mera sällan och vanligen
endast vid rekognoseringsmätning.
80. Noggrannhet. Af sextanten kan ej någon
synnerlig skärpa påräknas; många omständigheter bidraga till att
göra mätningsresultatet felaktigt. Isynnerhet må i detta
afseende framhållas, att exentriciteten mellan alhidadaxeln
och bågens medelpunkt ej kan oskadliggöras, alldenstund
blott en nonie finnes — och denna excentricitet behöfver,
enligt hvad i 58 blifvit visadt, ej vara stor för att ganska
menligt inverka. När vid en sextant noniens utslag
understiger 20″, torde i allmänhet ej mätningsförmågan i öfrigt
hos instrumentet svara mot graderingens finhet.
81. Douglas’ sextant, hvilken är en modifikation af
den vanliga, torde vara den sextant, som bäst lämpar sig
för geodetiska mätningar — detta på grund af dess
egenskap att äfven vara en vinkeltransportör.
