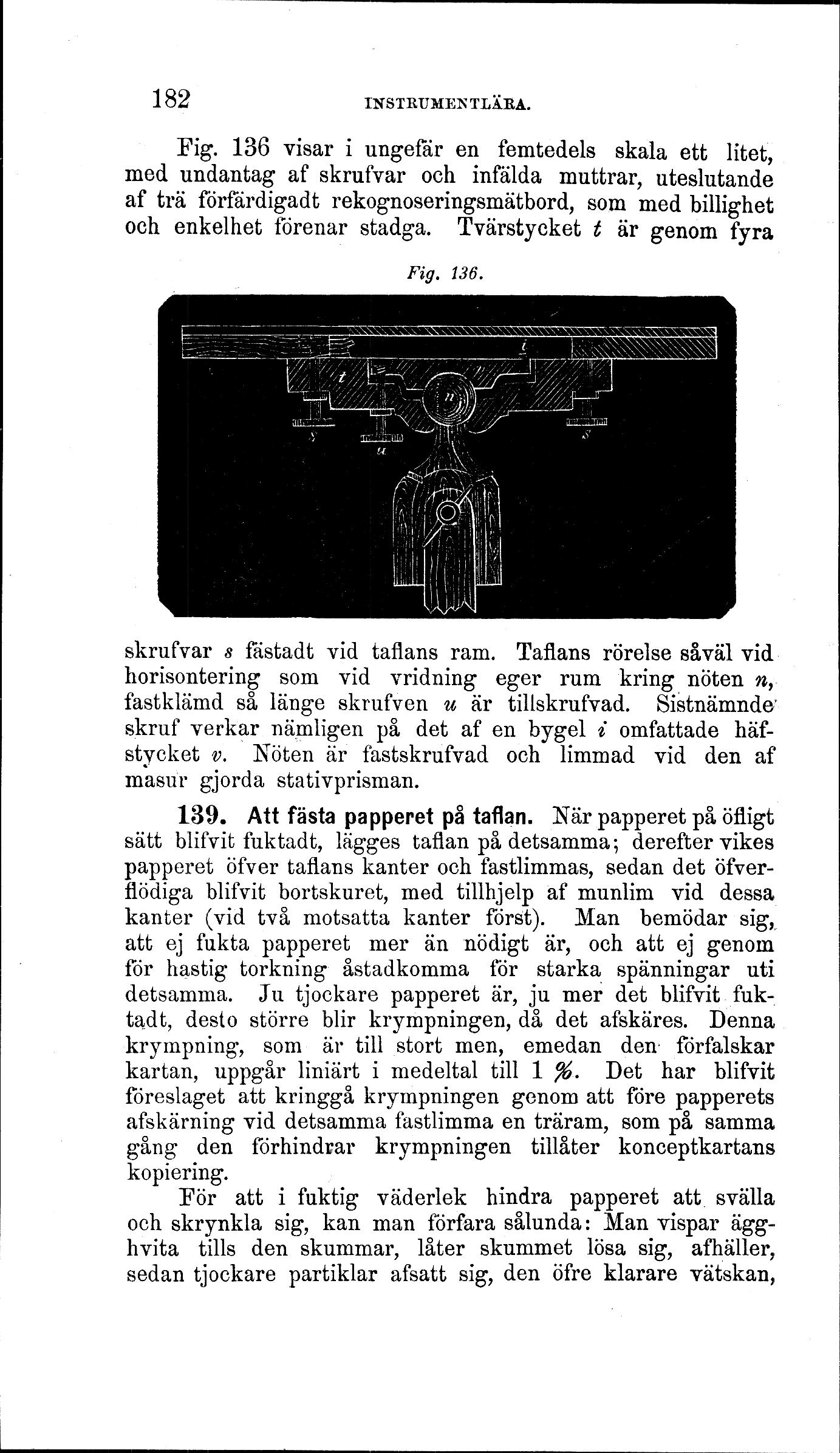

Fig. 136 visar i ungefär en femtedels skala ett litet,
med undantag af skrufvar och infälda muttrar, uteslutande
af trä förfärdigadt rekognoseringsmätbord, som med billighet
och enkelhet förenar stadga. Tvärstycket t är genom fyra
skrufvar s fästadt vid taflans ram. Taflans rörelse såväl vid
horisontering som vid vridning eger rum kring nöten n,
fastklämd så länge skrufven u är tillskrufvad. Sistnämnde
skruf verkar nämligen på det af en bygel i omfattade
häfstycket v. Nöten är fastskrufvad och limmad vid den af
masur gjorda stativprisman.

Fig. 136.
illustration placeholder


139. Att fästa papperet på taflan. När papperet på öfligt
sätt blifvit fuktadt, lägges taflan på detsamma; derefter vikes
papperet öfver taflans kanter och fastlimmas, sedan det
öfverflödiga blifvit bortskuret, med tillhjelp af munlim vid dessa
kanter (vid två motsatta kanter först). Man bemödar sig,
att ej fukta papperet mer än nödigt är, och att ej genom
för hastig torkning åstadkomma för starka spänningar uti
detsamma. Ju tjockare papperet är, ju mer det blifvit
fuktadt, desto större blir krympningen, då det afskäres. Denna
krympning, som är till stort men, emedan den förfalskar
kartan, uppgår liniärt i medeltal till 1 %. Det har blifvit
föreslaget att kringgå krympningen genom att före papperets
afskärning vid detsamma fastlimma en träram, som på samma
gång den förhindrar krympningen tillåter konceptkartans
kopiering.

För att i fuktig väderlek hindra papperet att svälla
och skrynkla sig, kan man förfara sålunda: Man vispar
ägghvita tills den skummar, låter skummet lösa sig, afhäller,
sedan tjockare partiklar afsatt sig, den öfre klarare vätskan,
