Denna skruf, som imellertid ej förmår mäta större
lutningsvinklar, kan äfvefl användas, då man vill med större skärpa
än hvad tuben förmår bestämma afstånd.

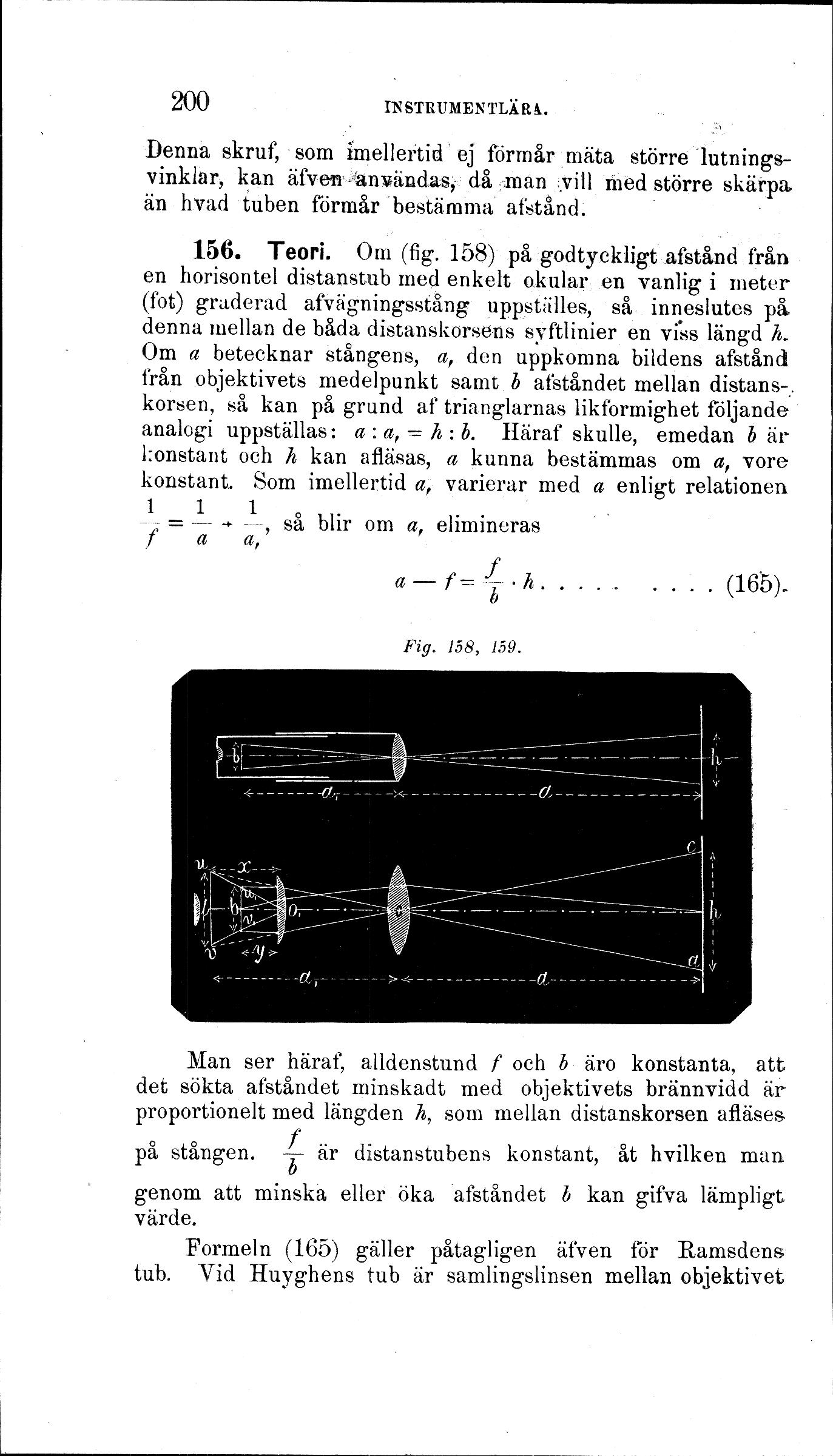

156. Teori. Om (fig. 158) på godtyckligt afstånd från
en horisontel distanstub med enkelt okular en vanlig i meter
(fot) graderad afvägningsstång uppställes, så inneslutes på
denna mellan de båda distanskorsens syftlinier en viss längd h.
Om a betecknar stångens, a͵, den uppkomna bildens afstånd
från objektivets medelpunkt samt b afståndet mellan
distanskorsen, så kan på grund af trianglarnas likformighet följande
analogi uppställas: a∶a͵ = h∶b. Häraf skulle, emedan b är
konstant och h kan afläsas, a kunna bestämmas om a͵, vore
konstant. Som imellertid a͵ varierar med a enligt relationen
1∕f = 1∕a + 1∕a͵ så blir om a͵ elimineras
a − f = (f∕b) ∙ h <sp>.........<sp> (165).
Fig. 158, 159.
 |
