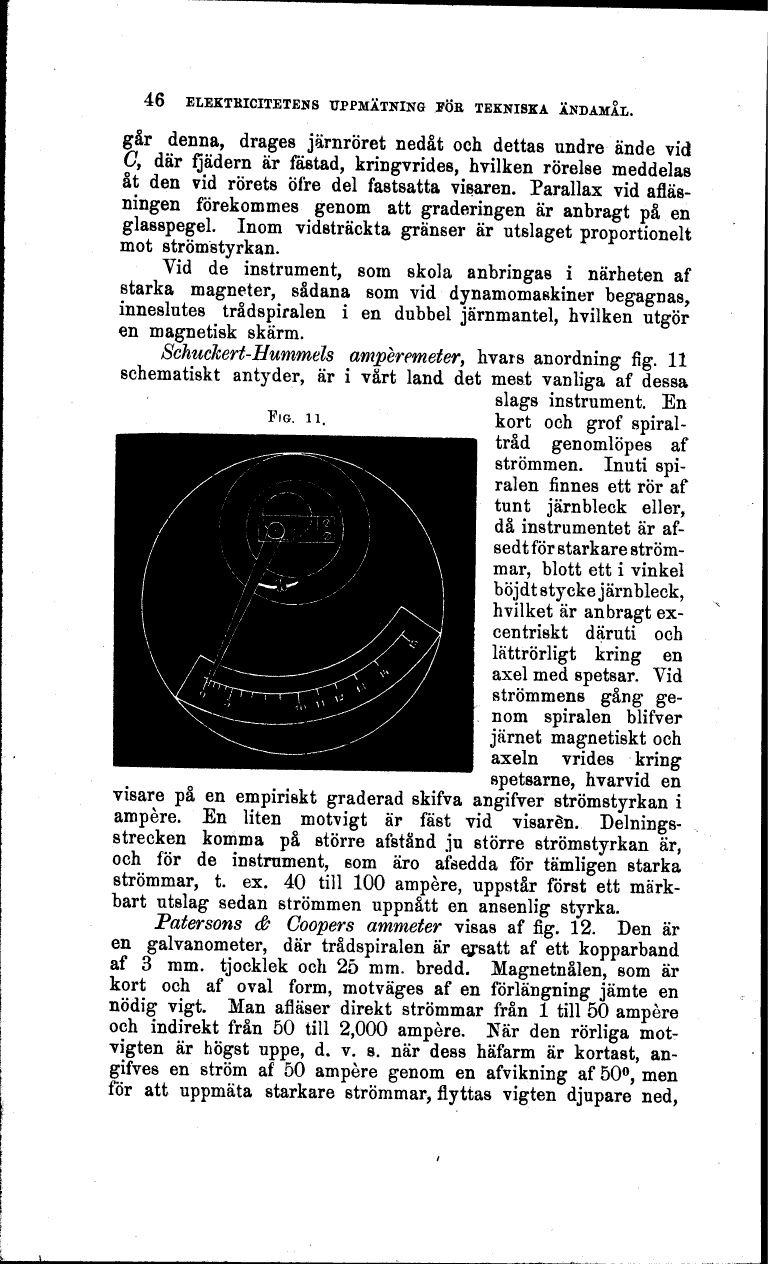

FIG. 11.
46 ELEKTRICITETENS UPPMÄTNING FÖR TEKNISKA ÄNDAMÅL.
går denna, drages järnröret nedåt och dettas undre ände vid
C, där fjädern är fästad, kringvrides, hvilken rörelse meddelas
åt den vid rörets öfre del fastsatta visaren. Parallax vid
afläs-ningen förekommes genom att graderingen är anbragt på en
glasspegel. Inom vidsträckta gränser är utslaget proportionelt
mot strömstyrkan.
Vid de instrument, som skola anbringas i närheten af
starka magneter, sådana som vid dynamomaskiner begagnas,
inneslutes trådspiralen i en dubbel järnmantel, hvilken utgör
en magnetisk skärm.
Schuckert-Hummels ampéremeter, hvars anordning fig. 11
schematiskt antyder, är i vårt land det mest vanliga af dessa
slags instrument. En
kort och grof
spiral-tråd genomlöpes af
strömmen. Inuti
spiralen finnes ett rör af
tunt järnbleck eller,
då instrumentet är
afsedt för starkare
strömmar, blott ett i vinkel
böjdt stycke järnbleck,
hvilket är anbragt
excentriskt däruti och
lättrÖrligt kring en
axel med spetsar. Vid
strömmens gång
genom spiralen blifver
järnet magnetiskt och
axeln vrides kring
spetsarne, hvarvid en
visare på en empiriskt graderad skifva angifver strömstyrkan i
ampere. En liten motvigt är fäst vid visaren.
Delningsstrecken komma på större afstånd ju större strömstyrkan är,
och för de instrument, som äro afsedda för tämligen starka
strömmar, t. ex. 40 till 100 ampere, uppstår först ett
märkbart utslag sedan strömmen uppnått en ansenlig styrka.
Pater sons & Cooper s ammeter visas af fig. 12. Den är
en galvanometer, där trådspiralen är ejsatt af ett kopparband
af 3 mm. tjocklek och 25 mm. bredd. Magnetnålen, som är
kort och af oval form, motväges af en förlängning jämte en
nödig vigt. Man afläser direkt strömmar från l till 50 ampere
och indirekt från 50 till 2,000 ampere. När den rörliga
mot-vigten är högst uppe, d. v. s. när dess häfarm är kortast,
angifves en ström af 50 ampere genom en afvikning af 50°, men
för att uppmäta starkare strömmar, flyttas vigten djupare ned,
