160
ACCUMULATORER.

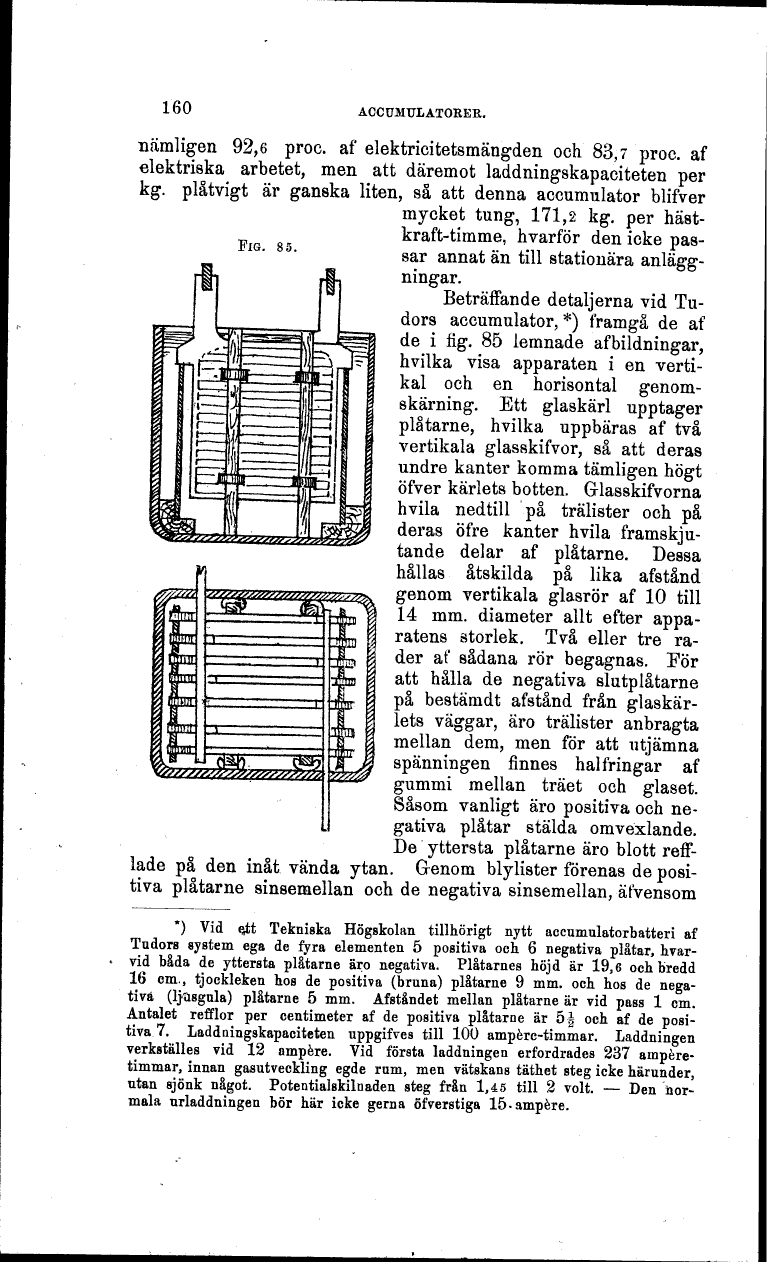

FIG. 85.
nämligen 92,6 proc. af elektricitetsmängden och 83,7 proc. af
elektriska arbetet, men att däremot laddningskapaciteten per
kg. plåtvigt är ganska liten, så att denna accumulator blifver
mycket tung, 171,2 kg. per
hästkraft-timme, hvarför den icke
passar annat än till stationära
anläggningar.
Beträffande detaljerna vid
Tudors accumulator, *) framgå de af
de i fig. 85 lemnade afbildningar,
hvilka visa apparaten i en
vertikal och en horisontal
genomskärning. Ett glaskärl upptager
plåtarne, hvilka uppbäras af två
vertikala glasskifvor, så att deras
undre kanter komma tämligen högt
öfver kärlets botten. Glasskifvorna
hvila nedtill på trälister och på
deras öfre kanter hvila
framskjutande delar af plåtarne. Dessa
hållas åtskilda på lika afstånd
genom vertikala glasrör af 10 till
14 mm. diameter allt efter
apparatens storlek. Två eller tre
rader af sådana rör begagnas. Eör
att hålla de negativa slutplåtarne
på bestämdt afstånd från
glaskärlets väggar, äro trälister anbragta
mellan dem, men för att utjämna
spänningen finnes halfringar af
gummi mellan träet och glaset.
Såsom vanligt äro positiva och
negativa plåtar stälda omvexlande.
De yttersta plåtarne äro blott
refflade på den inåt vända ytan. Genom blylister förenas de
positiva plåtarne sinsemellan och de negativa sinsemellan, äfvensom
*) Vid e^tt Tekniska Högskolan tillhörigt nytt accumulatorbatteri af
Tudors system ega de fyra elementen 5 positiva och 6 negativa plåtar,
hvarvid båda de yttersta plåtarne äro negativa. Plåtarnes höjd är 19,6 och bredd
16 cm., tjockleken hos de positiva (bruna) plåtarne 9 mm. och hos de
negativa (Ijtisgula) plåtarne 5 mm. Afståndet mellan plåtarne är vid pass l cm.
Antalet refflor per centimeter af de positiva plåtarne är 5| och af de
positiva 7. Laddningskapaciteten uppgifves till 100 ampere-timmar. Laddningen
verkställes vid 12 ampere. Vid första laddningen erfordrades 237
ampere-timmar, innan gasutveckling egde rum, men vätskans täthet steg icke härunder,
utan sjönk något. Potentialskilnaden steg från 1,45 till 2 volt. - Den
normala urladdningen bör här icke gerna öfverstiga 15-ampere.
