KEYNIER-SIMMENS ACCUMULATORER.
165
n

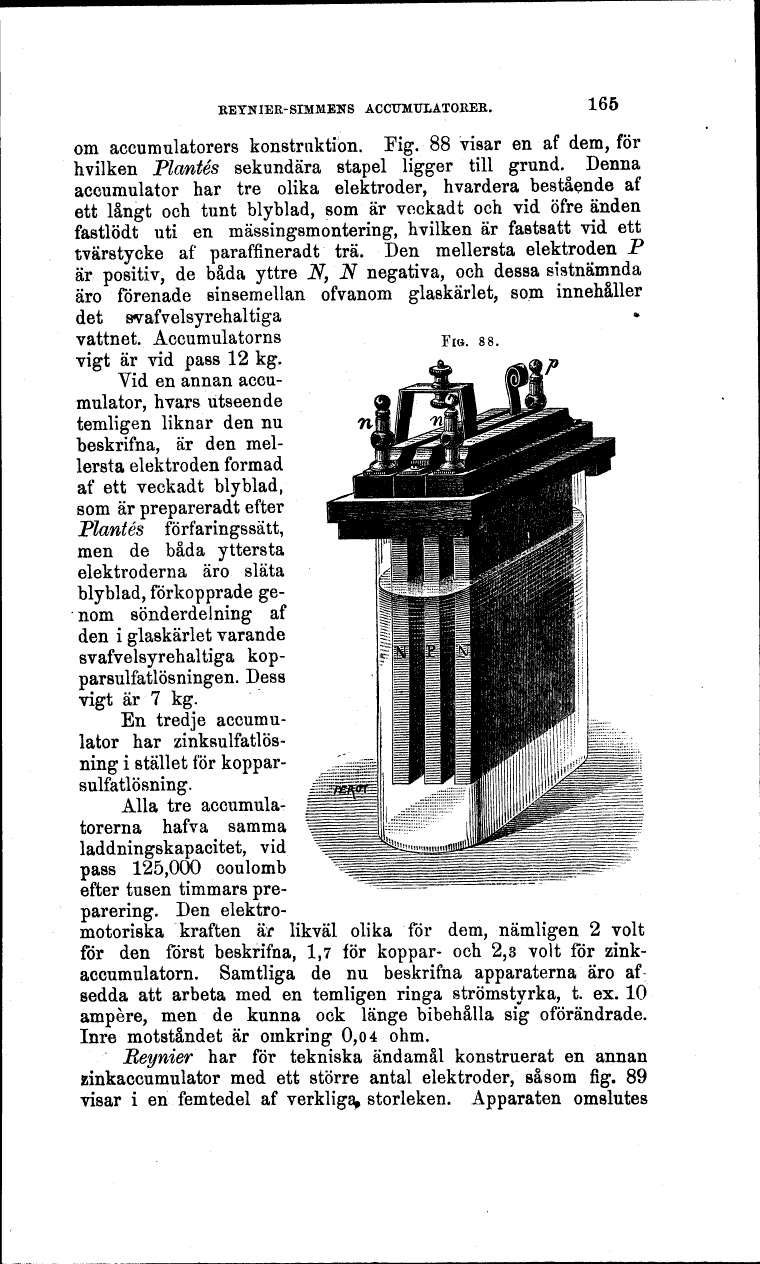

om accumulatorers konstruktion. Fig. 88 visar en af dem, för
hvilken Plantés sekundära stapel ligger till grund. Denna
accumulator har tre olika elektroder, hvardera bestående af
ett långt och tunt blyblad, som är veckad t och vid öfre änden
fastlödt uti en mässingsmontering, hvilken är fastsatt vid ett
tvärstycke af paraffinerade trä. Den mellersta elektroden P
är positiv, de båda yttre N, N negativa, och dessa sistnämnda
äro förenade sinsemellan ofvanom glaskärlet, som innehåller
det svafvelsyrehaltiga
vattnet. Åccumulatorns
vigt är vid pass 12 kg.
Yid en annan
accumulator, hvars utseende
temligen liknar den nu
beskrifna, är den
mellersta elektroden formad
af ett veckadt bly blad,
som är prepareradt efter
Plantés förfaringssätt,
men de båda yttersta
elektroderna äro släta
blyblad, förkopprade
genom sönderdelning af
den i glaskärlet varande
svafvelsyrehaltiga
kop-parsulfatlösningen. Dess
vigt är 7 kg.
En tredje
accumulator har
zinksulfatlos-ning i stället för
koppar-sulfatlösning.
Alla tre
accumula-torerna hafva samma
laddningskapacitet, vid
pass 125,000 Coulomb
efter tusen timmars
pre-parering. Den
elektromotoriska kraften är likväl olika för dem, nämligen 2 volt
för den först beskrifna, 1,7 för koppar- och 2,3 volt för
zink-accumulatorn. Samtliga de nu beskrifna apparaterna äro af
sedda att arbeta med en temligen ringa strömstyrka, t. ex. 10
ampere, men de kunna ock länge bibehålla sig oförändrade.
Inre motståndet är omkring 0,04 ohm.
Reynier har för tekniska ändamål konstruerat en annan
zinkaccumulator med ett större antal elektroder, såsom fig. 89
visar i en femtedel af verkliga» storleken. Apparaten omslutes
F£». 88.
