TEKMO-ELEKTRISKA STAPEL.
175
1O7, Noé*s termo-elektriska stapel. - Denna är en
af de bästa bland dessa apparater. Man gör här bruk af
nysilfver samt en legering af antimon och zink. Vid de fogar,
som skola upphettas, äro de särskilda stängerna hoplödda, utan
någon annan metalls mellankomst. Elementen äro anbragta
horisontalt i radiel riktning i afseende å hvarandra, så att de
upphettade fogarne äro vända åt medelpunkten, och de kalla
fogarne utgöra omkretsen.

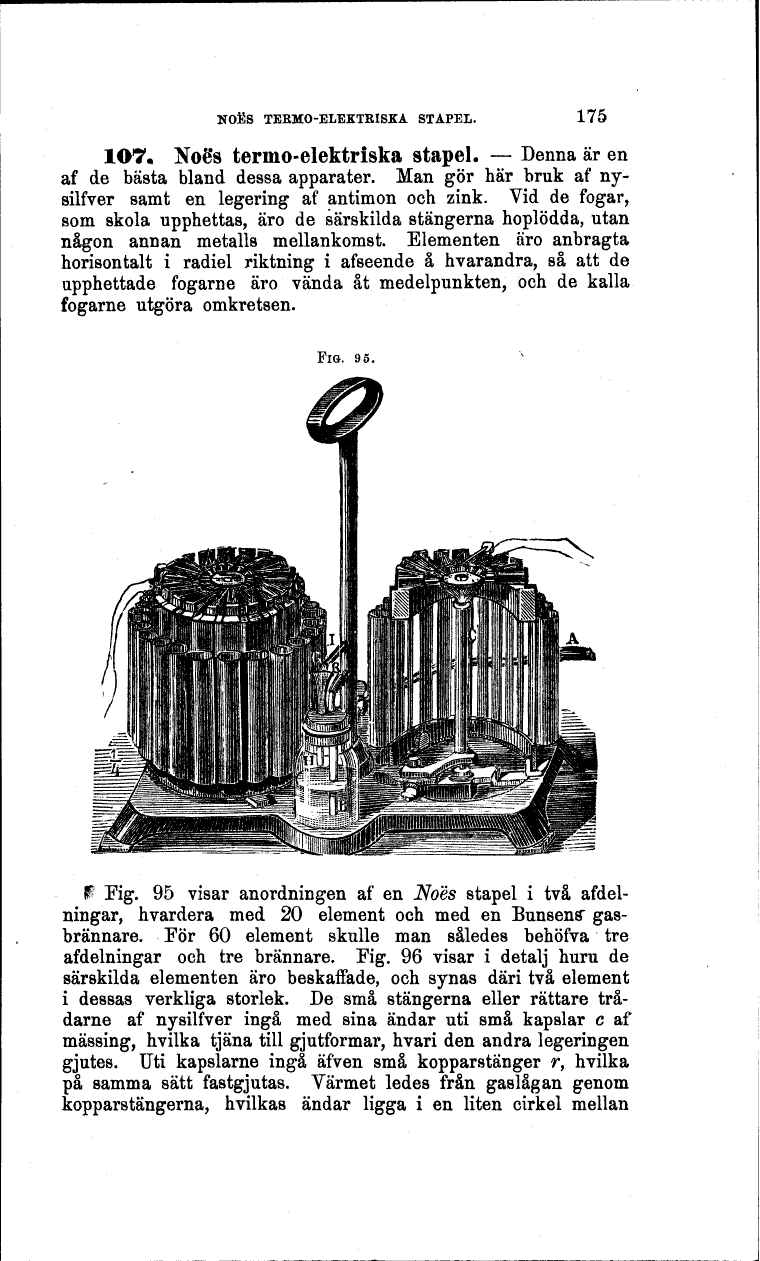

FIG. 95.
P Fig. 95 visar anordningen af en Noes stapel i två
afdelningar, hvardera med 20 element och med en Bunsens"
gasbrännare. Por 60 element skulle man således behöfva tre
afdelningar och tre brännare. Fig. 96 visar i detalj huru de
särskilda elementen äro beskaffade, och synas däri två element
i dessas verkliga storlek. De små stängerna eller rättare
trådarne af nysilfver ingå med sina ändar uti små kapslar c af
mässing, hvilka tjäna till gjutformar, hvari den andra legeringen
gjutes. Titi kapslarne ingå äfven små kopparstänger r, hvilka
på samma sätt fastgjutas. Värmet ledes från gaslågan genom
kopparstängerna, hvilkas ändar ligga i en liten cirkel mellan
