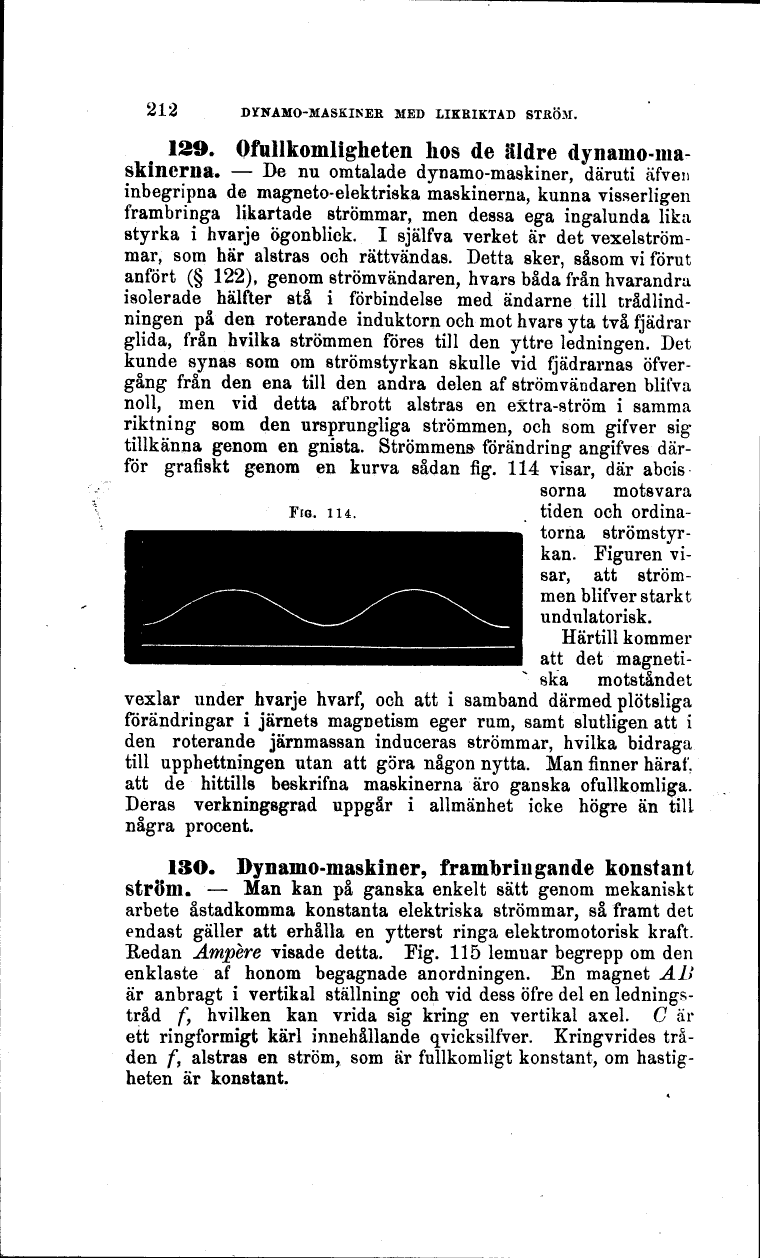

212 DYNAMO-MASKINEK MED LIKRIKTAD STKÖM.
Ofullkomligheten hos de äldre
dynamo-maskinerna. - Be nu omtalade dynamo-maskiner, däruti äfven
inbegripna de magneto-elektriska maskinerna, kunna visserligen
frambringa likartade strömmar, men dessa ega ingalunda lika
styrka i hvarje ögonblick. I själfva verket är det
vexelströmmar, som här alstras och rättvändas. Detta sker, såsom vi förut
anfört (§ 122), genom strömvändaren, hvars båda från hvarandra
isolerade hälfter stå i förbindelse med ändarne till
trådlindningen på den roterande induktorn och mot hvars yta två fjädrar
glida, från hvilka strömmen föres till den yttre ledningen. Det
kunde synas som om strörnstyrkan skulle vid fjädrarnas
öfvergång från den ena till den andra delen af strömvändaren blifva
noll, men vid detta afbrott alstras en extra-ström i samma
riktning som den ursprungliga strömmen, och som gifver sig
tillkänna genom en gnista. Strömmen» förändring angifves
därför grafiskt genom en kurva sådan fig. 114 visar, där abcis
sorna motsvara
tiden och
ordina-torna strömstyrkan. Figuren
visar, att
strömmen blifver starkt
undulatorisk.
Härtill kommer
att det
magnetiska motståndet
vexlar under hvarje hvarf, och att i samband därmed plötsliga
förändringar i järnets magnetism eger rum, samt slutligen att i
den roterande järnmassan induceras strömmar, hvilka bidraga
till upphettningen utan att göra någon nytta. Man finner häraf,
att de hittills beskrifna maskinerna äro ganska ofullkomliga.
Deras verkningsgrad uppgår i allmänhet icke högre än till
några procent.
13O. Dynamo-maskiner, frambringande konstant
ström. - Man kan på ganska enkelt sätt genom mekaniskt
arbete åstadkomma konstanta elektriska strömmar, så framt det
endast gäller att erhålla en ytterst ringa elektromotorisk kraft.
Eedan Ampere visade detta. Fig. 115 lemnar begrepp om den
enklaste af honom begagnade anordningen. En magnet AU
är anbragt i vertikal ställning och vid dess öfre del en
ledningstråd /", hvilken kan vrida sig kring en vertikal axel. C är
ett ringformigt kärl innehållande qvicksilfver. Kringvrides
tråden f, alstras en ström, som är fullkomligt konstant, om
hastigheten är konstant.
FIG. 114.
