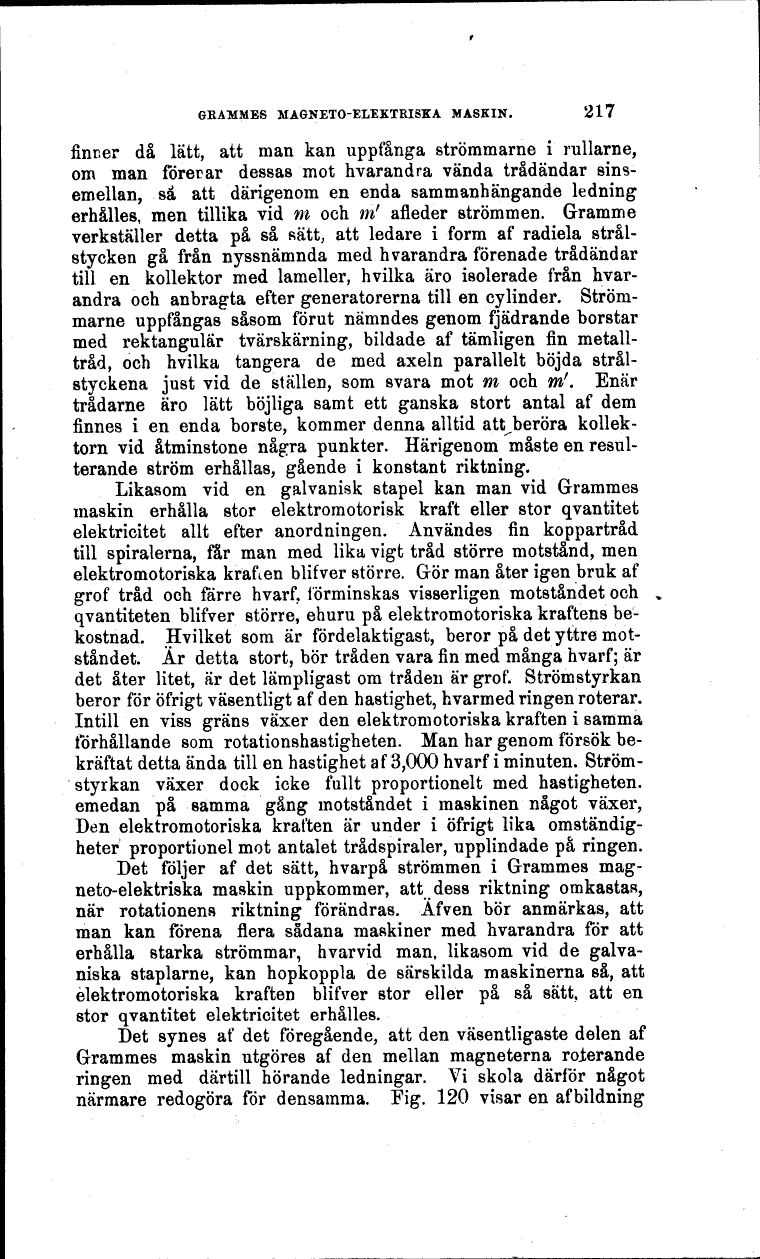

GKÅMMES MAGNETO-ELEKTRISKA MASKIN. 217
finner då lätt, att man kan uppfånga strömmarne i rullarne,
om man förerar dessas mot hvarandra vända trådändar
sinsemellan, så att därigenom en enda sammanhängande ledning
erhålles, men tillika vid m och m’ afleder strömmen. Gramme
verkställer detta på så sätt, att ledare i form af radiela
strål-stycken gå från nyssnämnda med hvarandra förenade trådändar
till en kollektor med lameller, hvilka äro isolerade från
hvarandra och anbragta efter generatorerna till en cylinder.
Strömmarne uppfångas såsom förut nämndes genom fjädrande borstar
med rektangulär tvärskärning, bildade af tämligen fin
metalltråd, och hvilka tangera de med axeln parallelt böjda
strål-styckena just vid de ställen, som svara mot m och m1’. Enär
trådarne äro lätt böjliga samt ett ganska stort antal af dem
finnes i en enda borste, kommer denna alltid attjberöra
kollektorn vid åtminstone några punkter. Härigenom måste en
resulterande ström erhållas, gående i konstant riktning.
Likasom vid en galvanisk stapel kan man vid Grammes
maskin erhålla stor elektromotorisk kraft eller stor qvantitet
elektricitet allt efter anordningen. Användes fin koppartråd
till spiralerna, får man med lika vigt tråd större motstånd, men
elektromotoriska kraften blifver större. Gör man åter igen bruk af
grof tråd och färre hvarf, förminskas visserligen motståndet och
qvantiteten blifver större, ehuru på elektromotoriska kraftens
bekostnad. Hvilket som är fördelaktigast, beror på det yttre
motståndet. Är detta stort, bör tråden vara fin med många hvarf; är
det åter litet, är det lämpligast om tråden är grof. Ström styrkan
beror för Öfrigt väsentligt af den hastighet, h varmed ringen roterar.
Intill en viss gräns växer den elektromotoriska kraften i samma
förhållande som rotationshastigheten. Man har genom försök
bekräftat detta ända till en hastighet af 3,000 hvarf i minuten.
Strömstyrkan växer dock icke fullt proportionelt med hastigheten,
emedan på samma gång motståndet i maskinen något växer,
Den elektromotoriska kraften är under i öfrigt lika
omständigheter proportionel mot antalet trådspiraler, upplindade på ringen.
Det följer af det sätt, hvarpå strömmen i Grammes
magneto-elektriska maskin uppkommer, att dess riktning omkastas,
när rotationens riktning förändras. Äfven bör anmärkas, att
man kan förena flera sådana maskiner med hvarandra för att
erhålla starka strömmar, hvarvid man, likasom vid de
galvaniska staplarne, kan hopkoppla de särskilda maskinerna så, att
elektromotoriska kraften blifver stor eller på så sätt, att en
stor qvantitet elektricitet erhålles.
Det synes af det föregående, att den väsentligaste delen af
Grammes maskin utgöres af den mellan magneterna roterande
ringen med därtill hörande ledningar. Vi skola därför något
närmare redogöra för densamma. Fig. 120 visar en afbildning
