226 DYNAMO-MASKINER FÖR LIKRIKTAD STRÖM.
stycken vid ändarne. Trådlindningen däröfver är upplindad
på så sätt, att för; båda de öfre elektromagneterna
polariteten blifver lika vid den öfre gemensamma polskon, men
motsatt den vid undre. En afart af denna maskin begagnas
för elektrometallurgiska arbeten vid framställning af ren koppar.
Dess konstruktion angifves af fig. 128. Motståndet i det
elektrolytiska badet är ganska litet, hvarför icke heller maskinens
motstånd får vara stort, men likväl bör strömmen blifva mycket
stark. Man gör här bruk af kopparstänger med rektangulär

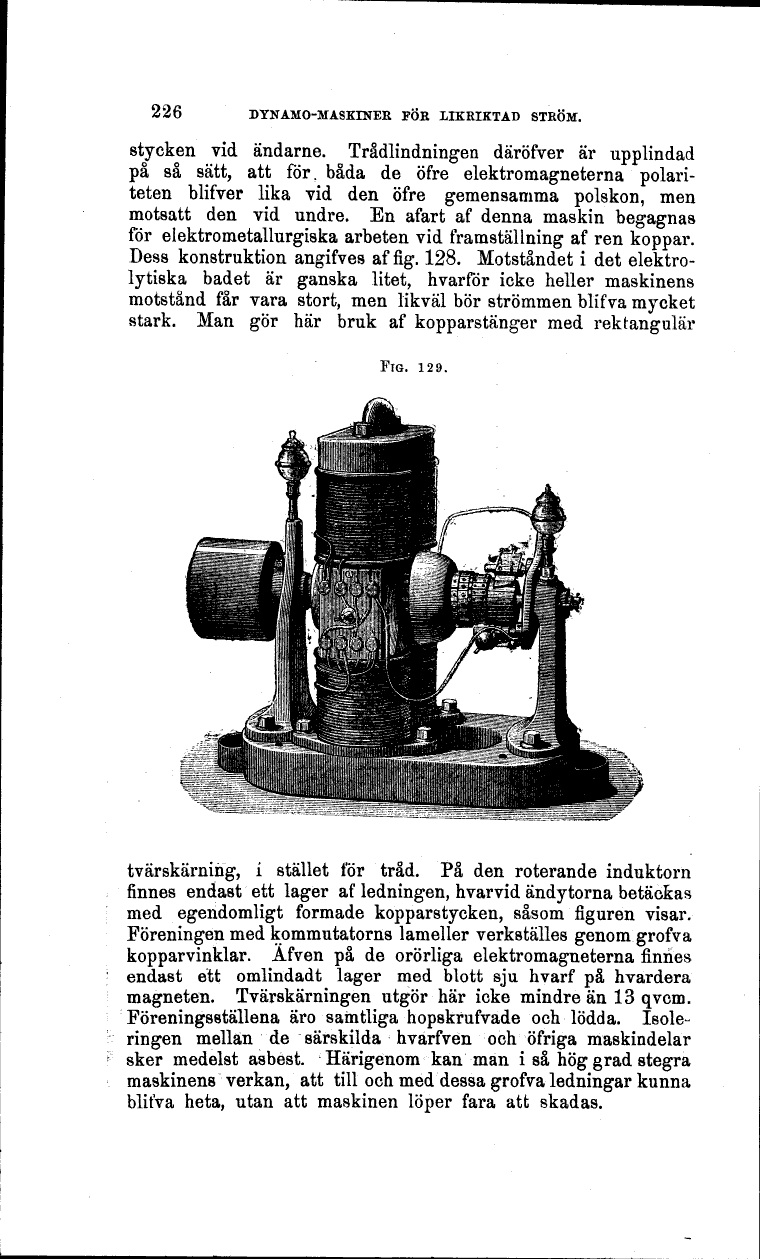

FIG. 129.
tvärskärning, i stället för tråd. På den roterande induktorn
finnes endast ett lager af ledningen, hvarvid ändytorna betäckas
med egendomligt formade kopparstycken, såsom figuren visar.
Föreningen med kommutatorns lameller verkställes genom grofva
kopparvinklar. Äfven på de orörliga elektromagneterna finnes
endast ett omlindadt lager med blott sju hvarf på hvardera
magneten. Tvärskärningen utgör här icke mindre än 13 qvcm.
Föreningsställena äro samtliga hopskrufvade och lödda.
Isoleringen mellan de särskilda hvarfven och öfriga maskindelar
sker medelst asbest. Härigenom kan man i så hög grad stegra
maskinens verkan, att till och med dessa grofva ledningar kunna
blifva heta, utan att maskinen löper fara att skadas.
