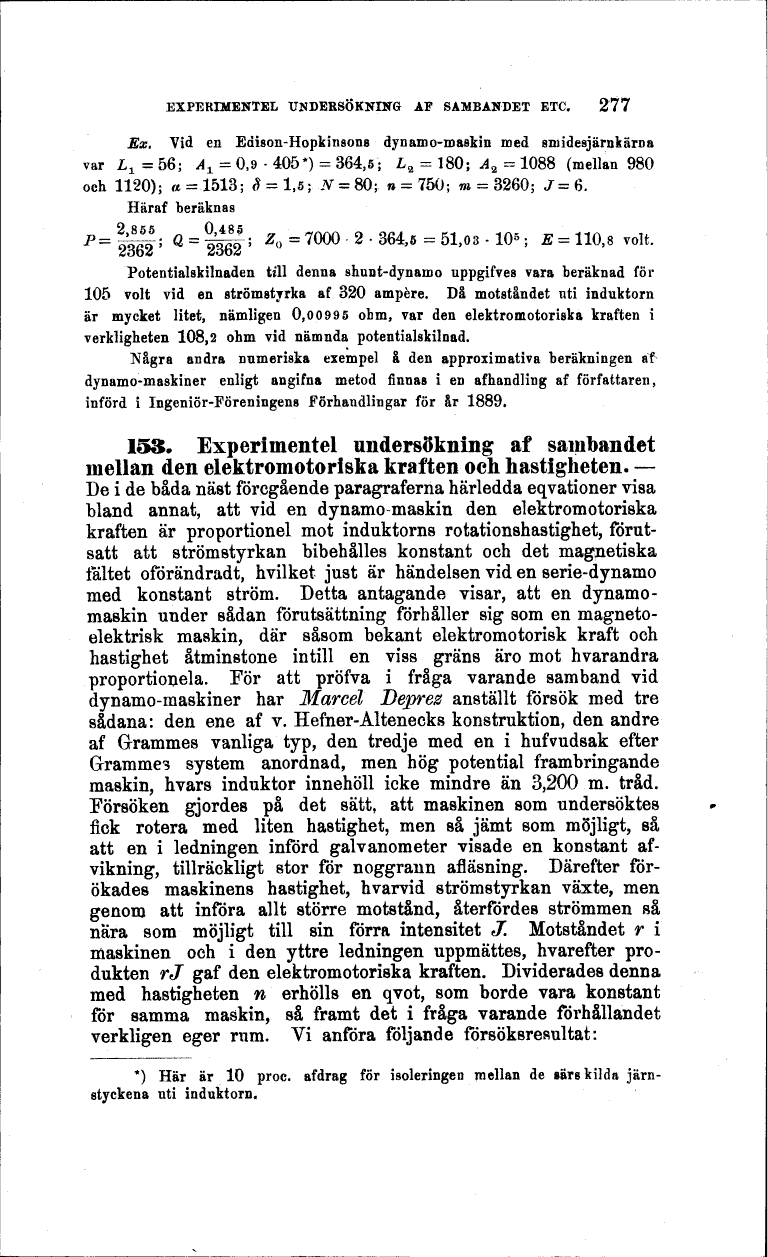

EXPERIMENTEL UNDERSÖKNING AF SAMBANDET ETC. 277
Ex. Vid en Edison-Hopkinsons dynamo-maskin med smidesjärnkärDa
var L1=56; A± = 0,9 - 405*) = 364,5; L2 = 180; J2=^1088 (mellan 980
och 1120); a =1513; <? = 1,5; .¥ = 80; »=750; m = 3260; J=6.
Häraf beräknas
P= ; a = ; zo = 7000 2 - 364,5 = 51,03 . 10» ; E = 110,8 volt.
Potentialskilnaden till denna shunt-dynamo uppgifves vara beräknad för
105 volt vid en strömstyrka af 320 ampere. Då motståndet uti induktorn
är mycket litet, nämligen 0,00995 ohm, var den elektromotoriska kraften i
verkligheten 108,2 ohm vid nämnda potentialskilnad.
Några andra numeriska exempel å den approximativa beräkningen af
dynamo-maskiner enligt angifna metod finnas i en afhandling af författaren,
införd i Ingeniör-Föreningens Förhandlingar för år 1889.
153. Experimentel undersökning af sambandet
mellan den elektromotoriska kraften och hastigheten. -
De i de båda näst föregående paragraferna härledda eqvationer visa
bland annat, att vid en dynamo maskin den elektromotoriska
kraften är proportionel mot induktorns rotationshastighet,
förutsatt att strömstyrkan bibehålles konstant och det magnetiska
taltet oförändradt, hvilket just är händelsen vid en serie-dynamo
med konstant ström. Detta antagande visar, att en
dynamo-maskin under sådan förutsättning förhåller sig som en
magneto-elektrisk maskin, där såsom bekant elektromotorisk kraft och
hastighet åtminstone intill en viss gräns äro mot hvarandra
proportionela. För att pröfva i fråga varande samband vid
dynamo-maskiner har Marcel Deprez anställt försök med tre
sådana: den ene af v. Hefner-Altenecks konstruktion, den andre
af Grammes vanliga typ, den tredje med en i hufvudsak efter
Grrammes system anordnad, men hög potential frambringande
maskin, hvars induktor innehöll icke mindre än 3,200 m. tråd.
Eörsöken gjordes på det sätt, att maskinen som undersöktes
fick rotera med liten hastighet, men så jämt som möjligt, så
att en i ledningen införd galvanometer visade en konstant
afvikning, tillräckligt stor för noggrann afläsning. Därefter
förökades maskinens hastighet, hvarvid strömstyrkan växte, men
genom att införa allt större motstånd, återfördes strömmen så
nära som möjligt till sin förra intensitet J. Motståndet r i
maskinen och i den yttre ledningen uppmättes, hvarefter
produkten rj gaf den elektromotoriska kraften. Dividerades denna
med hastigheten n erhölls en qvot, som borde vara konstant
för samma maskin, så framt det i fråga varande förhållandet
verkligen eger rum. Vi anföra följande försöksresultat:
*) Här är 10 proc. afdrag för isoleringen mellan de särskilda
järnstyckena nti induktorn,
