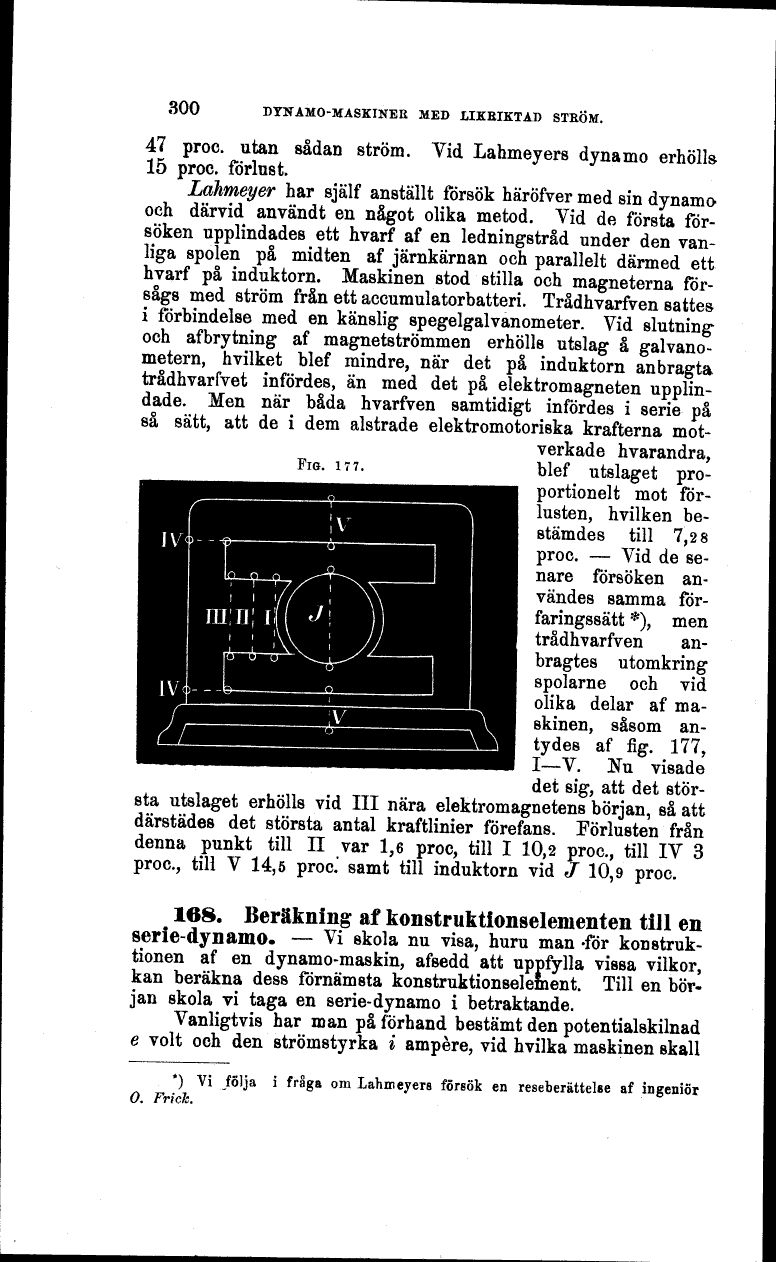

300
DYNAMO-MASKINER MED LIKRIKTAD STRÖM.
47 proc. utan sådan ström. Vid Lahmeyers dyna mo erhölls
15 proc. förlust.
Ldhmeyer har själf anställt försök häröfver med sin dynamo
och därvid användt en något olika metod. Vid de första
försöken upplindades ett hvarf af en ledningstråd under den
vanliga spolen på midten af järnkärnan och parallelt därmed ett
hvarf på induktorn. Maskinen stod stilla och magneterna
försågs med ström från ett accumulatorbatteri. Trådhvarfven sattes
i förbindelse med en känslig spegelgalvanometer. Vid slutning
och afbrytning af magnetströmmen erhölls utslag å
galvano-metern, hvilket blef mindre, när det på induktorn anbragta
trådhvarfvet infördes, än med det på elektromagneten
upplindade. Men när båda hvarfven samtidigt infördes i serie på
så sätt, att de i dem alstrade elektromotoriska krafterna
motverkade hvarandra,
blef utslaget
pro-portionelt mot
förlusten, hvilken
bestämdes till 7,28
proc. - Vid de
senare försöken
användes samma
förfaringssätt *), men
trådhvarfven
an-bragtes utomkring
spolarne och vid
olika delar af
maskinen, såsom
antydes af fig. 177,
I-V. "Nu visade
det sig, att det
största utslaget erhölls vid III nära elektromagnetens början, så att
därstädes det största antal kraftlinier förefans. Förlusten från
denna punkt till II var 1,6 proc, till I 10,2 proc., till IV 3
proc., till V 14,6 proc. samt till induktorn vid ^10,9 proc.
168. Beräkning af konstruktionselementen till en
serie-dynamo. - Vi skola nu visa, huru man »för
konstruktionen af en dynamo-maskin, afsedd att uppfylla vissa vilkor,
kan beräkna dess förnämsta konstruktionselement. Till en
början skola vi taga en serie-dynamo i betraktande.
Vanligtvis har man på forhand bestämt den potentialskilnad
e volt och den strömstyrka i ampere, vid hvilka maskinen skall
*) Vi Jölja i fråga om Lahmeyers försök en reseberättelse af ingeniör
O. Frick.
FIG. 177.
