MORDEYS VEXELSTRÖM-MASKIN.

323

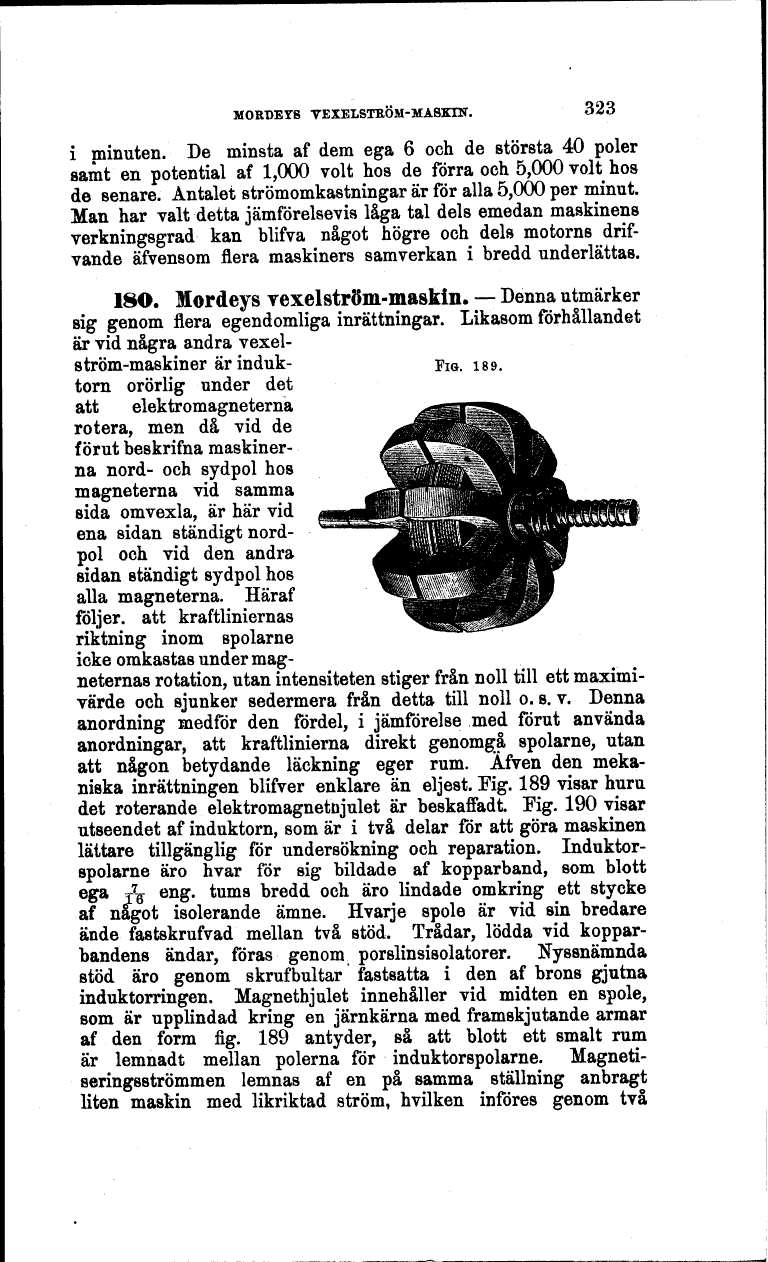

FIG. 189.

i minuten. De minsta af dem ega 6 och de största 40 poler
samt en potential af 1,000 volt hos de förra och 5,000 volt hos
de senare. Antalet strömomkastningar är för alla 5,000 per minut.
Man har valt detta jämförelsevis låga tal dels emedan maskinens
verkningsgrad kan blifva något högre och dels motorns
drifvande äfvensom flera maskiners samverkan i bredd underlättas.

18O. Mordeys YexelstrSm-maskin. - Denna utmärker
sig genom flera egendomliga inrättningar. Likasom förhållandet
är vid några andra
vexelström-maskiner är
induktorn orörlig under det
att elektromagneterna
rotera, men då vid de
förut beskrifna
maskinerna nord- och sydpol hos
magneterna vid samma
sida omvexla, är här vid
ena sidan ständigt
nordpol och vid den andra
sidan ständigt sydpol hos
alla magneterna. Häraf
följer, att kraftliniernas
riktning inom spolarne
icke omkastas under
mag-neternas rotation, utan intensiteten stiger från noll till ett
maximivärde och sjunker sedermera från detta till noll o. s. v. Denna
anordning medför den fördel, i jämförelse med förut använda
anordningar, att kraftlinierna direkt genomgå spolarne, utan
att någon betydande läckning eger rum. Äfven den
mekaniska inrättningen blifver enklare än eljest. Fig. 189 visar huru.
det roterande elektromagnetnjulet är beskaffadt. Fig. 190 visar
utseendet af induktorn, som är i två delar för att göra maskinen
lättare tillgänglig för undersökning och reparation.
Induktorspolarne äro hvar för sig bildade af kopparband, som blott
ega j7^ eng. tums bredd och äro lindade omkring ett stycke
af något isolerande ämne. Hvarje spole är vid sin bredare
ände fastskrufvad mellan två stöd. Trådar, lödda vid
kopparbandens ändar, föras genom porslinsisolatorer. Nyssnämnda
stöd äro genom skrufbultar fastsatta i den af brons gjutna
induktorringen. Magnethjulet innehåller vid midten en spole,
som är upplindad kring en järnkärna med framskjutande armar
af den form fig. 189 antyder, så att blott ett smalt rum
är lemnadt mellan polerna för induktorspolarne.
Magneti-seringsströmmen lemnas af en på samma ställning anbragt
liten maskin med likriktad ström, hvilken införes genom två
